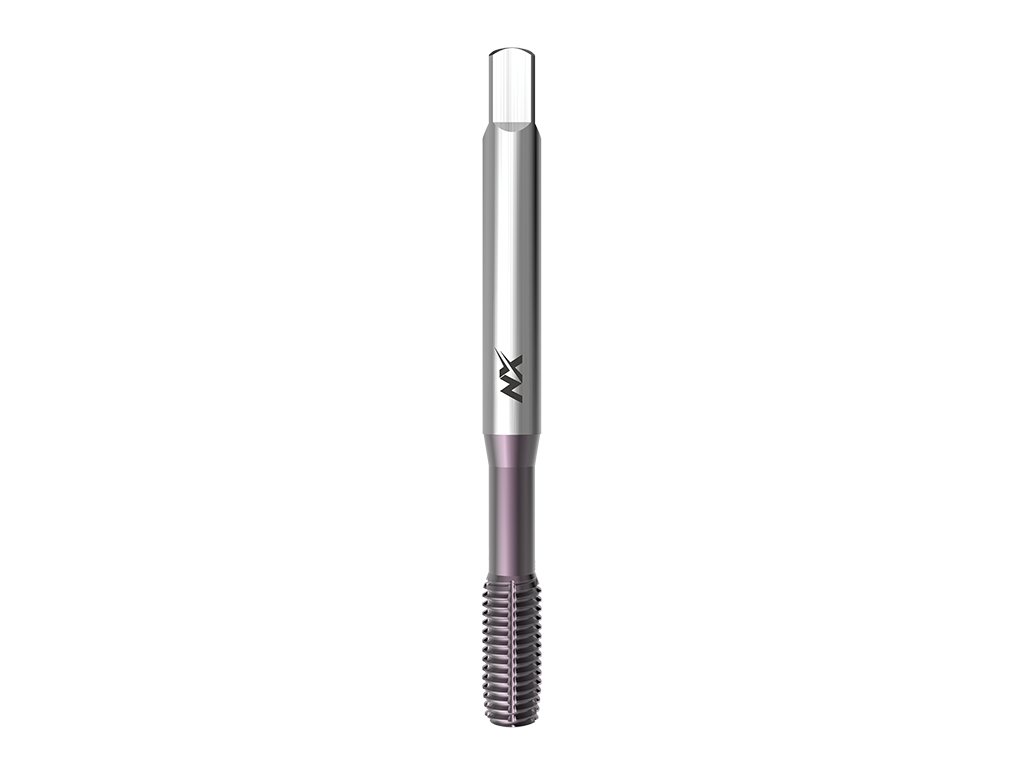

2980NX - Tvářecí závitník

Kód: 042038192030000
od 1 281 Kč od 1 059 Kč bez DPH

Zvolte variantu

Katalogové číslo: 2980NX

Vysoce výkonný tvářecí závitník pro metrický závit s mazací drážkou, DIN 2174, povlak TiCN, pro legované oceli, možno použít i pro konstrukční a automatové oceli, legovaný hliník a slitiny mědi.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ H: Závitník pro oceli s pevností do 1100 N/mm2Typ H:   Závitník pro oceli s pevností do 1100 N/mm2

Materiál závitníku: Vysoce legovaná výkonná rychlořezná ocel legovaná kobaltem 8%Materiál závitníku:   Vysoce legovaná výkonná rychlořezná ocel legovaná kobaltem 8%

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 2174Norma závitníku:   DIN 2174

Lícování závitů: ISO 1 - 4HXLícování závitů:   ISO 1 - 4HX

Lícování závitů: ISO 2 - 6HXLícování závitů:   ISO 2 - 6HX

Náběhový kužel C: Délka 2-3 stoupáníNáběhový kužel C:   Délka 2-3 stoupání

Typ otvoru: Neprůchozí (délka závitu L < 3xd1)Typ otvoru:   Neprůchozí (délka závitu L < 3xd1)


Detailní informace

Rozměr: M 1,6x0,35 6HX
Skladem | 042038192016000
1 715 Kč
1 417 Kč bez DPH
Rozměr: M 2x0,4 6HX
Skladem | 042038192020000
1 365 Kč
1 128 Kč bez DPH
Rozměr: M 2,5x0,45 6HX
Skladem | 042038192025000
1 336 Kč
1 104 Kč bez DPH
Rozměr: M 3x0,5 6HX
Skladem | 042038192030000
1 281 Kč
1 059 Kč bez DPH
Rozměr: M 4x0,7 6HX
Skladem | 042038192040000
1 296 Kč
1 071 Kč bez DPH
Rozměr: M 5x0,8 6HX
Skladem | 042038192050000
1 315 Kč
1 087 Kč bez DPH
Rozměr: M 6x1 6HX
Skladem | 042038192060000
1 336 Kč
1 104 Kč bez DPH
Rozměr: M 8x1,25 6HX
Skladem | 042038192080000
1 482 Kč
1 225 Kč bez DPH
Rozměr: M 10x1,5 6HX
Skladem | 042038192100000
1 770 Kč
1 463 Kč bez DPH
Rozměr: M 12x1,75 6HX
Skladem | 042038192120000
2 093 Kč
1 730 Kč bez DPH
Rozměr: M 14x2 6HX
Skladem | 042038192140000
2 606 Kč
2 154 Kč bez DPH
Rozměr: M 16x2 6HX
Skladem | 042038192160000
3 585 Kč
2 963 Kč bez DPH
Rozměr: M 20x2,5 6HX
Momentálně nedostupné | 042038192200000
4 703 Kč
3 887 Kč bez DPH
Rozměr: M 24x3 6HX
Momentálně nedostupné | 042038192240000
6 645 Kč
5 492 Kč bez DPH
Rozměr: M 27x3 6HX
Momentálně nedostupné | 042038192270000
7 687 Kč
6 353 Kč bez DPH
Rozměr: M 30x3,5 6HX
Momentálně nedostupné | 042038192300000
8 252 Kč
6 820 Kč bez DPH
Rozměr: M 1x0,25 4HX
Skladem | 042038192010000
1 840 Kč
1 521 Kč bez DPH
Rozměr: M 1,2x0,25 4HX
Skladem | 042038192012000
1 770 Kč
1 463 Kč bez DPH
Rozměr: M 1,4x0,3 4HX
Skladem | 042038192014000
1 747 Kč
1 444 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 2980NX

Vysoce výkonný tvářecí závitník pro metrický závit s mazací drážkou, DIN 2174, povlak TiCN, pro legované oceli, možno použít i pro konstrukční a automatové oceli, legovaný hliník a slitiny mědi.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ H: Závitník pro oceli s pevností do 1100 N/mm2Typ H:   Závitník pro oceli s pevností do 1100 N/mm2

Materiál závitníku: Vysoce legovaná výkonná rychlořezná ocel legovaná kobaltem 8%Materiál závitníku:   Vysoce legovaná výkonná rychlořezná ocel legovaná kobaltem 8%

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 2174Norma závitníku:   DIN 2174

Lícování závitů: ISO 1 - 4HXLícování závitů:   ISO 1 - 4HX

Lícování závitů: ISO 2 - 6HXLícování závitů:   ISO 2 - 6HX

Náběhový kužel C: Délka 2-3 stoupáníNáběhový kužel C:   Délka 2-3 stoupání

Typ otvoru: Neprůchozí (délka závitu L < 3xd1)Typ otvoru:   Neprůchozí (délka závitu L < 3xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm220-30
P1.2Nelegované lité oceli <500N/mm220-30
P2.1Automatové oceli <800N/mm220-30
P2.2Konstrukční oceli <800N/mm220-30
P2.3Nelegované lité oceli <800N/mm220-30
P3.1Cement. a nitr. oceli <1200N/mm28-15
P3.2Zušlechtěné oceli <1200N/mm28-15
P3.3Nástrojové oceli <1200N/mm28-15
P4.1Vysoce legované oceli <1400N/mm28-15
P4.2Zušlechtěné oceli <1400N/mm28-15
N8.1Legovaný hliník Si<10%20-40
N8.2Legovaný hliník Si>10%20-40
N10.1Slitiny mědi s krátkou třískou15-22
N10.2Slitiny mědi s dlouhou třískou 15-22



Rozměry výrobků:

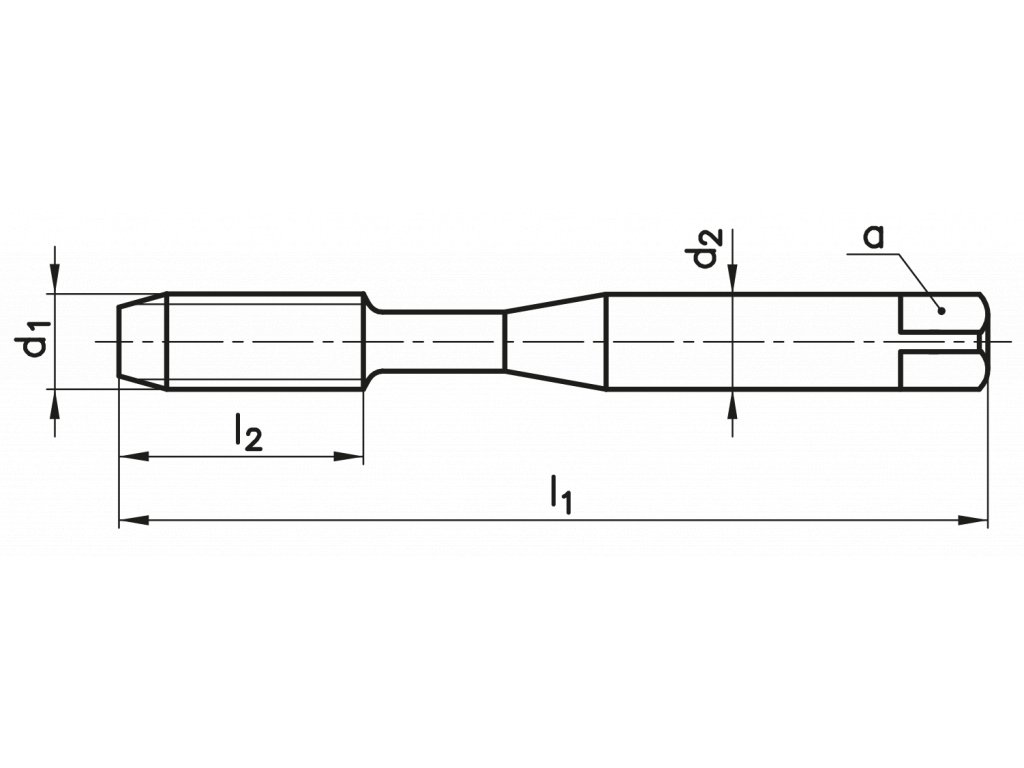

2980NX: kreslenka
d1Ptoll1l2d2aotvor
M 10,254HX405,52,52,10,9
M 1,20,254HX405,52,52,11,1
M 1,40,34HX4072,52,11,27
M 1,60,356HX4082,52,11,45
M 20,46HX4582,82,11,85
M 2,50,456HX5092,82,12,33
M 30,56HX5683,52,72,8
M 40,76HX63114,53,43,7
M 50,86HX701264,94,65
M 616HX801064,95,55
M 81,256HX901286,27,4
M 101,56HX100151089,3
M 121,756HX110179711,2
M 1426HX1102011913
M 1626HX1102012915
M 202,56HX14020161218,8
M 2436HX160241814,522,5
M 2736HX16018201625,5
M 303,56HX18021221828,2

Doplňkové parametry

Kategorie: Tvářecí závitníky
Produktová řada: Produktová řada NX Precision Taps
Typ závitu: Metrický závit ISO
Norma: DIN 2174
Povrchová úprava: TiCN
Typ otvoru: průchozí (délka závitu L > 1,5xd1), neprůchozí (délka závitu L < 2xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1), neprůchozí (délka závitu L > 2,5xd1), průchozí (délka závitu L < 0,8xd1)
Lícování: 6HX, 4HX
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Vysoce legované oceli <1400N/mm2, Zušlechtěné oceli <1400N/mm2, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou, Slitiny mědi s dlouhou třískou
