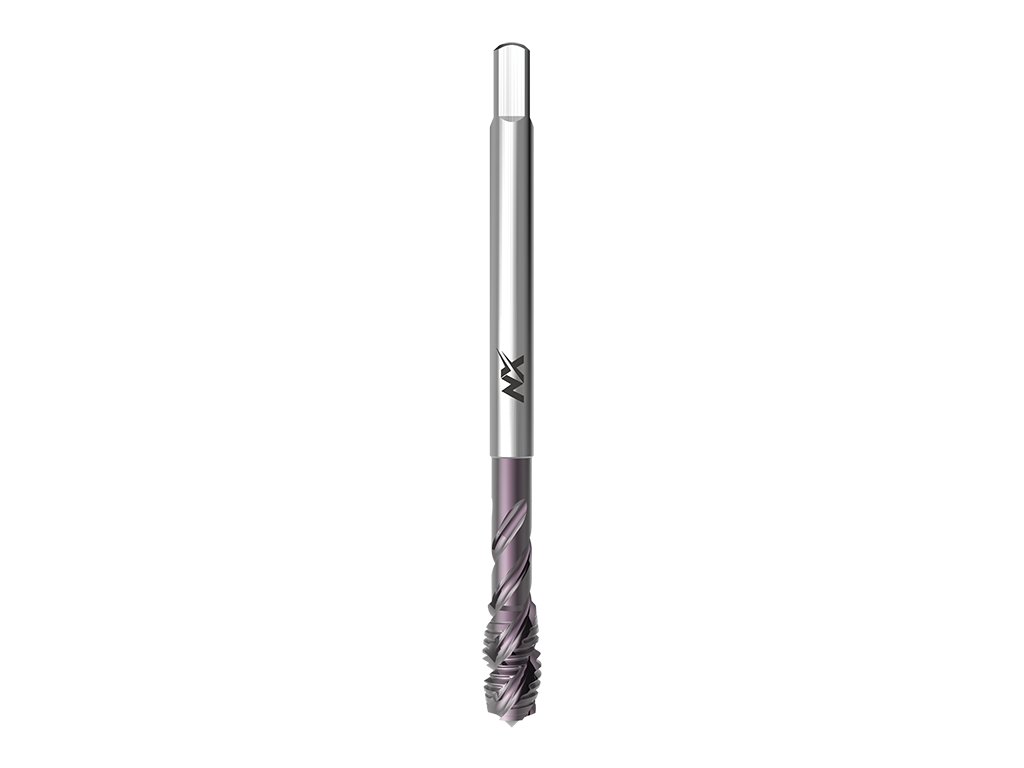

4280NX - Strojní závitník se šroubovitou drážkou 40°

Kód: 042038332120000
od 1 428 Kč –20 %
4280NX - Strojní závitník se šroubovitou drážkou 40°
od 1 428 Kč –20 % od 1 142 Kč od 944 Kč bez DPH

Zvolte variantu

Katalogové číslo: 4280NX

Vysoce výkonný strojní závitník pro metrický závit se šroubovitou drážkou, DIN 376, povlak TiCN, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, tvárné a temperované litiny, slitiny hliníku, mědi a zinku.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2,5xd1)


Detailní informace

Rozměr: M 12x1,75 6H
Skladem (>5 ks) | 042038332120000
1 428 Kč
1 142 Kč
944 Kč bez DPH
Rozměr: M 16x2 6H
Skladem (>5 ks) | 042038332160000
2 082 Kč
1 666 Kč
1 377 Kč bez DPH
Rozměr: M 20x2,5 6H
Skladem (5 ks) | 042038332200000
3 111 Kč
2 489 Kč
2 057 Kč bez DPH
Rozměr: M 22x2,5 6H
Skladem (2 ks) | 042038332220000
3 531 Kč
2 825 Kč
2 334 Kč bez DPH
Rozměr: M 24x3 6H
Skladem (3 ks) | 042038332240000
3 971 Kč
3 177 Kč
2 626 Kč bez DPH
Rozměr: M 27x3 6H
Skladem (3 ks) | 042038332270000
5 260 Kč
4 208 Kč
3 478 Kč bez DPH
Rozměr: M 30x3,5 6H
Skladem (1 ks) | 042038332300000
6 194 Kč
4 955 Kč
4 095 Kč bez DPH
Rozměr: M 33x3,5 6H
Skladem (1 ks) | 042038332330000
7 330 Kč
5 864 Kč
4 846 Kč bez DPH
Rozměr: M 36x4 6H
Skladem (1 ks) | 042038332360000
7 777 Kč
6 222 Kč
5 142 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 4280NX

Vysoce výkonný strojní závitník pro metrický závit se šroubovitou drážkou, DIN 376, povlak TiCN, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, tvárné a temperované litiny, slitiny hliníku, mědi a zinku.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P2.2Konstrukční oceli <800N/mm210-12
P3.1Cement. a nitr. oceli <1200N/mm210-12
P3.2Zušlechtěné oceli <1200N/mm210-12
P3.3Nástrojové oceli <1200N/mm210-12
M5.1Nerezavějící oceli 450-800N/mm210-12
M5.2Nerezavějící oceli 600-1000N/mm210-12
K6.2Tvárná a temper. litina 12-16
N7.1Čistý hliník 26-32
N8.1Legovaný hliník Si<10%15-18
N8.2Legovaný hliník Si>10%12-16
N9.1Měď čistá18-22
N10.1Slitiny mědi s krátkou třískou10-12
N10.2Slitiny mědi s dlouhou třískou 10-12
N11.1Zinek a slitiny zinku 10-12



Rozměry výrobků:

4280NX: kreslenka
d1Ptoll1l2d2aotvor
M 121,756H110189710,2
M 1626H1102012914
M 202,56H14025161217,5
M 222,56H140251814,519,5
M 2436H160301814,521
M 2736H16030201624
M 303,56H18035221826,5
M 333,56H18035252029,5
M 3646H20040282232

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NX Precision Taps
Typ závitu: Metrický závit ISO
Norma: DIN 376
Povrchová úprava: TiCN
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 6H
Obraběný materiál: Konstrukční oceli <800N/mm2, Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Tvárná a temper. litina, Čistý hliník, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Měď čistá, Slitiny mědi s krátkou třískou, Slitiny mědi s dlouhou třískou, Zinek a slitiny zinku
