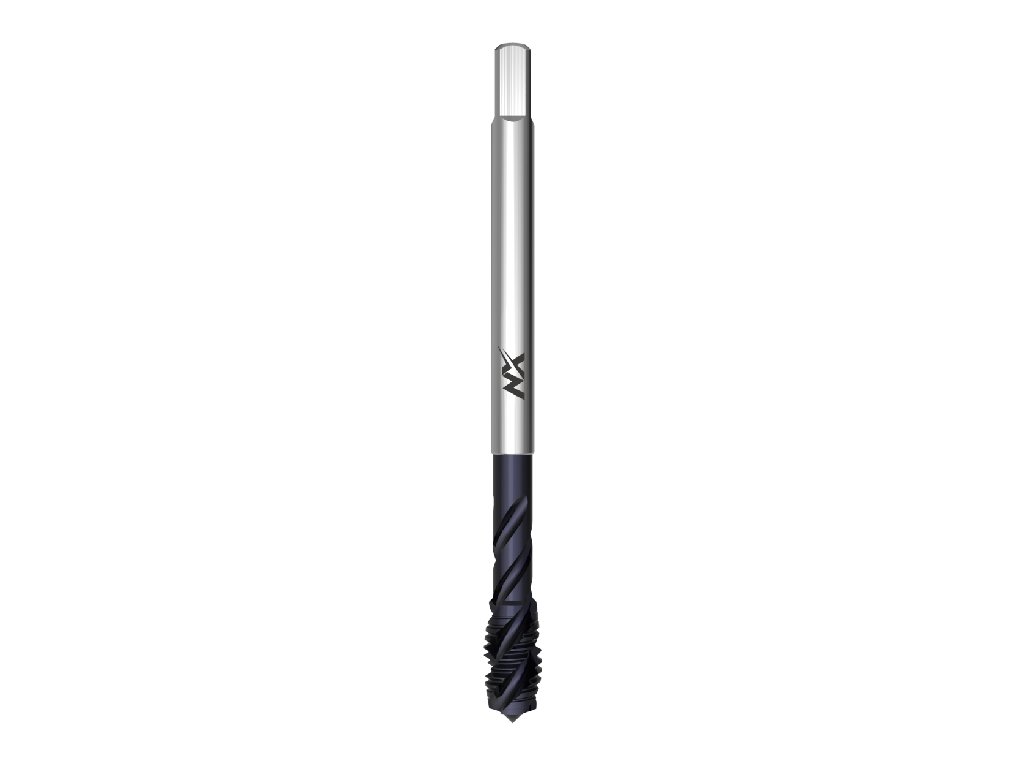

4270NXFX - Strojní závitník se šroubovitou drážkou 45°
Kód: 044036332120000
Rozměr: M 12x1,75 6H
Skladem
(>5 ks)
| 044036332120000
EAN: 8595111995373
1 652 Kč
1 322 Kč
1 092 Kč
bez DPH
Rozměr: M 14x2 6H
Skladem
(>5 ks)
| 044036332140000
EAN: 8595111995380
2 056 Kč
1 645 Kč
1 359 Kč
bez DPH
Rozměr: M 16x2 6H
Skladem
(>5 ks)
| 044036332160000
EAN: 8595111995397
2 260 Kč
1 808 Kč
1 494 Kč
bez DPH
Rozměr: M 18x2,5 6H
Skladem
(>5 ks)
| 044036332180000
EAN: 8595111995403
3 248 Kč
2 598 Kč
2 147 Kč
bez DPH
Rozměr: M 20x2,5 6H
Skladem
(>5 ks)
| 044036332200000
EAN: 8595111995410
3 371 Kč
2 697 Kč
2 229 Kč
bez DPH
Detailní popis produktu
Katalogové číslo: 4270NXFX
Ultra výkonný strojní závitník prémiové řady FeniX se šroubovitou drážkou 45°, DIN 376, s povlakem TIGAAN, se speciální geometrií navrženou pro špičkový výkon při použití do nerezavějící oceli s pevností do 1000 N/mm2. Lze použít i do jiných materiálů (viz tabulka).
Parametry:
Závit M: Metrický ISO závit
Schema profilu závitu: 60°
Norma závitu: DIN 13
Typ VA: Závitník pro nerezavějící oceli
Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSE
Druh povlaku: TIG
Norma závitníku: DIN 376
Lícování závitu: ISO 2 - 6H
Řezný kužel C: Délka 2-3 stoupání
Úhel šroubové drážky: 45°
Typ otvoru: Neprůchozí (délka závitu L < 2xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P3.1 | Cement. a nitr. oceli <1200N/mm2 | 15-18 |
| P3.2 | Zušlechtěné oceli <1200N/mm2 | 15-18 |
| P3.3 | Nástrojové oceli <1200N/mm2 | 15-18 |
| M5.1 | Nerezavějící oceli 450-800N/mm2 | 10-12 |
| M5.2 | Nerezavějící oceli 600-1000N/mm2 | 10-12 |
| N9.1 | Měď čistá | 12-15 |
| N10.2 | Slitiny mědi s dlouhou třískou | 10-12 |
* Pro nejlepší výkonnost doporučujeme tyto materiály
Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | ⦾ | ⦾* |
|---|---|---|---|---|---|---|---|---|
| M 12 | 1,75 | 6H | 110 | 18 | 9 | 7 | 10,2 | 10,3 |
| M 14 | 2 | 6H | 110 | 20 | 11 | 9 | 12 | 12,1 |
| M 16 | 2 | 6H | 110 | 20 | 12 | 9 | 14 | 14,1 |
| M 18 | 2,5 | 6H | 125 | 25 | 14 | 11 | 15,5 | 15,6 |
| M 20 | 2,5 | 6H | 140 | 25 | 16 | 12 | 17,5 | 17,6 |
⦾ - průměr předvrtaného otvoru
⦾* - průměr předvrtaného otvoru pro doporučené materiály
Doplňkové parametry
| Kategorie: | Strojní závitníky |
|---|---|
| Produktová řada: | Produktová řada NX FeniX |
| Typ závitu: | Metrický závit ISO |
| Norma: | DIN 376 |
| Povrchová úprava: | TIG |
| Typ otvoru: | neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1) |
| Lícování: | 6H |
| Obraběný materiál: | Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Měď čistá, Slitiny mědi s dlouhou třískou |
