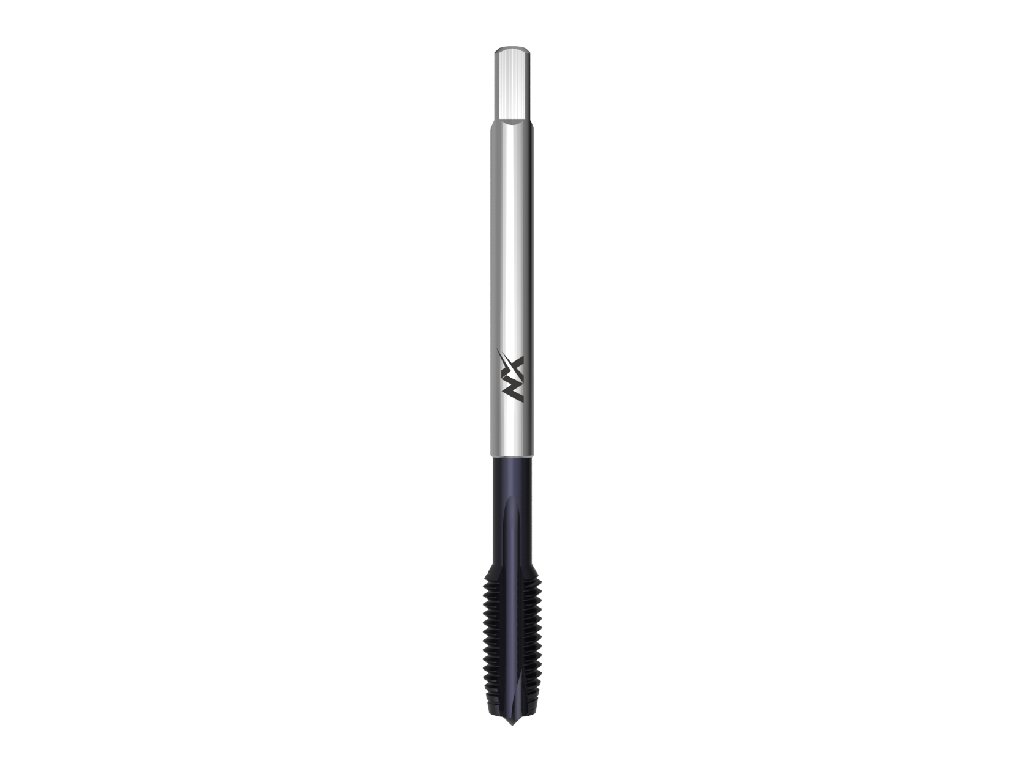

3670NXFX - Strojní závitník s přímou drážkou a lamačem
Kód: 044036262120000
Rozměr: M 12x1,75 6H
Skladem
(>5 ks)
| 044036262120000
EAN: 8595111994956
1 457 Kč
1 093 Kč
903 Kč
bez DPH
Rozměr: M 14x2 6H
Skladem
(>5 ks)
| 044036262140000
EAN: 8595111994963
1 895 Kč
1 421 Kč
1 175 Kč
bez DPH
Rozměr: M 16x2 6H
Skladem
(>5 ks)
| 044036262160000
EAN: 8595111994970
2 086 Kč
1 565 Kč
1 293 Kč
bez DPH
Rozměr: M 18x2,5 6H
Skladem
(>5 ks)
| 044036262180000
EAN: 8595111994987
2 992 Kč
2 244 Kč
1 855 Kč
bez DPH
Rozměr: M 20x2,5 6H
Skladem
(>5 ks)
| 044036262200000
EAN: 8595111994994
3 168 Kč
2 376 Kč
1 964 Kč
bez DPH
Detailní popis produktu
Katalogové číslo: 3670NXFX
Vysoce výkonný strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 376, povlak TIGAAN, vhodný pro konstrukční oceli, zušlechtěné a legované oceli, nástrojové oceli, cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, tvárné a temperované litiny, slitiny hliníku, mědi a zinku.
Parametry:
Závit M: Metrický ISO závit
Schema profilu závitu: 60°
Norma závitu: DIN 13
Typ VA: Závitník pro nerezavějící oceli
Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSE
Druh povlaku: TIG
Norma závitníku: DIN 376
Lícování závitu: ISO 2 - 6H
Řezný kužel B: Délka 3,5-6 stoupání
Typ otvoru: Průchozí (délka závitu L > 1,5xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P3.1 | Cement. a nitr. oceli <1200N/mm2 | 8-10 |
| P3.2 | Zušlechtěné oceli <1200N/mm2 | 8-10 |
| P3.3 | Nástrojové oceli <1200N/mm2 | 8-10 |
| M5.1 | Nerezavějící oceli 450-800N/mm2 | 8-10 |
| M5.2 | Nerezavějící oceli 600-1000N/mm2 | 8-10 |
| K6.2 | Tvárná a temper. litina | 10-12 |
| N9.1 | Měď čistá | 10-12 |
| N10.1 | Slitiny mědi s krátkou třískou | 10-12 |
| N10.2 | Slitiny mědi s dlouhou třískou | 10-12 |
| N11.1 | Zinek a slitiny zinku | 10-12 |
Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| M 12 | 1,75 | 6H | 110 | 23 | 9 | 7 | 10,2 |
| M 14 | 2 | 6H | 110 | 25 | 11 | 9 | 12 |
| M 16 | 2 | 6H | 110 | 25 | 12 | 9 | 14 |
| M 18 | 2,5 | 6H | 125 | 30 | 14 | 11 | 15,5 |
| M 20 | 2,5 | 6H | 140 | 30 | 16 | 12 | 17,5 |
Doplňkové parametry
| Kategorie: | Strojní závitníky |
|---|---|
| Produktová řada: | Produktová řada NX FeniX |
| Typ závitu: | Metrický závit ISO |
| Norma: | DIN 376 |
| Povrchová úprava: | TIG |
| Typ otvoru: | průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1) |
| Lícování: | 6H |
| Obraběný materiál: | Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Tvárná a temper. litina, Měď čistá, Slitiny mědi s krátkou třískou, Slitiny mědi s dlouhou třískou, Zinek a slitiny zinku |
