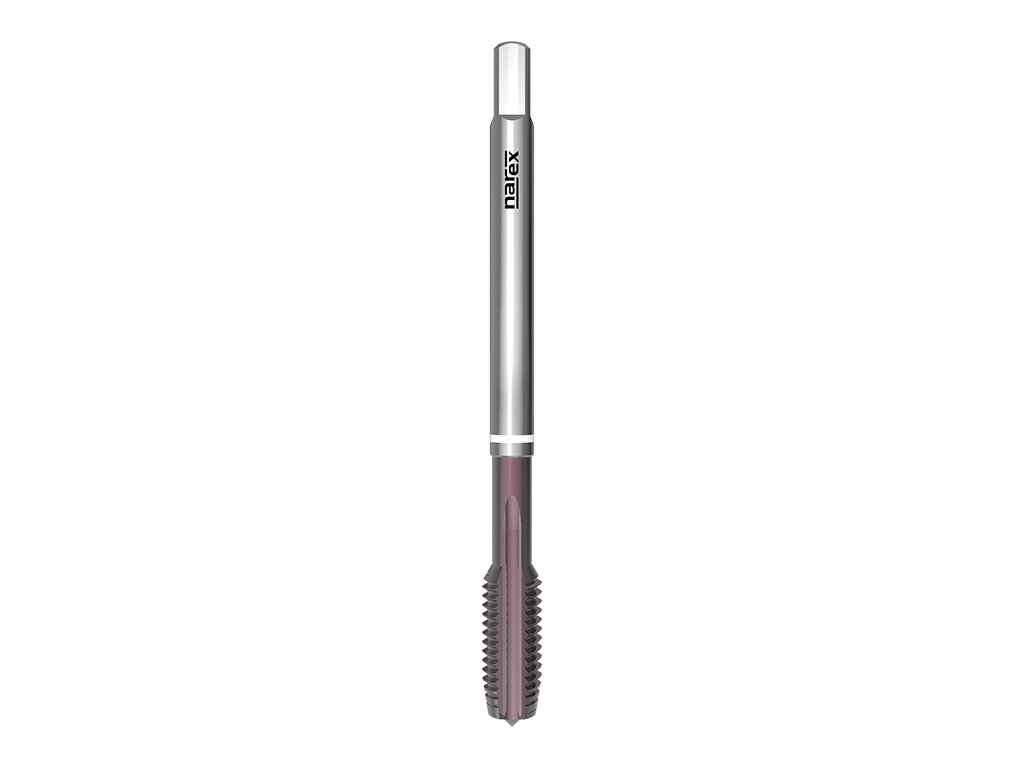

3080 - Strojní závitník s přímou drážkou

Kód: 041538228030000
od 535 Kč –20 %
3080 - Strojní závitník s přímou drážkou
od 535 Kč –20 % od 428 Kč od 354 Kč bez DPH

Zvolte variantu

Katalogové číslo: 3080

Strojní závitník pro metrický závit s přímou drážkou, DIN 376, DIN 374, povlak TiCN, vhodný pro šedou litinu, alternativně pro slitiny hliníku s Si>10%.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Závit MF: Metrický ISO závit jemnýZávit MF:   Metrický ISO závit jemný

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ GG: Závitník pro šedou litinuTyp GG:   Závitník pro šedou litinu

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Norma závitníku: DIN 374Norma závitníku:   DIN 374

Lícování závitů: ISO 2 - 6HXLícování závitů:   ISO 2 - 6HX

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: M 3x0,5 6HX
Momentálně nedostupné | 041538228030000
535 Kč
428 Kč
354 Kč bez DPH
Rozměr: M 4x0,7 6HX
Skladem | 041538228040000
548 Kč
438 Kč
362 Kč bez DPH
Rozměr: M 5x0,8 6HX
Skladem | 041538228050000
558 Kč
446 Kč
369 Kč bez DPH
Rozměr: M 6x0,75 6HX
Skladem | 041538428068000
877 Kč
702 Kč
580 Kč bez DPH
Rozměr: M 6x1 6HX
Skladem | 041538228060000
560 Kč
448 Kč
370 Kč bez DPH
Rozměr: M 8x1 6HX
Skladem | 041538428087000
882 Kč
706 Kč
583 Kč bez DPH
Rozměr: M 8x1,25 6HX
Skladem | 041538228080000
629 Kč
503 Kč
416 Kč bez DPH
Rozměr: M 10x1 6HX
Skladem | 041538428107000
893 Kč
714 Kč
590 Kč bez DPH
Rozměr: M 10x1,25 6HX
Skladem | 041538428106000
1 166 Kč
933 Kč
771 Kč bez DPH
Rozměr: M 10x1,5 6HX
Skladem | 041538228100000
728 Kč
582 Kč
482 Kč bez DPH
Rozměr: M 12x1 6HX
Skladem | 041538428127000
1 061 Kč
849 Kč
702 Kč bez DPH
Rozměr: M 12x1,25 6HX
Skladem | 041538428126000
1 197 Kč
958 Kč
791 Kč bez DPH
Rozměr: M 12x1,5 6HX
Skladem | 041538428125000
1 044 Kč
835 Kč
690 Kč bez DPH
Rozměr: M 12x1,75 6HX
Skladem | 041538228120000
876 Kč
701 Kč
579 Kč bez DPH
Rozměr: M 14x1,5 6HX
Skladem | 041538428145000
1 346 Kč
1 077 Kč
890 Kč bez DPH
Rozměr: M 14x2 6HX
Skladem | 041538228140000
1 093 Kč
874 Kč
722 Kč bez DPH
Rozměr: M 16x1,5 6HX
Skladem | 041538428165000
1 486 Kč
1 189 Kč
982 Kč bez DPH
Rozměr: M 16x2 6HX
Skladem | 041538228160000
1 287 Kč
1 030 Kč
851 Kč bez DPH
Rozměr: M 18x1,5 6HX
Skladem | 041538428185000
1 853 Kč
1 482 Kč
1 225 Kč bez DPH
Rozměr: M 18x2,5 6HX
Skladem | 041538228180000
1 854 Kč
1 483 Kč
1 226 Kč bez DPH
Rozměr: M 20x1,5 6HX
Skladem | 041538428205000
2 165 Kč
1 732 Kč
1 431 Kč bez DPH
Rozměr: M 20x2,5 6HX
Skladem | 041538228200000
1 989 Kč
1 591 Kč
1 315 Kč bez DPH
Rozměr: M 22x2,5 6HX
Skladem | 041538228220000
2 668 Kč
2 134 Kč
1 764 Kč bez DPH
Rozměr: M 24x3 6HX
Skladem | 041538228240000
2 493 Kč
1 994 Kč
1 648 Kč bez DPH
Rozměr: M 27x3 6HX
Skladem | 041538228270000
3 265 Kč
2 612 Kč
2 158 Kč bez DPH
Rozměr: M 30x3,5 6HX
Skladem | 041538228300000
4 031 Kč
3 225 Kč
2 665 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 3080

Strojní závitník pro metrický závit s přímou drážkou, DIN 376, DIN 374, povlak TiCN, vhodný pro šedou litinu, alternativně pro slitiny hliníku s Si>10%.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Závit MF: Metrický ISO závit jemnýZávit MF:   Metrický ISO závit jemný

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ GG: Závitník pro šedou litinuTyp GG:   Závitník pro šedou litinu

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Norma závitníku: DIN 374Norma závitníku:   DIN 374

Lícování závitů: ISO 2 - 6HXLícování závitů:   ISO 2 - 6HX

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
K6.1Šedá litina15-20
N8.2Legovaný hliník Si>10%12-20



Rozměry výrobků:

3080: kreslenka
d1Ptoll1l2d2aotvor
M 30,56HX5692,2-2,5
M 40,76HX63122,82,13,3
M 50,86HX70133,52,74,2
M 60,756HX80154,53,45,2
M 616HX80154,53,45
M 81,256HX901864,96,8
M 816HX901864,97
M 101,256HX1002075,58,8
M 101,56HX1002075,58,5
M 1016HX902075,59
M 121,256HX100219710,8
M 1216HX100219711
M 121,756HX110239710,2
M 121,56HX100219710,5
M 1426HX1102511912
M 141,56HX1002111912,5
M 161,56HX1002112914,5
M 1626HX1102512914
M 181,56HX11024141116,5
M 182,56HX12530141115,5
M 202,56HX14030161217,5
M 201,56HX12524161218,5
M 222,56HX140301814,519,5
M 2436HX160361814,521
M 2736HX16036201624
M 303,56HX18040221826,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO, Metrický jemný závit ISO
Norma: DIN 376, DIN 374
Povrchová úprava: TiCN
Typ otvoru: průchozí (délka závitu L > 1,5xd1), neprůchozí (délka závitu L < 2xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 6HX
Obraběný materiál: Šedá litina, Legovaný hliník Si>10%
