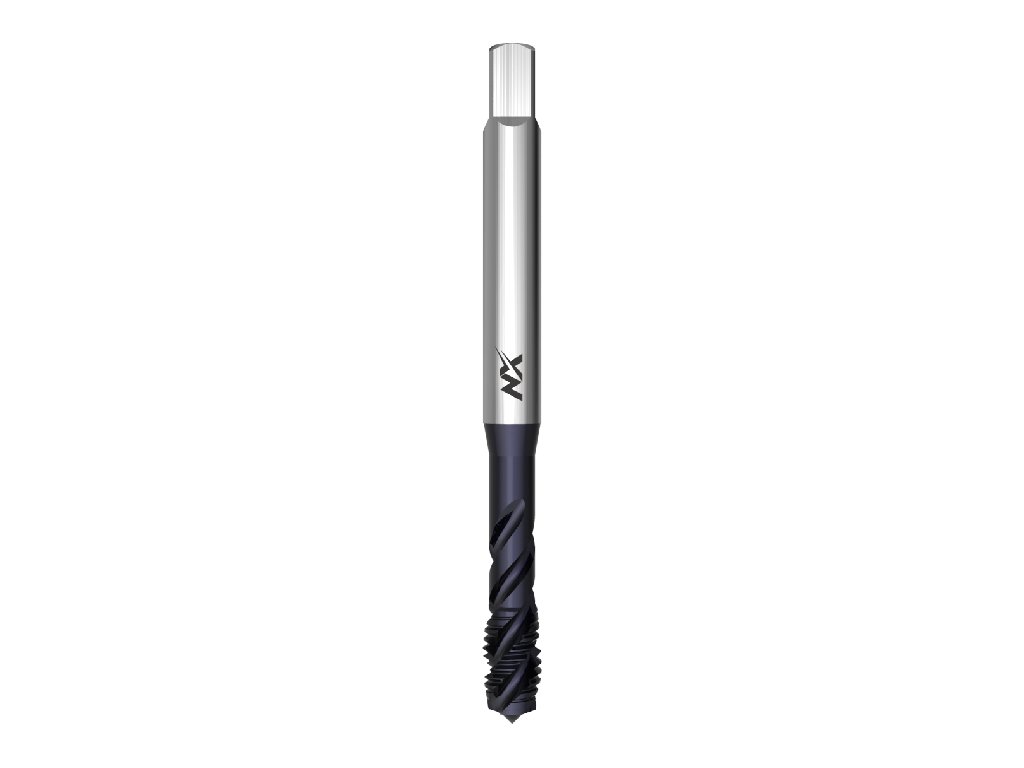

2320NXFX - Strojní závitník se šroubovitou drážkou 45°
Kód: 044036182030000
Rozměr: M 3x0,5 6H
Skladem
(>5 ks)
| 044036182030000
EAN: 8595111995427
924 Kč
739 Kč
611 Kč
bez DPH
Rozměr: M 4x0,7 6H
Skladem
(>5 ks)
| 044036182040000
EAN: 8595111995434
924 Kč
739 Kč
611 Kč
bez DPH
Rozměr: M 5x0,8 6H
Skladem
(>5 ks)
| 044036182050000
EAN: 8595111995441
949 Kč
759 Kč
627 Kč
bez DPH
Rozměr: M 6x1 6H
Skladem
(>5 ks)
| 044036182060000
EAN: 8595111995458
989 Kč
791 Kč
654 Kč
bez DPH
Rozměr: M 8x1,25 6H
Skladem
(>5 ks)
| 044036182080000
EAN: 8595111995465
1 143 Kč
914 Kč
756 Kč
bez DPH
Rozměr: M 10x1,5 6H
Skladem
(>5 ks)
| 044036182100000
EAN: 8595111995472
1 348 Kč
1 078 Kč
891 Kč
bez DPH
Detailní popis produktu
Katalogové číslo: 2320NXFX
Ultra výkonný strojní závitník prémiové řady FeniX z práškové rychlořezné oceli pro metrický závit se šroubovitou drážkou 45°, DIN 371, s povlakem TIGAAN, se speciální geometrií navrženou pro špičkový výkon při použití do nerezavějící oceli s pevností do 1000 N/mm2. Lze použít i do jiných materiálů (viz tabulka).
Parametry:
Závit M: Metrický ISO závit
Schema profilu závitu: 60°
Norma závitu: DIN 13
Typ VA: Závitník pro nerezavějící oceli
Materiál závitníku: Prášková rychlořezná ocel
Druh povlaku: TIG
Norma závitníku: DIN 371
Lícování závitu: ISO 2 - 6H
Řezný kužel C: Délka 2-3 stoupání
Úhel šroubové drážky: 45°
Typ otvoru: Neprůchozí (délka závitu L < 2xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P3.1 | Cement. a nitr. oceli <1200N/mm2 | 15-18 |
| P3.2 | Zušlechtěné oceli <1200N/mm2 | 15-18 |
| P3.3 | Nástrojové oceli <1200N/mm2 | 15-18 |
| M5.1 | Nerezavějící oceli 450-800N/mm2 | 10-12 |
| M5.2 | Nerezavějící oceli 600-1000N/mm2 | 10-12 |
| N9.1 | Měď čistá | 12-15 |
| N10.2 | Slitiny mědi s dlouhou třískou | 10-12 |
* Pro nejlepší výkonnost doporučujeme tyto materiály
Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | ⦾ | ⦾* |
|---|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 56 | 5 | 3,5 | 2,7 | 2,5 | 2,6 |
| M 4 | 0,7 | 6H | 63 | 7 | 4,5 | 3,4 | 3,3 | 3,4 |
| M 5 | 0,8 | 6H | 70 | 8 | 6 | 4,9 | 4,2 | 4,3 |
| M 6 | 1 | 6H | 80 | 10 | 6 | 4,9 | 5 | 5,1 |
| M 8 | 1,25 | 6H | 90 | 13 | 8 | 6,2 | 6,8 | 6,9 |
| M 10 | 1,5 | 6H | 100 | 15 | 10 | 8 | 8,5 | 8,6 |
⦾ - průměr předvrtaného otvoru
⦾* - průměr předvrtaného otvoru pro doporučené materiály
Doplňkové parametry
| Kategorie: | Strojní závitníky |
|---|---|
| Produktová řada: | Produktová řada NX FeniX |
| Typ závitu: | Metrický závit ISO |
| Norma: | DIN 371 |
| Povrchová úprava: | TIG |
| Typ otvoru: | neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1) |
| Lícování: | 6H |
| Obraběný materiál: | Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Měď čistá, Slitiny mědi s dlouhou třískou |
