1660 - Strojní závitník s přímou drážkou a lamačem
Kód: 041535062030000
Rozměr: M 2x0,4 6H
Skladem
(>5 ks)
| 041535062020000
EAN: 8595111986579
724 Kč
543 Kč
449 Kč
bez DPH
Rozměr: M 2,5x0,45 6H
Skladem
(>5 ks)
| 041535062025000
EAN: 8595111986586
702 Kč
527 Kč
435 Kč
bez DPH
Rozměr: M 3x0,5 6H
Skladem
(>5 ks)
| 041535062030000
EAN: 8595111903286
583 Kč
437 Kč
362 Kč
bez DPH
Rozměr: M 4x0,7 6H
Skladem
(>5 ks)
| 041535062040000
EAN: 8595111903293
589 Kč
442 Kč
365 Kč
bez DPH
Rozměr: M 5x0,8 6H
Skladem
(>5 ks)
| 041535062050000
EAN: 8595111903309
615 Kč
461 Kč
381 Kč
bez DPH
Rozměr: M 6x1 6H
Skladem
(>5 ks)
| 041535062060000
EAN: 8595111903316
617 Kč
463 Kč
383 Kč
bez DPH
Rozměr: M 8x1,25 6H
Skladem
(>5 ks)
| 041535062080000
EAN: 8595111903323
720 Kč
540 Kč
446 Kč
bez DPH
Rozměr: M 10x1,5 6H
Skladem
(>5 ks)
| 041535062100000
EAN: 8595111903330
835 Kč
626 Kč
518 Kč
bez DPH
Detailní popis produktu

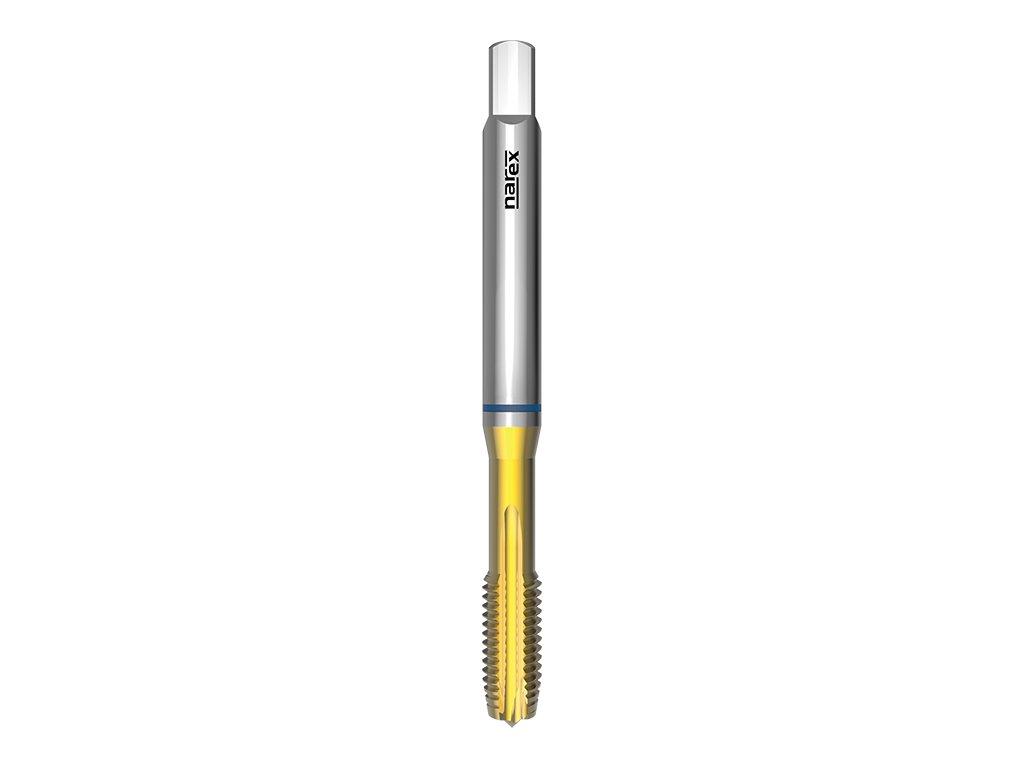

Katalogové číslo: 1660
Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 371, povlak TiN, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, čistou měď a její slitiny s dlouhou vinutou třískou
Parametry:
Závit M: Metrický ISO závit
Schema profilu závitu: 60°
Norma závitu: DIN 13
Typ VA: Závitník pro nerezavějící oceli
Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSE
Druh povlaku: Povlak nitrid titanu
Norma závitníku: DIN 371
Lícování závitu: ISO 2 - 6H
Řezný kužel B: Délka 3,5-6 stoupání
Typ otvoru: Průchozí (délka závitu L > 1,5xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P3.1 | Cement. a nitr. oceli <1200N/mm2 | 4-8 |
| M5.1 | Nerezavějící oceli 450-800N/mm2 | 8-12 |
| M5.2 | Nerezavějící oceli 600-1000N/mm2 | 5-8 |
| N9.1 | Měď čistá | 8-12 |
| N10.2 | Slitiny mědi s dlouhou třískou | 10-15 |

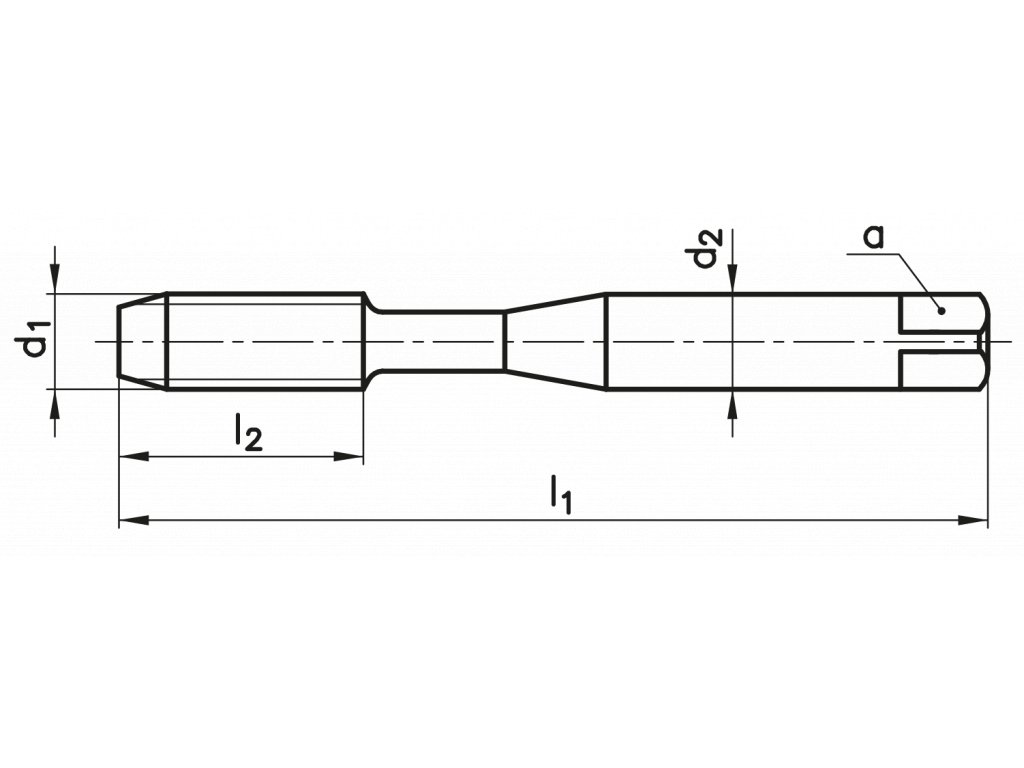

Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| M 2 | 0,4 | 6H | 45 | 8 | 2,8 | 2,1 | 1,6 |
| M 2,5 | 0,45 | 6H | 50 | 9 | 2,8 | 2,1 | 2,05 |
| M 3 | 0,5 | 6H | 56 | 9 | 3,5 | 2,7 | 2,5 |
| M 4 | 0,7 | 6H | 63 | 12 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 13 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6H | 80 | 15 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6H | 90 | 18 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6H | 100 | 20 | 10 | 8 | 8,5 |
Doplňkové parametry
| Kategorie: | Strojní závitníky |
|---|---|
| Produktová řada: | Produktová řada NAREX Ždánice |
| Typ závitu: | Metrický závit ISO |
| Norma: | DIN 371 |
| Povrchová úprava: | TiN |
| Typ otvoru: | průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1) |
| Lícování: | 6H |
| Obraběný materiál: | Cement. a nitr. oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Měď čistá, Slitiny mědi s dlouhou třískou |
