1540XXXL-BIT - Strojní závitník s přímou drážkou a lamačem, L=150 mm

Kód: 04483705204000B
Novinka
od 790 Kč od 653 Kč bez DPH

Zvolte variantu

Katalogové číslo: 1540XXXL-BIT

Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, prodloužený na L=150 mm, vše ostatní jako DIN 371,S oxidovaným povrchem, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10%.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: OxidaceDruh povlaku:   Oxidace

Norma závitníku: NAREXNorma závitníku:   NAREX

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)

Upnutí: BITUpnutí:   BIT


Detailní informace

Rozměr: M 4x0,7 6H
Momentálně nedostupné | 04483705204000B
790 Kč
653 Kč bez DPH
Rozměr: M 5x0,8 6H
Skladem | 04483705205000B
829 Kč
685 Kč bez DPH
Rozměr: M 6x1 6H
Skladem | 04483705206000B
829 Kč
685 Kč bez DPH
Rozměr: M 8x1,25 6H
Momentálně nedostupné | 04483705208000B
955 Kč
789 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 1540XXXL-BIT

Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, prodloužený na L=150 mm, vše ostatní jako DIN 371,S oxidovaným povrchem, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10%.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: OxidaceDruh povlaku:   Oxidace

Norma závitníku: NAREXNorma závitníku:   NAREX

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)

Upnutí: BITUpnutí:   BIT




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm25-8
P1.2Nelegované lité oceli <500N/mm26-10
P2.1Automatové oceli <800N/mm210-14
P2.2Konstrukční oceli <800N/mm210-14
P2.3Nelegované lité oceli <800N/mm210-14
K6.2Tvárná a temper. litina 4-7
N8.1Legovaný hliník Si<10%14-20
N8.2Legovaný hliník Si>10%12-15
N10.1Slitiny mědi s krátkou třískou12-20



Rozměry výrobků:

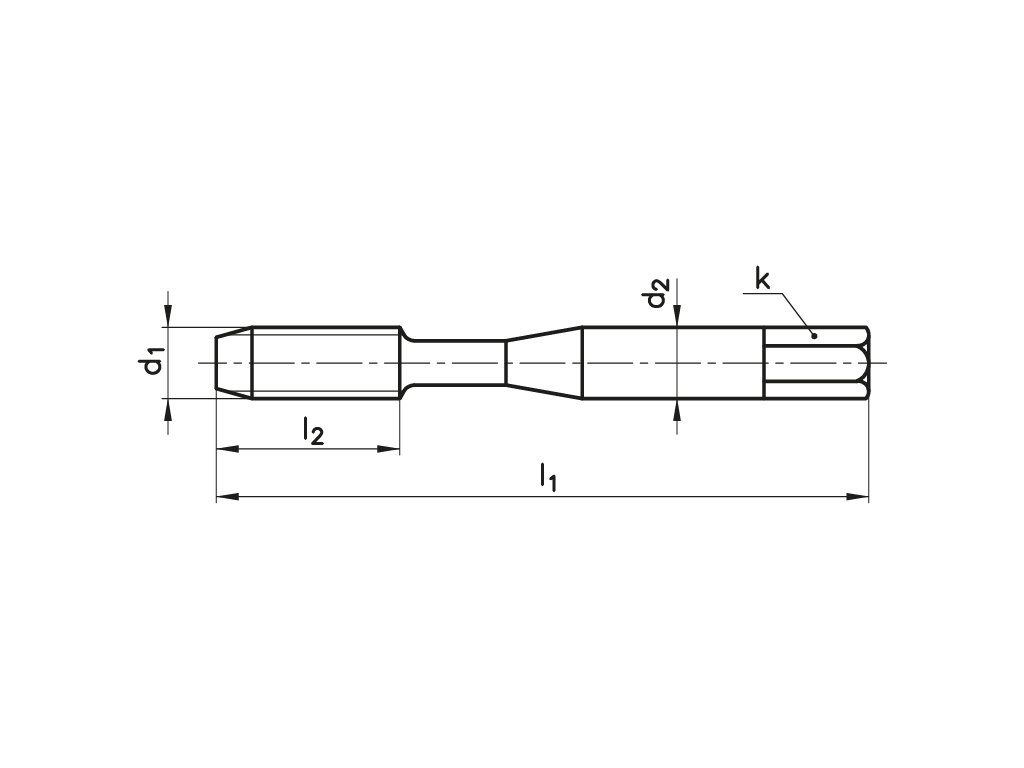

1540XXXL-BIT: kreslenka
d1Ptoll1l2d2aotvor
M 40,76H150134,53,43,3
M 50,86H1501664,94,2
M 616H1501964,95
M 81,256H1502286,26,8
M 101,56H150241088,5
M 121,756H1502912910,2

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: NAREX Standard
Povrchová úprava: OX
Lícování: 6H
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou
