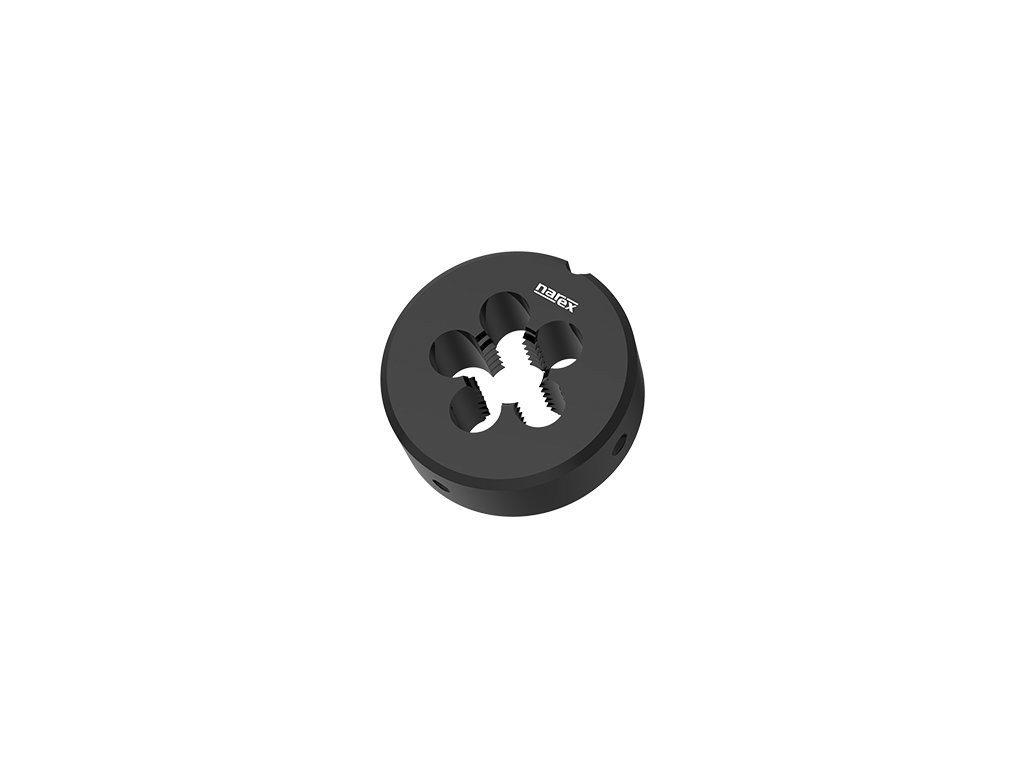

9660 - Závitová kruhová čelist s lamačem

Kód: 141134312050000
od 1 066 Kč od 881 Kč bez DPH

Zvolte variantu

Katalogové číslo: 9660

Závitová kruhová čelist s lamačem třísek a nitridovaným povrchem pro metrický závit DIN EN 22 568 pro konstrukční, legované a nerezavějící oceli



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Závit MF: Metrický ISO závit jemnýZávit MF:   Metrický ISO závit jemný

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: NitridaceDruh povlaku:   Nitridace

Norma závitové kruhové čelisti: DIN EN 22 568Norma závitové kruhové čelisti:   DIN EN 22 568

Lícování závitů: ISO - 6gLícování závitů:   ISO - 6g

řezný kužel: s lamačemřezný kužel:   s lamačem

řezný kužel: Délka 2 stoupánířezný kužel:   Délka 2 stoupání


Detailní informace

Rozměr: M 2,5x0,45 6g
Momentálně nedostupné | 141134312025000
1 223 Kč
1 011 Kč bez DPH
Rozměr: M 3x0,5 6g
Momentálně nedostupné | 141134312030000
1 195 Kč
988 Kč bez DPH
Rozměr: M 4x0,7 6g
Momentálně nedostupné | 141134312040000
1 137 Kč
940 Kč bez DPH
Rozměr: M 5x0,8 6g
Momentálně nedostupné | 141134312050000
1 066 Kč
881 Kč bez DPH
Rozměr: M 6x1 6g
Momentálně nedostupné | 141134312060000
1 066 Kč
881 Kč bez DPH
Rozměr: M 8x1,25 6g
Momentálně nedostupné | 141134312080000
1 419 Kč
1 173 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 9660

Závitová kruhová čelist s lamačem třísek a nitridovaným povrchem pro metrický závit DIN EN 22 568 pro konstrukční, legované a nerezavějící oceli



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Závit MF: Metrický ISO závit jemnýZávit MF:   Metrický ISO závit jemný

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: NitridaceDruh povlaku:   Nitridace

Norma závitové kruhové čelisti: DIN EN 22 568Norma závitové kruhové čelisti:   DIN EN 22 568

Lícování závitů: ISO - 6gLícování závitů:   ISO - 6g

řezný kužel: s lamačemřezný kužel:   s lamačem

řezný kužel: Délka 2 stoupánířezný kužel:   Délka 2 stoupání




Obráběné materiály:

SkupinaNázevŘezná rychlost
P2.2Konstrukční oceli <800N/mm23-10
P3.1Cement. a nitr. oceli <1200N/mm22-8
P3.2Zušlechtěné oceli <1200N/mm21-3
P3.3Nástrojové oceli <1200N/mm21-3
M5.1Nerezavějící oceli 450-800N/mm21-3
M5.2Nerezavějící oceli 600-1000N/mm21-3
K6.1Šedá litina3-5
K6.2Tvárná a temper. litina 3-5
N8.1Legovaný hliník Si<10%4-8
N8.2Legovaný hliník Si>10%4-8
N10.1Slitiny mědi s krátkou třískou2-4
N10.2Slitiny mědi s dlouhou třískou 2-4



Rozměry výrobků:

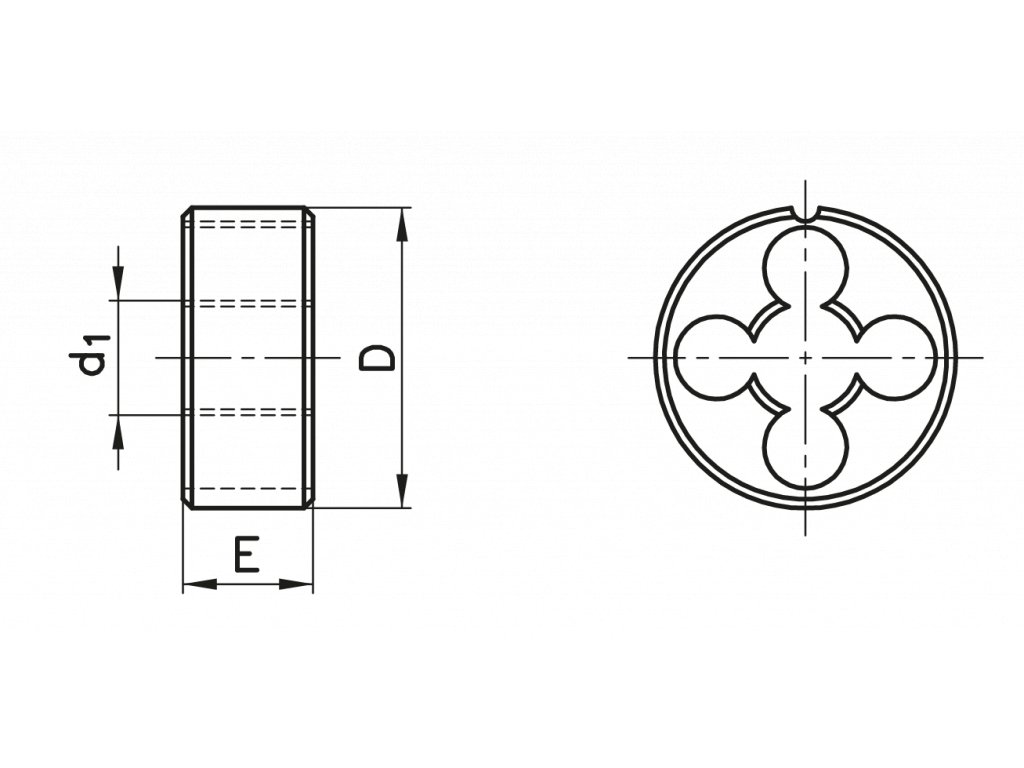

9660: kreslenka
d1PtolDE
M 20,46g165
M 2,50,456g165
M 30,56g205
M 3,50,66g205
M 40,76g205
M 50,86g207
M 616g207
M 716g259
M 81,256g259
M 816g259
M 80,756g259
M 101,256g3011
M 1016g3011
M 100,756g3011
M 101,56g3011
M 111,56g3011
M 121,256g3810
M 121,756g3814
M 1216g3810
M 121,56g3810
M 1416g3810
M 1426g3814
M 141,56g3810
M 141,256g3810
M 161,56g4514
M 1616g4514
M 1626g4518
M 181,56g4514
M 182,56g4518
M 1826g4514
M 201,56g4514
M 202,56g4518
M 2016g4514
M 222,56g5522
M 221,56g5516
M 2436g5522
M 2736g6525
M 303,56g6525

Doplňkové parametry

Kategorie: Závitové kruhové čelisti
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO, Metrický jemný závit ISO
Norma: DIN EN 22 568
Povrchová úprava: NT
Typ otvoru: -
Lícování: 6G
Obraběný materiál: Konstrukční oceli <800N/mm2, Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Šedá litina, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou, Slitiny mědi s dlouhou třískou
