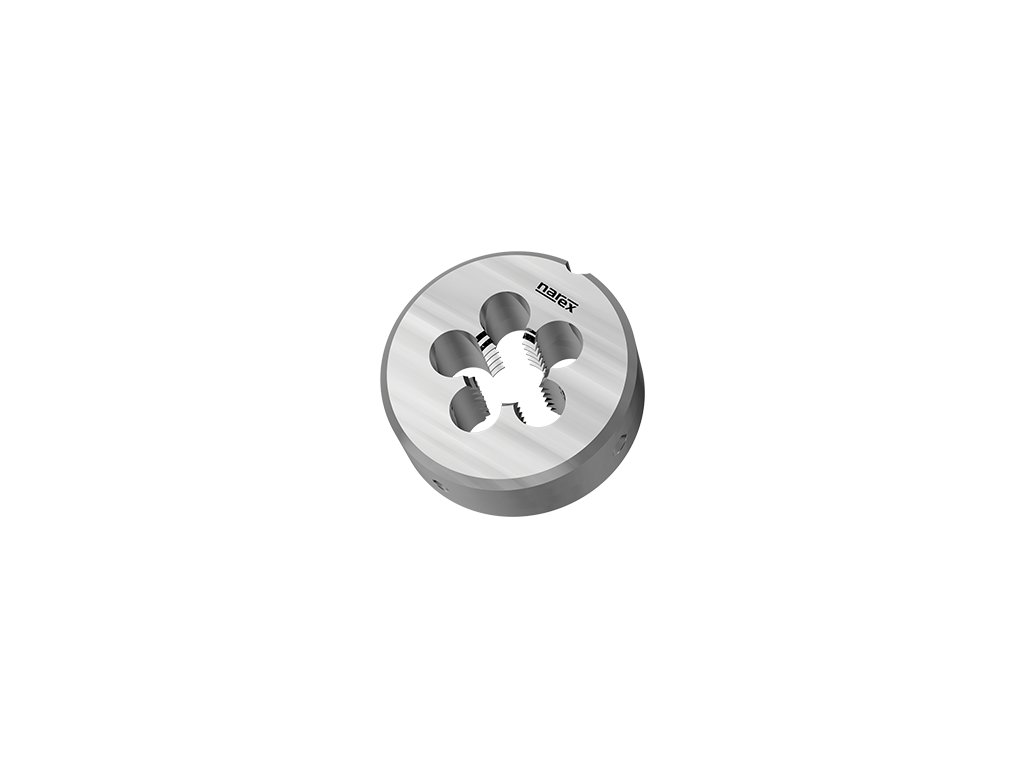

9505 - Závitová kruhová čelist

Kód: 141132117907000
od 271 Kč od 224 Kč bez DPH

Zvolte variantu

Katalogové číslo: 9505

Závitová kruhová čelist pro americký unifikovaný jemný závit DIN EN 22 568 pro konstrukční oceli, nelegované oceli, automatové oceli



Závit UNF: Unifikovaný jemný závitZávit UNF:   Unifikovaný jemný závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Výkonná rychlořezná ocel HSSMateriál závitníku:   Výkonná rychlořezná ocel HSS

Norma závitové kruhové čelisti: DIN EN 22 568Norma závitové kruhové čelisti:   DIN EN 22 568

Lícování závitů: 2ALícování závitů:   2A

řezný kužel: Délka 1,5 stoupánířezný kužel:   Délka 1,5 stoupání


Detailní informace

Rozměr: UNF 8x36 2A
Momentálně nedostupné | 141132117904000
293 Kč
242 Kč bez DPH
Rozměr: UNF 10x32 2A
Momentálně nedostupné | 141132117905000
282 Kč
233 Kč bez DPH
Rozměr: UNF 12x28 2A
Skladem | 141132117906000
276 Kč
228 Kč bez DPH
Rozměr: UNF 1/4x28 2A
Skladem | 141132117907000
271 Kč
224 Kč bez DPH
Rozměr: UNF 5/16x24 2A
Skladem | 141132117909000
329 Kč
272 Kč bez DPH
Rozměr: UNF 3/8x24 2A
Momentálně nedostupné | 141132117911000
370 Kč
306 Kč bez DPH
Rozměr: UNF 7/16x20 2A
Skladem | 141132117912000
370 Kč
306 Kč bez DPH
Rozměr: UNF 1/2x20 2A
Skladem | 141132117913000
549 Kč
454 Kč bez DPH
Rozměr: UNF 9/16x18 2A
Momentálně nedostupné | 141132117914000
549 Kč
454 Kč bez DPH
Rozměr: UNF 5/8x18 2A
Skladem | 141132117915000
690 Kč
570 Kč bez DPH
Rozměr: UNF 3/4x16 2A
Skladem | 141132117917000
708 Kč
585 Kč bez DPH
Rozměr: UNF 7/8x14 2A
Skladem | 141132117919000
1 030 Kč
851 Kč bez DPH
Rozměr: UNF 1x12 2A
Skladem | 141132117921000
1 111 Kč
918 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 9505

Závitová kruhová čelist pro americký unifikovaný jemný závit DIN EN 22 568 pro konstrukční oceli, nelegované oceli, automatové oceli



Parametry:

Závit UNF: Unifikovaný jemný závitZávit UNF:   Unifikovaný jemný závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Výkonná rychlořezná ocel HSSMateriál závitníku:   Výkonná rychlořezná ocel HSS

Norma závitové kruhové čelisti: DIN EN 22 568Norma závitové kruhové čelisti:   DIN EN 22 568

Lícování závitů: 2ALícování závitů:   2A

řezný kužel: Délka 1,5 stoupánířezný kužel:   Délka 1,5 stoupání




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm22-8
P1.2Nelegované lité oceli <500N/mm22-8
P2.1Automatové oceli <800N/mm23-6
P2.2Konstrukční oceli <800N/mm23-6
P2.3Nelegované lité oceli <800N/mm23-6
K6.1Šedá litina3-4
K6.2Tvárná a temper. litina 3-4
N8.1Legovaný hliník Si<10%4-8
N8.2Legovaný hliník Si>10%4-8
N9.1Měď čistá4-8
N10.1Slitiny mědi s krátkou třískou2-4
N10.2Slitiny mědi s dlouhou třískou 2-4
N11.1Zinek a slitiny zinku 5-10



Rozměry výrobků:

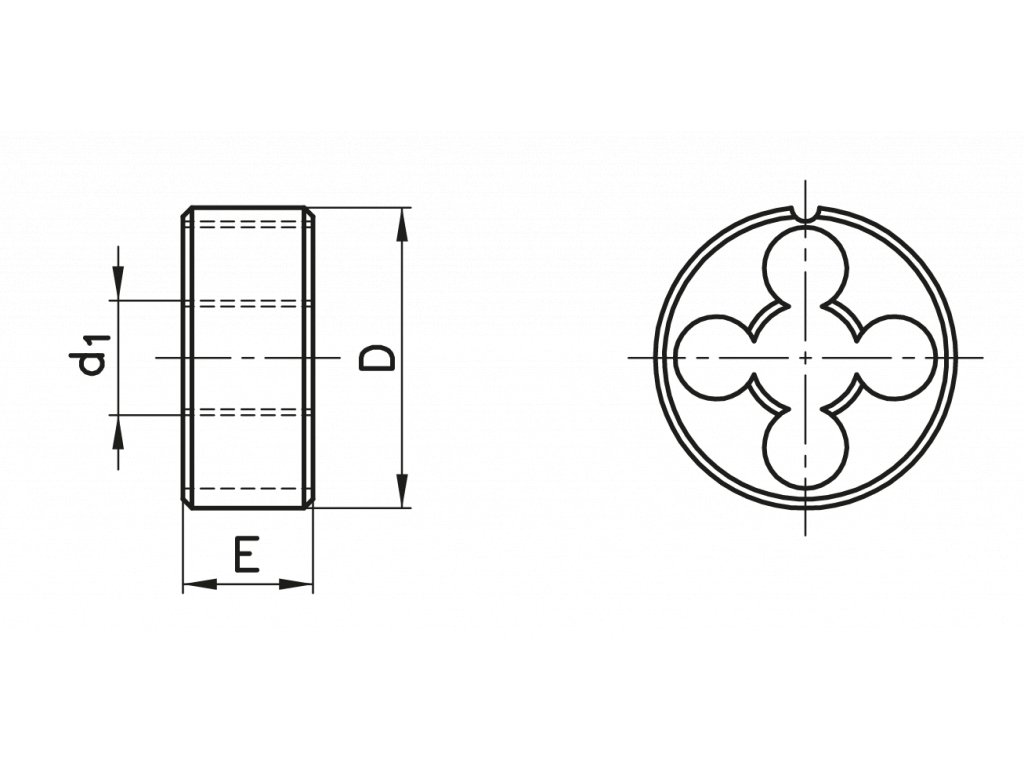

9505: kreslenka
d1PtolDE
UNF 8362A207
UNF 10322A207
UNF 12282A207
UNF 1/4282A207
UNF 5/16242A259
UNF 3/8242A3011
UNF 7/16202A3011
UNF 1/2202A3814
UNF 9/16182A3814
UNF 5/8182A4518
UNF 3/4162A4518
UNF 7/8142A5522
UNF 1122A5522

Doplňkové parametry

Kategorie: Závitové kruhové čelisti
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Unifikovaný jemný závit UNF
Norma: DIN EN 22 568
Povrchová úprava: -
Typ otvoru: -
Lícování: 2A
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Šedá litina, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Měď čistá, Slitiny mědi s krátkou třískou, Slitiny mědi s dlouhou třískou, Zinek a slitiny zinku
