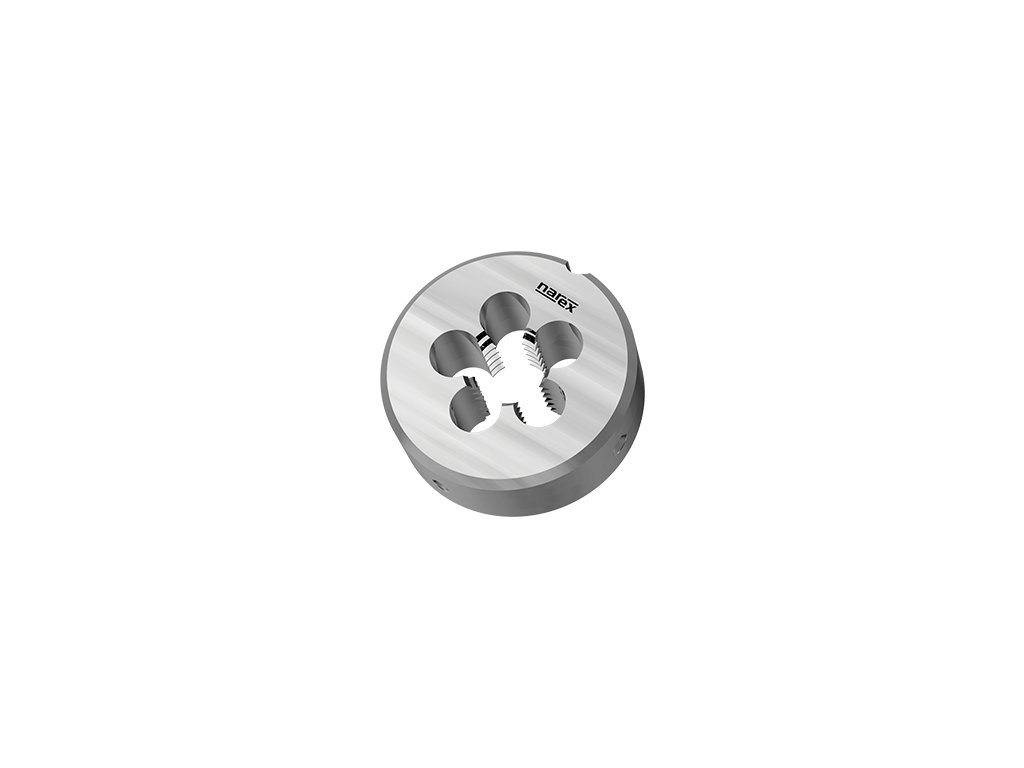

9504 - Závitová kruhová čelist

Kód: 141132117607000
od 214 Kč od 177 Kč bez DPH

Zvolte variantu

Katalogové číslo: 9504

Závitová kruhová čelist pro americký unifikovaný hrubý závit DIN EN 22 568 pro konstrukční oceli, nelegované oceli, automatové oceli



Závit UNC: Unifikovaný hrubý závitZávit UNC:   Unifikovaný hrubý závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Výkonná rychlořezná ocel HSSMateriál závitníku:   Výkonná rychlořezná ocel HSS

Norma závitové kruhové čelisti: DIN EN 22 568Norma závitové kruhové čelisti:   DIN EN 22 568

Lícování závitů: 2ALícování závitů:   2A

řezný kužel: Délka 1,5 stoupánířezný kužel:   Délka 1,5 stoupání


Detailní informace

Rozměr: UNC 8x32 2A
Skladem | 141132117604000
240 Kč
198 Kč bez DPH
Rozměr: UNC 10x24 2A
Skladem | 141132117605000
232 Kč
192 Kč bez DPH
Rozměr: UNC 12x24 2A
Skladem | 141132117606000
225 Kč
186 Kč bez DPH
Rozměr: UNC 1/4x20 2A
Skladem | 141132117607000
214 Kč
177 Kč bez DPH
Rozměr: UNC 5/16x18 2A
Skladem | 141132117609000
240 Kč
198 Kč bez DPH
Rozměr: UNC 3/8x16 2A
Skladem | 141132117611000
283 Kč
234 Kč bez DPH
Rozměr: UNC 7/16x14 2A
Skladem | 141132117612000
283 Kč
234 Kč bez DPH
Rozměr: UNC 1/2x13 2A
Skladem | 141132117613000
442 Kč
365 Kč bez DPH
Rozměr: UNC 9/16x12 2A
Skladem | 141132117614000
442 Kč
365 Kč bez DPH
Rozměr: UNC 5/8x11 2A
Skladem | 141132117615000
455 Kč
376 Kč bez DPH
Rozměr: UNC 3/4x10 2A
Skladem | 141132117617000
611 Kč
505 Kč bez DPH
Rozměr: UNC 7/8x9 2A
Skladem | 141132117619000
887 Kč
733 Kč bez DPH
Rozměr: UNC 1x8 2A
Momentálně nedostupné | 141132117621000
957 Kč
791 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 9504

Závitová kruhová čelist pro americký unifikovaný hrubý závit DIN EN 22 568 pro konstrukční oceli, nelegované oceli, automatové oceli



Parametry:

Závit UNC: Unifikovaný hrubý závitZávit UNC:   Unifikovaný hrubý závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Výkonná rychlořezná ocel HSSMateriál závitníku:   Výkonná rychlořezná ocel HSS

Norma závitové kruhové čelisti: DIN EN 22 568Norma závitové kruhové čelisti:   DIN EN 22 568

Lícování závitů: 2ALícování závitů:   2A

řezný kužel: Délka 1,5 stoupánířezný kužel:   Délka 1,5 stoupání




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm22-8
P1.2Nelegované lité oceli <500N/mm22-8
P2.1Automatové oceli <800N/mm23-6
P2.2Konstrukční oceli <800N/mm23-6
P2.3Nelegované lité oceli <800N/mm23-6
K6.1Šedá litina3-4
K6.2Tvárná a temper. litina 3-4
N8.1Legovaný hliník Si<10%4-8
N8.2Legovaný hliník Si>10%4-8
N9.1Měď čistá4-8
N10.1Slitiny mědi s krátkou třískou2-4
N10.2Slitiny mědi s dlouhou třískou 2-4
N11.1Zinek a slitiny zinku 5-10



Rozměry výrobků:

9504: kreslenka
d1PtolDE
UNC 8322A207
UNC 10242A207
UNC 12242A207
UNC 1/4202A207
UNC 5/16182A259
UNC 3/8162A3011
UNC 7/16142A3011
UNC 1/2132A3814
UNC 9/16122A3814
UNC 5/8112A4518
UNC 3/4102A4518
UNC 7/892A5522
UNC 182A5522

Doplňkové parametry

Kategorie: Závitové kruhové čelisti
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Unifikovaný hrubý závit UNC
Norma: DIN EN 22 568
Povrchová úprava: -
Typ otvoru: -
Lícování: 2A
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Šedá litina, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Měď čistá, Slitiny mědi s krátkou třískou, Slitiny mědi s dlouhou třískou, Zinek a slitiny zinku
