9502 - Závitová kruhová čelist

Kód: 141132125003000
od 264 Kč od 218 Kč bez DPH

Zvolte variantu

Katalogové číslo: 9502

Závitová kruhová čelist pro trubkový závit DIN EN 24 231 pro konstrukční oceli, nelegované oceli, automatové oceli



Závit G: Trubkový závit válcovýZávit G:   Trubkový závit válcový

Schema profilu závitu: 55°Schema profilu závitu:   55°

Norma závitu: DIN ISO 228Norma závitu:   DIN ISO 228

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Výkonná rychlořezná ocel HSSMateriál závitníku:   Výkonná rychlořezná ocel HSS

Norma závitové kruhové čelisti: DIN EN 24 231Norma závitové kruhové čelisti:   DIN EN 24 231

Lícování závitů: ALícování závitů:   A

řezný kužel: Délka 1,5 stoupánířezný kužel:   Délka 1,5 stoupání


Detailní informace

Rozměr: G 1/8"x28 A
Skladem | 141132125003000
264 Kč
218 Kč bez DPH
Rozměr: G 1/4"x19 A
Skladem | 141132125007000
357 Kč
295 Kč bez DPH
Rozměr: G 3/8"x19 A
Skladem | 141132125011000
518 Kč
428 Kč bez DPH
Rozměr: G 1/2"x14 A
Skladem | 141132125013000
518 Kč
428 Kč bez DPH
Rozměr: G 5/8"x14 A
Skladem | 141132125015000
747 Kč
617 Kč bez DPH
Rozměr: G 3/4"x14 A
Momentálně nedostupné | 141132125017000
772 Kč
638 Kč bez DPH
Rozměr: G 1"x11 A
Skladem | 141132125021000
1 024 Kč
846 Kč bez DPH
Rozměr: G 1 1/8"x11 A
Momentálně nedostupné | 141132125022000
1 320 Kč
1 091 Kč bez DPH
Rozměr: G 1 1/4"x11 A
Momentálně nedostupné | 141132125023000
1 320 Kč
1 091 Kč bez DPH
Rozměr: G 1 1/2"x11 A
Momentálně nedostupné | 141132125025000
2 139 Kč
1 768 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 9502

Závitová kruhová čelist pro trubkový závit DIN EN 24 231 pro konstrukční oceli, nelegované oceli, automatové oceli



Parametry:

Závit G: Trubkový závit válcovýZávit G:   Trubkový závit válcový

Schema profilu závitu: 55°Schema profilu závitu:   55°

Norma závitu: DIN ISO 228Norma závitu:   DIN ISO 228

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Výkonná rychlořezná ocel HSSMateriál závitníku:   Výkonná rychlořezná ocel HSS

Norma závitové kruhové čelisti: DIN EN 24 231Norma závitové kruhové čelisti:   DIN EN 24 231

Lícování závitů: ALícování závitů:   A

řezný kužel: Délka 1,5 stoupánířezný kužel:   Délka 1,5 stoupání




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm22-8
P1.2Nelegované lité oceli <500N/mm22-8
P2.1Automatové oceli <800N/mm23-6
P2.2Konstrukční oceli <800N/mm23-6
P2.3Nelegované lité oceli <800N/mm23-6
K6.1Šedá litina3-4
K6.2Tvárná a temper. litina 3-4
N8.1Legovaný hliník Si<10%4-8
N8.2Legovaný hliník Si>10%4-8
N9.1Měď čistá4-8
N10.1Slitiny mědi s krátkou třískou2-4
N10.2Slitiny mědi s dlouhou třískou 2-4
N11.1Zinek a slitiny zinku 5-10



Rozměry výrobků:

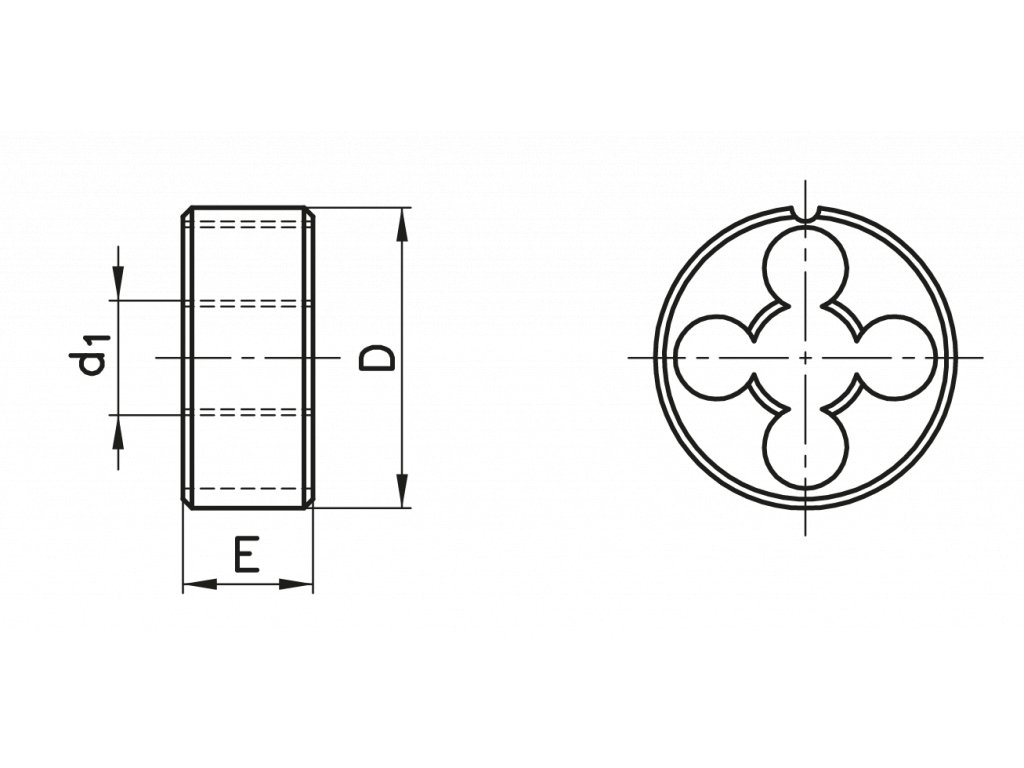

9502: kreslenka
d1PtolDE
G 1/8"28A3011
G 1/4"19A3810
G 3/8"19A4514
G 1/2"14A4514
G 5/8"14A5516
G 3/4"14A5516
G 1"11A6518
G 1 1/8"11A7520
G 1 1/4"11A7520
G 1 1/2"11A9022

Doplňkové parametry

Kategorie: Závitové kruhové čelisti
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Trubkový válcový závit
Norma: DIN EN 24 231
Povrchová úprava: -
Typ otvoru: -
Lícování: A
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Šedá litina, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Měď čistá, Slitiny mědi s krátkou třískou, Slitiny mědi s dlouhou třískou, Zinek a slitiny zinku
