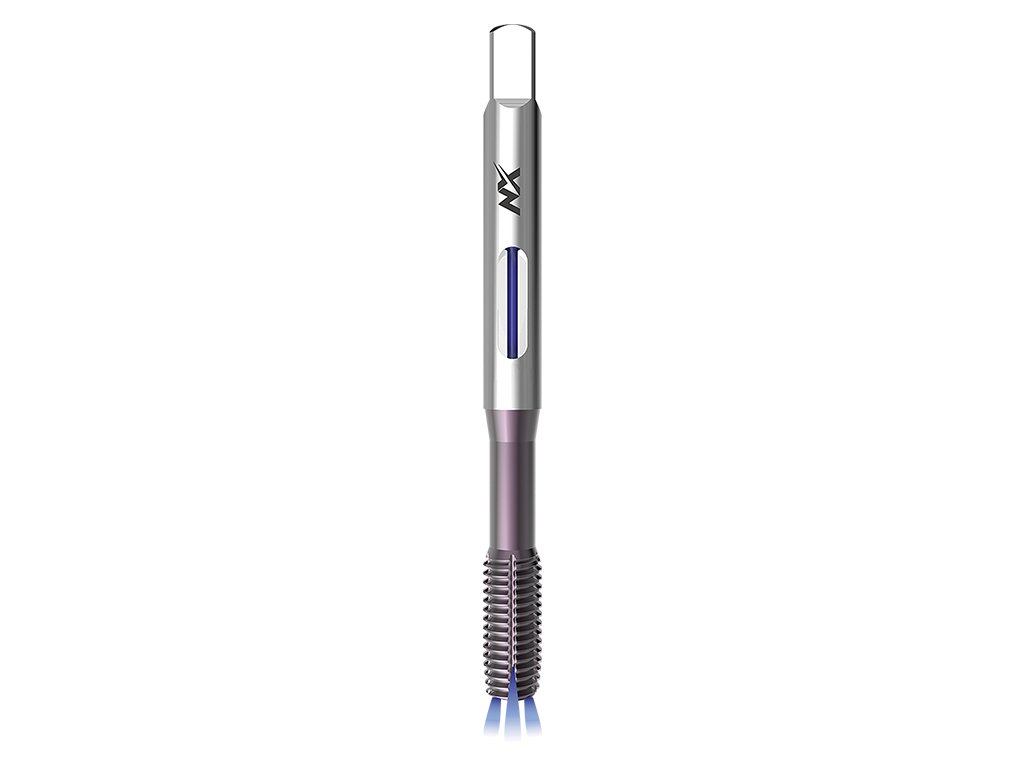

2980NXIKZN - Tvářecí závitník

Kód: 043038192060090
od 1 900 Kč od 1 570 Kč bez DPH

Zvolte variantu

Katalogové číslo: 2980NXIKZN

Vysoce výkonný tvářecí závitník pro metrický závit s radiálním vnitřním chlazením, DIN 2174, povlak TiCN, pro legované oceli, možno použít i pro konstrukční a automatové oceli, legovaný hliník a slitiny mědi.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ H: Závitník pro oceli s pevností do 1100 N/mm2Typ H:   Závitník pro oceli s pevností do 1100 N/mm2

Materiál závitníku: Vysoce legovaná výkonná rychlořezná ocel legovaná kobaltem 8%Materiál závitníku:   Vysoce legovaná výkonná rychlořezná ocel legovaná kobaltem 8%

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 2174Norma závitníku:   DIN 2174

Lícování závitů: ISO 2 - 6HXLícování závitů:   ISO 2 - 6HX

Náběhový kužel C: Délka 2-3 stoupáníNáběhový kužel C:   Délka 2-3 stoupání

Způsob chlazení: Vnitřní přívod chladící kapaliny s otvory v drážkáchZpůsob chlazení:   Vnitřní přívod chladící kapaliny s otvory v drážkách

Typ otvoru: Neprůchozí (délka závitu L < 3xd1)Typ otvoru:   Neprůchozí (délka závitu L < 3xd1)


Detailní informace

Rozměr: M 6x1 6HX
Skladem | 043038192060090
1 900 Kč
1 570 Kč bez DPH
Rozměr: M 8x1,25 6HX
Skladem | 043038192080090
2 004 Kč
1 656 Kč bez DPH
Rozměr: M 10x1,5 6HX
Skladem | 043038192100090
2 197 Kč
1 816 Kč bez DPH
Rozměr: M 12x1,75 6HX
Skladem | 043038192120090
2 564 Kč
2 119 Kč bez DPH
Rozměr: M 14x2 6HX
Momentálně nedostupné | 043038192140090
3 000 Kč
2 479 Kč bez DPH
Rozměr: M 16x2 6HX
Momentálně nedostupné | 043038192160090
3 999 Kč
3 305 Kč bez DPH
Rozměr: M 20x2,5 6HX
Momentálně nedostupné | 043038192200090
6 496 Kč
5 369 Kč bez DPH
Rozměr: M 24x3 6HX
Momentálně nedostupné | 043038192240090
8 290 Kč
6 851 Kč bez DPH
Rozměr: M 27x3 6HX
Momentálně nedostupné | 043038192270090
9 538 Kč
7 883 Kč bez DPH
Rozměr: M 30x3,5 6HX
Momentálně nedostupné | 043038192300090
10 827 Kč
8 948 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 2980NXIKZN

Vysoce výkonný tvářecí závitník pro metrický závit s radiálním vnitřním chlazením, DIN 2174, povlak TiCN, pro legované oceli, možno použít i pro konstrukční a automatové oceli, legovaný hliník a slitiny mědi.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ H: Závitník pro oceli s pevností do 1100 N/mm2Typ H:   Závitník pro oceli s pevností do 1100 N/mm2

Materiál závitníku: Vysoce legovaná výkonná rychlořezná ocel legovaná kobaltem 8%Materiál závitníku:   Vysoce legovaná výkonná rychlořezná ocel legovaná kobaltem 8%

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 2174Norma závitníku:   DIN 2174

Lícování závitů: ISO 2 - 6HXLícování závitů:   ISO 2 - 6HX

Náběhový kužel C: Délka 2-3 stoupáníNáběhový kužel C:   Délka 2-3 stoupání

Způsob chlazení: Vnitřní přívod chladící kapaliny s otvory v drážkáchZpůsob chlazení:   Vnitřní přívod chladící kapaliny s otvory v drážkách

Typ otvoru: Neprůchozí (délka závitu L < 3xd1)Typ otvoru:   Neprůchozí (délka závitu L < 3xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm220-30
P1.2Nelegované lité oceli <500N/mm220-30
P2.1Automatové oceli <800N/mm220-30
P2.2Konstrukční oceli <800N/mm220-30
P2.3Nelegované lité oceli <800N/mm220-30
P3.1Cement. a nitr. oceli <1200N/mm28-15
P3.2Zušlechtěné oceli <1200N/mm28-15
P3.3Nástrojové oceli <1200N/mm28-15
P4.1Vysoce legované oceli <1400N/mm28-15
P4.2Zušlechtěné oceli <1400N/mm28-15
N8.1Legovaný hliník Si<10%20-40
N8.2Legovaný hliník Si>10%20-40
N10.1Slitiny mědi s krátkou třískou15-22
N10.2Slitiny mědi s dlouhou třískou 15-22



Rozměry výrobků:

2980NXIKZN: kreslenka
d1Ptoll1l2d2aotvor
M 616HX801064,95,55
M 81,256HX901286,27,4
M 101,56HX100151089,3
M 121,756HX110179711,2
M 1426HX1102011913
M 1626HX1102012915
M 202,56HX14020161218,8
M 2436HX160241814,522,5
M 2736HX16018201625,5
M 303,56HX18021221828,2

Doplňkové parametry

Kategorie: Tvářecí závitníky
Produktová řada: Produktová řada NX Precision Taps
Typ závitu: Metrický závit ISO
Norma: DIN 2174
Povrchová úprava: TiCN
Typ otvoru: průchozí (délka závitu L > 1,5xd1), neprůchozí (délka závitu L < 2xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1), neprůchozí (délka závitu L > 2,5xd1), průchozí (délka závitu L < 0,8xd1)
Lícování: 6HX
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Vysoce legované oceli <1400N/mm2, Zušlechtěné oceli <1400N/mm2, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou, Slitiny mědi s dlouhou třískou
