6350 - Strojní závitník s přímou drážkou a lamačem

Kód: 041541052030000
od 284 Kč od 235 Kč bez DPH

Zvolte variantu

Katalogové číslo: 6350

Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, ISO529, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10%.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: ISO 529Norma závitníku:   ISO 529

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: M 3x0,5 6H
Skladem | 041541052030000
284 Kč
235 Kč bez DPH
Rozměr: M 4x0,7 6H
Skladem | 041541052040000
292 Kč
241 Kč bez DPH
Rozměr: M 5x0,8 6H
Momentálně nedostupné | 041541052050000
310 Kč
256 Kč bez DPH
Rozměr: M 6x1 6H
Skladem | 041541052060000
310 Kč
256 Kč bez DPH
Rozměr: M 8x1,25 6H
Momentálně nedostupné | 041541052080000
356 Kč
294 Kč bez DPH
Rozměr: M 10x1,5 6H
Momentálně nedostupné | 041541052100000
424 Kč
350 Kč bez DPH
Rozměr: M 12x1,75 6H
Skladem | 041541052120000
538 Kč
445 Kč bez DPH
Rozměr: M 14x2 6H
Skladem | 041541052140000
670 Kč
554 Kč bez DPH
Rozměr: M 16x2 6H
Momentálně nedostupné | 041541052160000
764 Kč
631 Kč bez DPH
Rozměr: M 18x2,5 6H
Momentálně nedostupné | 041541052180000
1 067 Kč
882 Kč bez DPH
Rozměr: M 20x2,5 6H
Skladem | 041541052200000
1 133 Kč
936 Kč bez DPH
Rozměr: M 22x2,5 6H
Momentálně nedostupné | 041541052220000
1 581 Kč
1 307 Kč bez DPH
Rozměr: M 24x3 6H
Momentálně nedostupné | 041541052240000
1 498 Kč
1 238 Kč bez DPH
Rozměr: M 27x3 6H
Momentálně nedostupné | 041541052270000
1 999 Kč
1 652 Kč bez DPH
Rozměr: M 30x3,5 6H
Momentálně nedostupné | 041541052300000
2 418 Kč
1 998 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 6350

Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, ISO529, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10%.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: ISO 529Norma závitníku:   ISO 529

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm25-8
P1.2Nelegované lité oceli <500N/mm26-10
P2.1Automatové oceli <800N/mm210-14
P2.2Konstrukční oceli <800N/mm210-14
P2.3Nelegované lité oceli <800N/mm210-14
K6.2Tvárná a temper. litina 4-7
N8.1Legovaný hliník Si<10%14-20
N8.2Legovaný hliník Si>10%12-15
N10.1Slitiny mědi s krátkou třískou12-20



Rozměry výrobků:

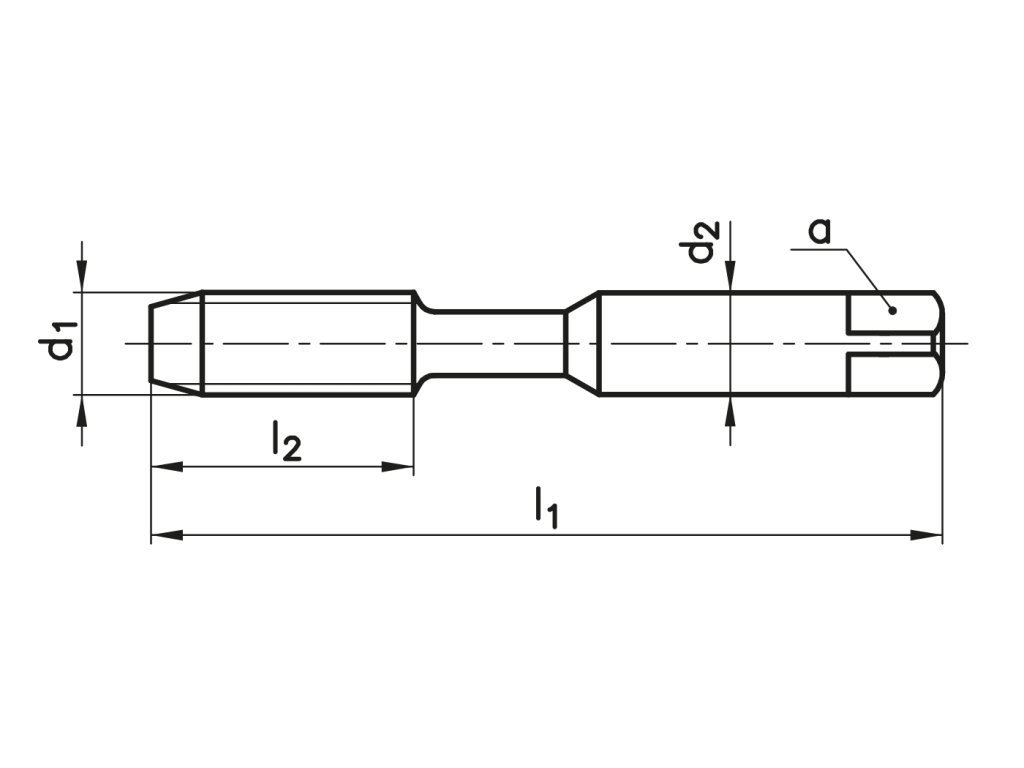

6350: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H48113,152,52,5
M 40,76H531343,153,3
M 50,86H5816544,2
M 616H66196,355
M 81,256H722286,36,8
M 101,56H80241088,5
M 121,756H892997,110,2
M 1426H953011,2912
M 1626H1023212,51014
M 182,56H112371411,215,5
M 202,56H112371411,217,5
M 222,56H118381612,519,5
M 2436H13045181421
M 2736H13545201624
M 303,56H13848201626,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: ISO 529
Povrchová úprava: -
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1)
Lícování: 6H
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou
