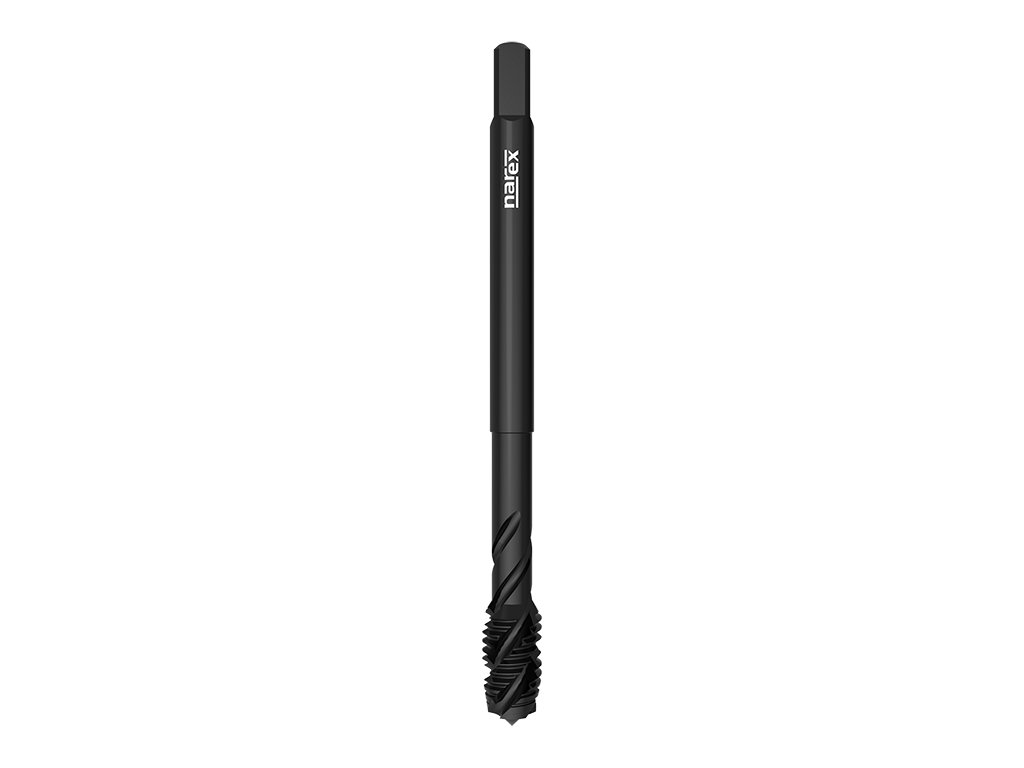

4690 - Strojní závitník se šroubovitou drážkou 40°
Kód: 041537336030000
Rozměr: M 3x0,5 6H
Skladem
| 041537336030000
495 Kč
409 Kč
bez DPH
Rozměr: M 4x0,7 6H
Momentálně nedostupné
| 041537336040000
502 Kč
415 Kč
bez DPH
Rozměr: M 5x0,8 6H
Skladem
| 041537336050000
515 Kč
426 Kč
bez DPH
Rozměr: M 6x0,75 6H
Momentálně nedostupné
| 041537536068000
754 Kč
623 Kč
bez DPH
Rozměr: M 6x1 6H
Skladem
| 041537336060000
515 Kč
426 Kč
bez DPH
Rozměr: M 8x0,75 6H
Momentálně nedostupné
| 041537536088000
817 Kč
675 Kč
bez DPH
Rozměr: M 8x1 6H
Momentálně nedostupné
| 041537536087000
754 Kč
623 Kč
bez DPH
Rozměr: M 8x1,25 6H
Skladem
| 041537336080000
572 Kč
473 Kč
bez DPH
Rozměr: M 10x1 6H
Skladem
| 041537536107000
807 Kč
667 Kč
bez DPH
Rozměr: M 10x1,5 6H
Skladem
| 041537336100000
710 Kč
587 Kč
bez DPH
Rozměr: M 12x1 6H
Skladem
| 041537536127000
964 Kč
797 Kč
bez DPH
Rozměr: M 12x1,5 6H
Momentálně nedostupné
| 041537536125000
908 Kč
750 Kč
bez DPH
Rozměr: M 12x1,75 6H
Skladem
| 041537336120000
824 Kč
681 Kč
bez DPH
Rozměr: M 14x1,5 6H
Momentálně nedostupné
| 041537536145000
1 182 Kč
977 Kč
bez DPH
Rozměr: M 14x2 6H
Skladem
| 041537336140000
1 033 Kč
854 Kč
bez DPH
Rozměr: M 16x1,5 6H
Skladem
| 041537536165000
1 436 Kč
1 187 Kč
bez DPH
Rozměr: M 16x2 6H
Skladem
| 041537336160000
1 135 Kč
938 Kč
bez DPH
Rozměr: M 18x1,5 6H
Skladem
| 041537536185000
1 626 Kč
1 344 Kč
bez DPH
Rozměr: M 18x2,5 6H
Momentálně nedostupné
| 041537336180000
1 641 Kč
1 356 Kč
bez DPH
Rozměr: M 20x1,5 6H
Skladem
| 041537536205000
1 859 Kč
1 536 Kč
bez DPH
Rozměr: M 20x2,5 6H
Skladem
| 041537336200000
1 689 Kč
1 396 Kč
bez DPH
Rozměr: M 22x2,5 6H
Skladem
| 041537336220000
2 265 Kč
1 872 Kč
bez DPH
Rozměr: M 24x3 6H
Skladem
| 041537336240000
2 151 Kč
1 778 Kč
bez DPH
Rozměr: M 27x3 6H
Skladem
| 041537336270000
2 900 Kč
2 397 Kč
bez DPH
Rozměr: M 30x3,5 6H
Skladem
| 041537336300000
3 641 Kč
3 009 Kč
bez DPH
Detailní popis produktu
Katalogové číslo: 4690
Strojní závitník pro metrický a jemný metrický závit se šroubovitou drážkou, DIN 376, DIN 374, s oxidovaným povrchem, vhodný pro cementační a nitridační oceli, zušlechtěné oceli, nástrojové oceli, slitiny hliníku s Si>10 %
Parametry:
Závit M: Metrický ISO závit
Závit MF: Metrický ISO závit jemný
Schema profilu závitu: 60°
Norma závitu: DIN 13
Typ H: Závitník pro oceli s pevností do 1100 N/mm2
Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3
Druh povlaku: Oxidace
Norma závitníku: DIN 376
Norma závitníku: DIN 374
Lícování závitu: ISO 2 - 6H
Řezný kužel C: Délka 2-3 stoupání
Úhel šroubové drážky: 40°
Typ otvoru: Neprůchozí (délka závitu L < 2xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P3.1 | Cement. a nitr. oceli <1200N/mm2 | 3-5 |
| P3.2 | Zušlechtěné oceli <1200N/mm2 | 3-5 |
Rozměry výrobků:

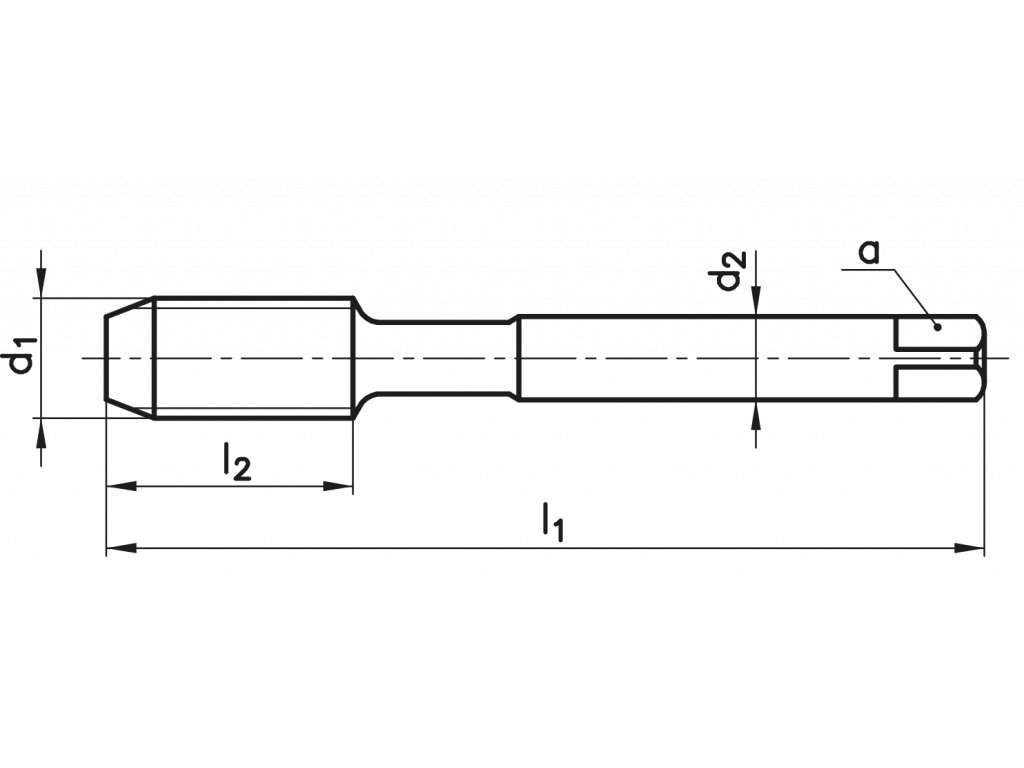

| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 56 | 5 | 2,2 | - | 2,5 |
| M 4 | 0,7 | 6H | 63 | 7 | 2,8 | 2,1 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 8 | 3,5 | 2,7 | 4,2 |
| M 6 | 0,75 | 6H | 80 | 10 | 4,5 | 3,4 | 5,2 |
| M 6 | 1 | 6H | 80 | 10 | 4,5 | 3,4 | 5 |
| M 8 | 1,25 | 6H | 90 | 13 | 6 | 4,9 | 6,8 |
| M 8 | 0,75 | 6H | 80 | 10 | 6 | 4,9 | 7,2 |
| M 8 | 1 | 6H | 90 | 13 | 6 | 4,9 | 7 |
| M 10 | 1,5 | 6H | 100 | 15 | 7 | 5,5 | 8,5 |
| M 10 | 1 | 6H | 90 | 12 | 7 | 5,5 | 9 |
| M 12 | 1 | 6H | 100 | 14 | 9 | 7 | 11 |
| M 12 | 1,75 | 6H | 110 | 18 | 9 | 7 | 10,2 |
| M 12 | 1,5 | 6H | 100 | 14 | 9 | 7 | 10,5 |
| M 14 | 2 | 6H | 110 | 20 | 11 | 9 | 12 |
| M 14 | 1,5 | 6H | 100 | 16 | 11 | 9 | 12,5 |
| M 16 | 2 | 6H | 110 | 20 | 12 | 9 | 14 |
| M 16 | 1,5 | 6H | 100 | 16 | 12 | 9 | 14,5 |
| M 18 | 1,5 | 6H | 110 | 20 | 14 | 11 | 16,5 |
| M 18 | 2,5 | 6H | 125 | 25 | 14 | 11 | 15,5 |
| M 20 | 2,5 | 6H | 140 | 25 | 16 | 12 | 17,5 |
| M 20 | 1,5 | 6H | 125 | 20 | 16 | 12 | 18,5 |
| M 22 | 2,5 | 6H | 140 | 25 | 18 | 14,5 | 19,5 |
| M 24 | 3 | 6H | 160 | 30 | 18 | 14,5 | 21 |
| M 27 | 3 | 6H | 160 | 30 | 20 | 16 | 24 |
| M 30 | 3,5 | 6H | 180 | 35 | 22 | 18 | 26,5 |
Doplňkové parametry
| Kategorie: | Strojní závitníky |
|---|---|
| Produktová řada: | Produktová řada NAREX Ždánice |
| Typ závitu: | Metrický závit ISO, Metrický jemný závit ISO |
| Norma: | DIN 376, DIN 374 |
| Povrchová úprava: | OX |
| Typ otvoru: | neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1) |
| Lícování: | 6H |
| Obraběný materiál: | Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2 |
