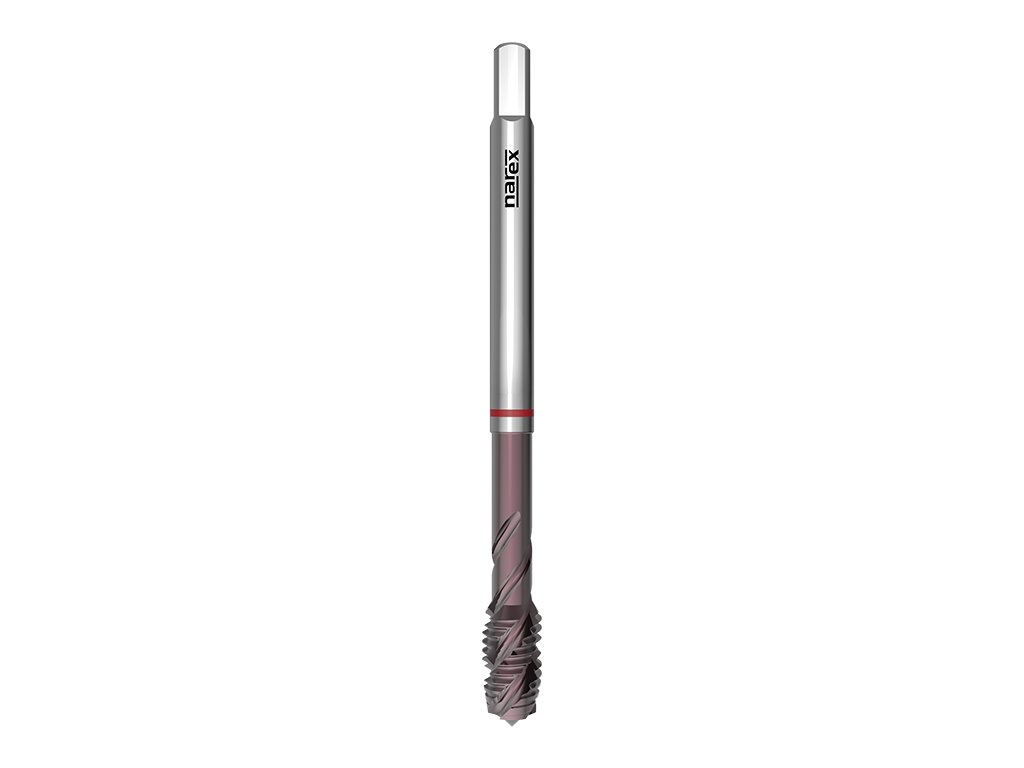

4680 - Strojní závitník se šroubovitou drážkou 40°
Kód: 041538336030000
Rozměr: M 3x0,5 6H
Skladem
| 041538336030000
673 Kč
556 Kč
bez DPH
Rozměr: M 4x0,7 6H
Skladem
| 041538336040000
681 Kč
563 Kč
bez DPH
Rozměr: M 5x0,8 6H
Skladem
| 041538336050000
702 Kč
580 Kč
bez DPH
Rozměr: M 6x0,75 6H
Momentálně nedostupné
| 041538536068000
1 025 Kč
847 Kč
bez DPH
Rozměr: M 6x1 6H
Skladem
| 041538336060000
702 Kč
580 Kč
bez DPH
Rozměr: M 8x0,75 6H
Momentálně nedostupné
| 041538536088000
1 113 Kč
920 Kč
bez DPH
Rozměr: M 8x1 6H
Skladem
| 041538536087000
1 025 Kč
847 Kč
bez DPH
Rozměr: M 8x1,25 6H
Skladem
| 041538336080000
780 Kč
645 Kč
bez DPH
Rozměr: M 10x1 6H
Skladem
| 041538536107000
1 102 Kč
911 Kč
bez DPH
Rozměr: M 10x1,5 6H
Skladem
| 041538336100000
966 Kč
798 Kč
bez DPH
Rozměr: M 12x1 6H
Skladem
| 041538536127000
1 319 Kč
1 090 Kč
bez DPH
Rozměr: M 12x1,5 6H
Skladem
| 041538536125000
1 240 Kč
1 025 Kč
bez DPH
Rozměr: M 12x1,75 6H
Skladem
| 041538336120000
1 129 Kč
933 Kč
bez DPH
Rozměr: M 14x1,5 6H
Momentálně nedostupné
| 041538536145000
1 619 Kč
1 338 Kč
bez DPH
Rozměr: M 14x2 6H
Skladem
| 041538336140000
1 408 Kč
1 164 Kč
bez DPH
Rozměr: M 16x1,5 6H
Momentálně nedostupné
| 041538536165000
1 964 Kč
1 623 Kč
bez DPH
Rozměr: M 16x2 6H
Skladem
| 041538336160000
1 551 Kč
1 282 Kč
bez DPH
Rozměr: M 18x1,5 6H
Skladem
| 041538536185000
2 225 Kč
1 839 Kč
bez DPH
Rozměr: M 18x2,5 6H
Skladem
| 041538336180000
2 239 Kč
1 850 Kč
bez DPH
Rozměr: M 20x1,5 6H
Momentálně nedostupné
| 041538536205000
2 541 Kč
2 100 Kč
bez DPH
Rozměr: M 20x2,5 6H
Skladem
| 041538336200000
2 310 Kč
1 909 Kč
bez DPH
Rozměr: M 22x2,5 6H
Skladem
| 041538336220000
3 099 Kč
2 561 Kč
bez DPH
Rozměr: M 24x3 6H
Skladem
| 041538336240000
2 945 Kč
2 434 Kč
bez DPH
Rozměr: M 27x3 6H
Skladem
| 041538336270000
3 962 Kč
3 274 Kč
bez DPH
Rozměr: M 30x3,5 6H
Skladem
| 041538336300000
4 977 Kč
4 113 Kč
bez DPH
Detailní popis produktu
Katalogové číslo: 4680
Strojní závitník pro metrický a jemný metrický závit se šroubovitou drážkou, DIN 376, DIN 374 povlak TiCN, vhodný pro cementační a nitridační oceli, zušlechtěné oceli, nástrojové oceli, tvárnou a temperovanou litinu
Parametry:
Závit M: Metrický ISO závit
Závit MF: Metrický ISO závit jemný
Schema profilu závitu: 60°
Norma závitu: DIN 13
Typ H: Závitník pro oceli s pevností do 1100 N/mm2
Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3
Druh povlaku: Povlak karbonitrid titanu
Norma závitníku: DIN 376
Norma závitníku: DIN 374
Lícování závitu: ISO 2 - 6H
Řezný kužel C: Délka 2-3 stoupání
Úhel šroubové drážky: 40°
Typ otvoru: Neprůchozí (délka závitu L < 2xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P3.1 | Cement. a nitr. oceli <1200N/mm2 | 3-5 |
| P3.2 | Zušlechtěné oceli <1200N/mm2 | 6-8 |
| P3.3 | Nástrojové oceli <1200N/mm2 | 3-5 |
| K6.2 | Tvárná a temper. litina | 7-10 |
| N8.2 | Legovaný hliník Si>10% | 15-30 |

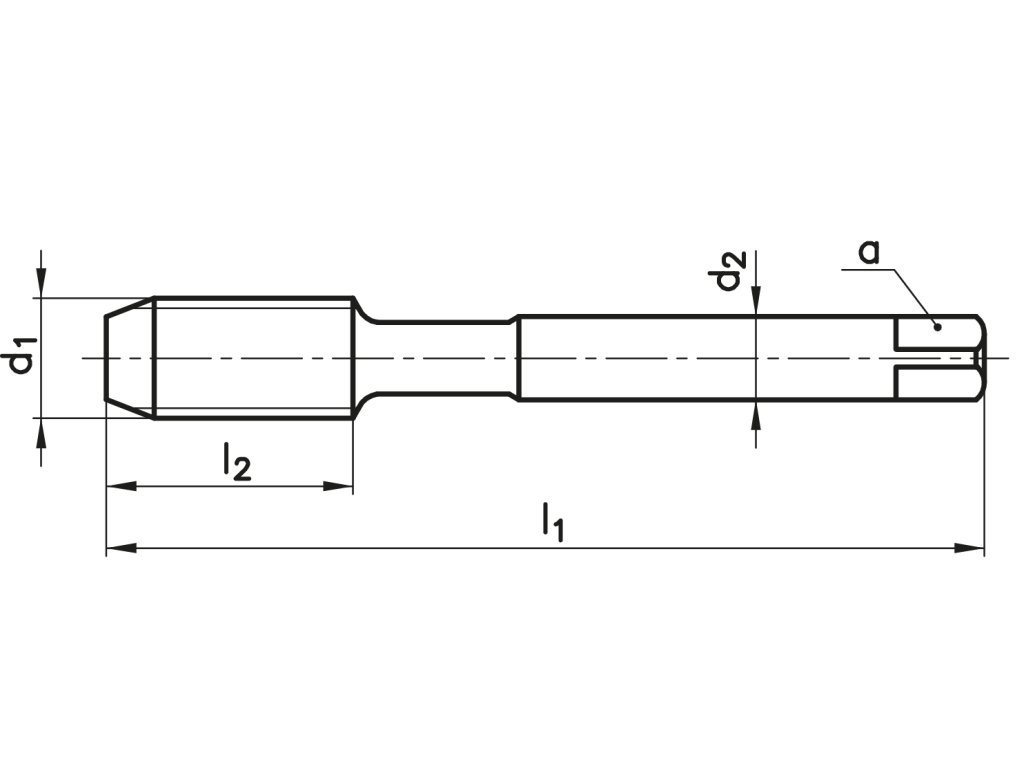

Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 56 | 5 | 2,2 | - | 2,5 |
| M 4 | 0,7 | 6H | 63 | 7 | 2,8 | 2,1 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 8 | 3,5 | 2,7 | 4,2 |
| M 6 | 0,75 | 6H | 80 | 10 | 4,5 | 3,4 | 5,2 |
| M 6 | 1 | 6H | 80 | 10 | 4,5 | 3,4 | 5 |
| M 8 | 1,25 | 6H | 90 | 13 | 6 | 4,9 | 6,8 |
| M 8 | 0,75 | 6H | 80 | 10 | 6 | 4,9 | 7,2 |
| M 8 | 1 | 6H | 90 | 13 | 6 | 4,9 | 7 |
| M 10 | 1,5 | 6H | 100 | 15 | 7 | 5,5 | 8,5 |
| M 10 | 1 | 6H | 90 | 12 | 7 | 5,5 | 9 |
| M 12 | 1 | 6H | 100 | 14 | 9 | 7 | 11 |
| M 12 | 1,75 | 6H | 110 | 18 | 9 | 7 | 10,2 |
| M 12 | 1,5 | 6H | 100 | 14 | 9 | 7 | 10,5 |
| M 14 | 2 | 6H | 110 | 20 | 11 | 9 | 12 |
| M 14 | 1,5 | 6H | 100 | 16 | 11 | 9 | 12,5 |
| M 16 | 2 | 6H | 110 | 20 | 12 | 9 | 14 |
| M 16 | 1,5 | 6H | 100 | 16 | 12 | 9 | 14,5 |
| M 18 | 1,5 | 6H | 110 | 20 | 14 | 11 | 16,5 |
| M 18 | 2,5 | 6H | 125 | 25 | 14 | 11 | 15,5 |
| M 20 | 2,5 | 6H | 140 | 25 | 16 | 12 | 17,5 |
| M 20 | 1,5 | 6H | 125 | 20 | 16 | 12 | 18,5 |
| M 22 | 2,5 | 6H | 140 | 25 | 18 | 14,5 | 19,5 |
| M 24 | 3 | 6H | 160 | 30 | 18 | 14,5 | 21 |
| M 27 | 3 | 6H | 160 | 30 | 20 | 16 | 24 |
| M 30 | 3,5 | 6H | 180 | 35 | 22 | 18 | 26,5 |
Doplňkové parametry
| Kategorie: | Strojní závitníky |
|---|---|
| Produktová řada: | Produktová řada NAREX Ždánice |
| Typ závitu: | Metrický závit ISO, Metrický jemný závit ISO |
| Norma: | DIN 376, DIN 374 |
| Povrchová úprava: | TiCN |
| Typ otvoru: | neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1) |
| Lícování: | 6H |
| Obraběný materiál: | Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Tvárná a temper. litina, Legovaný hliník Si>10% |
