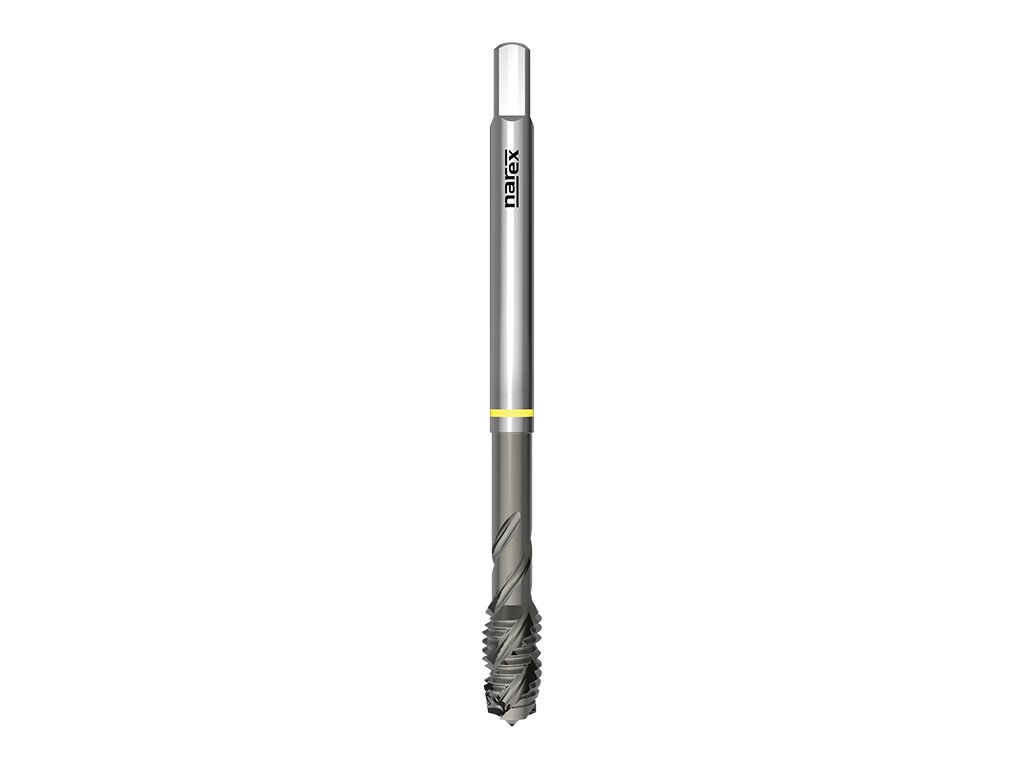

4670 - Strojní závitník se šroubovitou drážkou 40°

Kód: 041536336030000
od 766 Kč –20 %
4670 - Strojní závitník se šroubovitou drážkou 40°
od 766 Kč –20 % od 613 Kč od 506 Kč bez DPH

Zvolte variantu

Katalogové číslo: 4670

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 376, povlak AluSpeed, vhodný pro legovaný hliník s Si>10 %



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ AL: Závitník pro měkký hliníkTyp AL:   Závitník pro měkký hliník

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: AluSpeedDruh povlaku:   AluSpeed

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: M 3x0,5 6H
Skladem (2 ks) | 041536336030000
766 Kč
613 Kč
506 Kč bez DPH
Rozměr: M 4x0,7 6H
Skladem (4 ks) | 041536336040000
778 Kč
622 Kč
514 Kč bez DPH
Rozměr: M 5x0,8 6H
Skladem (>5 ks) | 041536336050000
800 Kč
640 Kč
529 Kč bez DPH
Rozměr: M 6x1 6H
Skladem (1 ks) | 041536336060000
800 Kč
640 Kč
529 Kč bez DPH
Rozměr: M 8x1,25 6H
Na dotaz | 041536336080000
892 Kč
714 Kč
590 Kč bez DPH
Rozměr: M 10x1,5 6H
Skladem (2 ks) | 041536336100000
1 101 Kč
881 Kč
728 Kč bez DPH
Rozměr: M 12x1,75 6H
Skladem (>5 ks) | 041536336120000
1 285 Kč
1 028 Kč
850 Kč bez DPH
Rozměr: M 14x2 6H
Skladem (>5 ks) | 041536336140000
1 602 Kč
1 282 Kč
1 059 Kč bez DPH
Rozměr: M 16x2 6H
Skladem (>5 ks) | 041536336160000
1 762 Kč
1 410 Kč
1 165 Kč bez DPH
Rozměr: M 18x2,5 6H
Skladem (3 ks) | 041536336180000
2 549 Kč
2 039 Kč
1 686 Kč bez DPH
Rozměr: M 20x2,5 6H
Skladem (5 ks) | 041536336200000
2 629 Kč
2 103 Kč
1 738 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 4670

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 376, povlak AluSpeed, vhodný pro legovaný hliník s Si>10 %



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ AL: Závitník pro měkký hliníkTyp AL:   Závitník pro měkký hliník

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: AluSpeedDruh povlaku:   AluSpeed

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
N8.2Legovaný hliník Si>10%12-20



Rozměry výrobků:

4670: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H5652,22,5
M 40,76H6372,82,13,3
M 50,86H7083,52,74,2
M 616H80104,53,45
M 81,256H901364,96,8
M 101,56H1001575,58,5
M 121,756H110189710,2
M 1426H1102011912
M 1626H1102012914
M 182,56H12525141115,5
M 202,56H14025161217,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 376
Povrchová úprava: ALS
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 6H
Obraběný materiál: Legovaný hliník Si>10%
