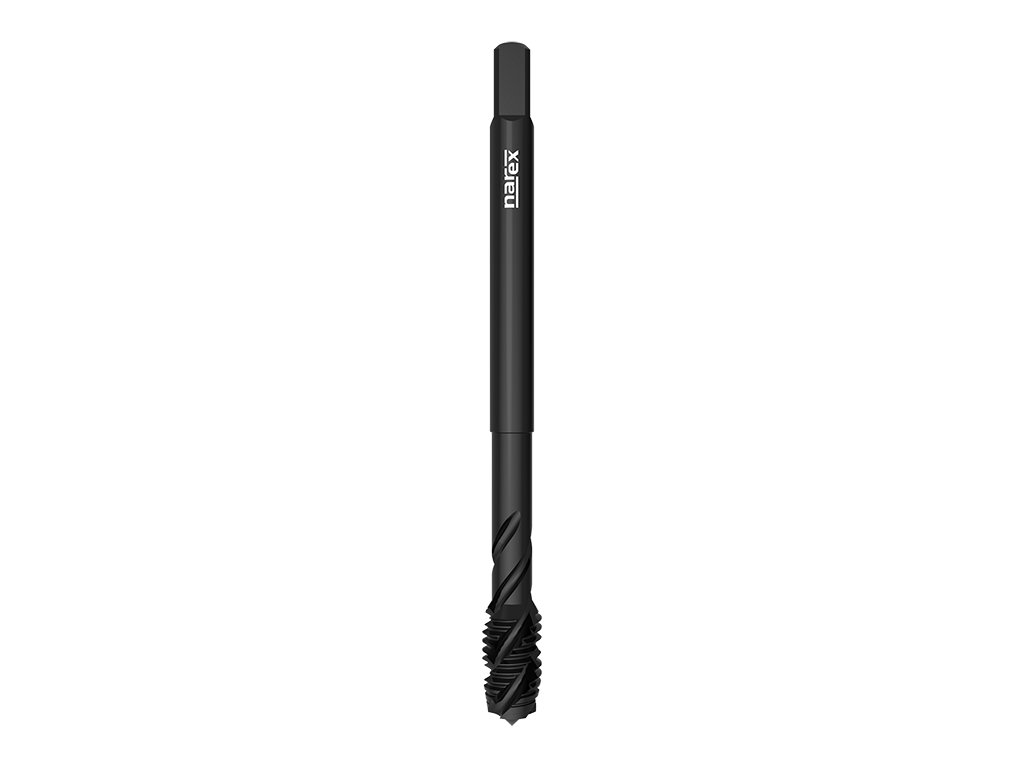

4390 - Strojní závitník se šroubovitou drážkou 40°

Kód: 041537352040000
od 468 Kč –20 %
4390 - Strojní závitník se šroubovitou drážkou 40°
od 468 Kč –20 % od 374 Kč od 310 Kč bez DPH

Zvolte variantu

Katalogové číslo: 4390

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 376, s oxidovaným povrchem, vhodný pro měkké konstrukční a nelegované oceli, automatové oceli, alternativně čistou měď a slitiny hliníku s Si<10 %



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: OxidaceDruh povlaku:   Oxidace

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: M 4x0,7 6H
Skladem (>5 ks) | 041537352040000
468 Kč
374 Kč
310 Kč bez DPH
Rozměr: M 5x0,8 6H
Skladem (>5 ks) | 041537352050000
484 Kč
387 Kč
320 Kč bez DPH
Rozměr: M 6x1 6H
Skladem (>5 ks) | 041537352060000
484 Kč
387 Kč
320 Kč bez DPH
Rozměr: M 8x1,25 6H
Skladem (>5 ks) | 041537352080000
534 Kč
427 Kč
353 Kč bez DPH
Rozměr: M 10x1,5 6H
Skladem (>5 ks) | 041537352100000
666 Kč
533 Kč
440 Kč bez DPH
Rozměr: M 12x1,75 6H
Skladem (>5 ks) | 041537352120000
777 Kč
622 Kč
514 Kč bez DPH
Rozměr: M 14x2 6H
Skladem (>5 ks) | 041537352140000
966 Kč
773 Kč
638 Kč bez DPH
Rozměr: M 16x2 6H
Skladem (>5 ks) | 041537352160000
1 060 Kč
848 Kč
701 Kč bez DPH
Rozměr: M 18x2,5 6H
Skladem (>5 ks) | 041537352180000
1 534 Kč
1 227 Kč
1 014 Kč bez DPH
Rozměr: M 20x2,5 6H
Skladem (>5 ks) | 041537352200000
1 581 Kč
1 265 Kč
1 046 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 4390

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 376, s oxidovaným povrchem, vhodný pro měkké konstrukční a nelegované oceli, automatové oceli, alternativně čistou měď a slitiny hliníku s Si<10 %



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: OxidaceDruh povlaku:   Oxidace

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm25-8
P1.2Nelegované lité oceli <500N/mm26-10
P2.1Automatové oceli <800N/mm212-15
P2.2Konstrukční oceli <800N/mm210-12
N8.1Legovaný hliník Si<10%14-20



Rozměry výrobků:

4390: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H5652,22,5
M 40,76H6372,82,13,3
M 50,86H7083,52,74,2
M 616H80104,53,45
M 81,256H901364,96,8
M 101,56H1001575,58,5
M 121,756H110189710,2
M 1426H1102011912
M 1626H1102012914
M 182,56H12525141115,5
M 202,56H14025161217,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO, Metrický jemný závit ISO
Norma: DIN 376, DIN 374
Povrchová úprava: OX
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1)
Lícování: 6H
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Legovaný hliník Si<10%
