    Domů / Závitníky / Strojní závitníky / 4295 - Strojní závitník se šroubovitou drážkou 40°

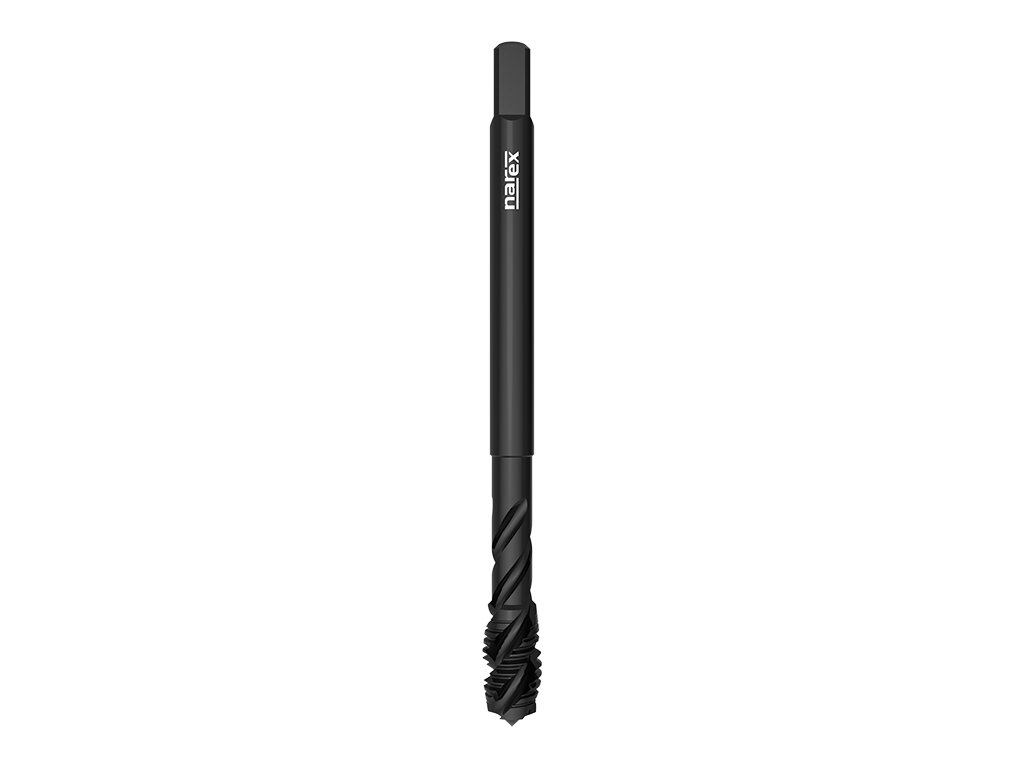

    4295 - Strojní závitník se šroubovitou drážkou 40°

    Kód: 041537932102000
    od 616 Kč –20 %
    4295 - Strojní závitník se šroubovitou drážkou 40°
    od 616 Kč –20 % od 493 Kč od 407 Kč bez DPH

    Zvolte variantu

    Katalogové číslo: 4295

    Strojní závitník pro americký unifikovaný jemný závit se šroubovitou drážkou, DIN 374, s oxidovaným povrchem, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2



    Závit UNF: Unifikovaný jemný závitZávit UNF:   Unifikovaný jemný závit

    Schema profilu závitu: 60°Schema profilu závitu:   60°

    Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

    Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

    Druh povlaku: OxidaceDruh povlaku:   Oxidace

    Norma závitníku: ~ DIN 374Norma závitníku:   ~ DIN 374

    Lícování závitů: 2BXLícování závitů:   2BX

    Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

    Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

    Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


    Detailní informace

    Rozměr: UNF 5x44 2BX
    Skladem (>5 ks) | 041537932102000 EAN: 8595111981857
    616 Kč
    493 Kč
    407 Kč bez DPH
    Rozměr: UNF 6x40 2BX
    Skladem (>5 ks) | 041537932103000 EAN: 8595111981864
    630 Kč
    504 Kč
    417 Kč bez DPH
    Rozměr: UNF 8x36 2BX
    Skladem (>5 ks) | 041537932104000 EAN: 8595111981871
    630 Kč
    504 Kč
    417 Kč bez DPH
    Rozměr: UNF 10x32 2BX
    Skladem (>5 ks) | 041537932105000 EAN: 8595111981888
    664 Kč
    531 Kč
    439 Kč bez DPH
    Rozměr: UNF 12x28 2BX
    Skladem (>5 ks) | 041537932106000 EAN: 8595111981895
    761 Kč
    609 Kč
    503 Kč bez DPH
    Rozměr: UNF 1/4x28 2BX
    Skladem (>5 ks) | 041537932107000 EAN: 8595111981901
    733 Kč
    586 Kč
    485 Kč bez DPH
    Rozměr: UNF 5/16x24 2BX
    Skladem (>5 ks) | 041537932109000 EAN: 8595111981918
    767 Kč
    614 Kč
    507 Kč bez DPH
    Rozměr: UNF 3/8x24 2BX
    Skladem (>5 ks) | 041537932111000 EAN: 8595111981925
    823 Kč
    658 Kč
    544 Kč bez DPH
    Rozměr: UNF 7/16x20 2BX
    Skladem (>5 ks) | 041537932112000 EAN: 8595111981932
    1 062 Kč
    850 Kč
    702 Kč bez DPH
    Rozměr: UNF 1/2x20 2BX
    Na dotaz | 041537932113000 EAN: 8595111981949
    1 072 Kč
    858 Kč
    709 Kč bez DPH
    Rozměr: UNF 9/16x18 2BX
    Skladem (>5 ks) | 041537932114000 EAN: 8595111981956
    1 695 Kč
    1 356 Kč
    1 121 Kč bez DPH
    Rozměr: UNF 5/8x18 2BX
    Skladem (>5 ks) | 041537932115000 EAN: 8595111981963
    1 435 Kč
    1 148 Kč
    949 Kč bez DPH
    Rozměr: UNF 3/4x16 2BX
    Skladem (2 ks) | 041537932117000 EAN: 8595111981970
    1 874 Kč
    1 499 Kč
    1 239 Kč bez DPH
    Rozměr: UNF 7/8x14 2BX
    Skladem (>5 ks) | 041537932119000 EAN: 8595111981987
    2 277 Kč
    1 822 Kč
    1 506 Kč bez DPH
    Rozměr: UNF 1x12 2BX
    Skladem (3 ks) | 041537932121000 EAN: 8595111981994
    3 148 Kč
    2 518 Kč
    2 082 Kč bez DPH

    Detailní popis produktu

    Katalogové číslo: 4295

    Strojní závitník pro americký unifikovaný jemný závit se šroubovitou drážkou, DIN 374, s oxidovaným povrchem, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2



    Parametry:

    Závit UNF: Unifikovaný jemný závitZávit UNF:   Unifikovaný jemný závit

    Schema profilu závitu: 60°Schema profilu závitu:   60°

    Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

    Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

    Druh povlaku: OxidaceDruh povlaku:   Oxidace

    Norma závitníku: ~ DIN 374Norma závitníku:   ~ DIN 374

    Lícování závitů: 2BXLícování závitů:   2BX

    Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

    Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

    Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




    Obráběné materiály:

    SkupinaNázevŘezná rychlost
    P3.1Cement. a nitr. oceli <1200N/mm23-5
    M5.1Nerezavějící oceli 450-800N/mm24-7
    M5.2Nerezavějící oceli 600-1000N/mm23-5



    Rozměry výrobků:

    4295: kreslenka
    d1Ptoll1l2d2aotvor
    UNF 5442BX5652,2-2,7
    UNF 6402BX5672,52,13
    UNF 8362BX6372,82,13,5
    UNF 10322BX7083,52,74,1
    UNF 12282BX8010434,65
    UNF 1/4282BX80104,53,45,5
    UNF 5/16242BX901364,96,9
    UNF 3/8242BX901575,58,5
    UNF 7/16202BX1001586,29,9
    UNF 1/2202BX100149711,5
    UNF 9/16182BX1001611912,9
    UNF 5/8182BX1001612914,5
    UNF 3/4162BX11020141117,5
    UNF 7/8142BX125201814,520,5
    UNF 1122BX140221814,523,25

    Doplňkové parametry

    Kategorie: Strojní závitníky
    Produktová řada: Produktová řada NAREX Ždánice
    Typ závitu: Unifikovaný jemný závit UNF
    Norma: DIN ≈374
    Povrchová úprava: OX
    Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1)
    Lícování: 2BX
    Obraběný materiál: Cement. a nitr. oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2
