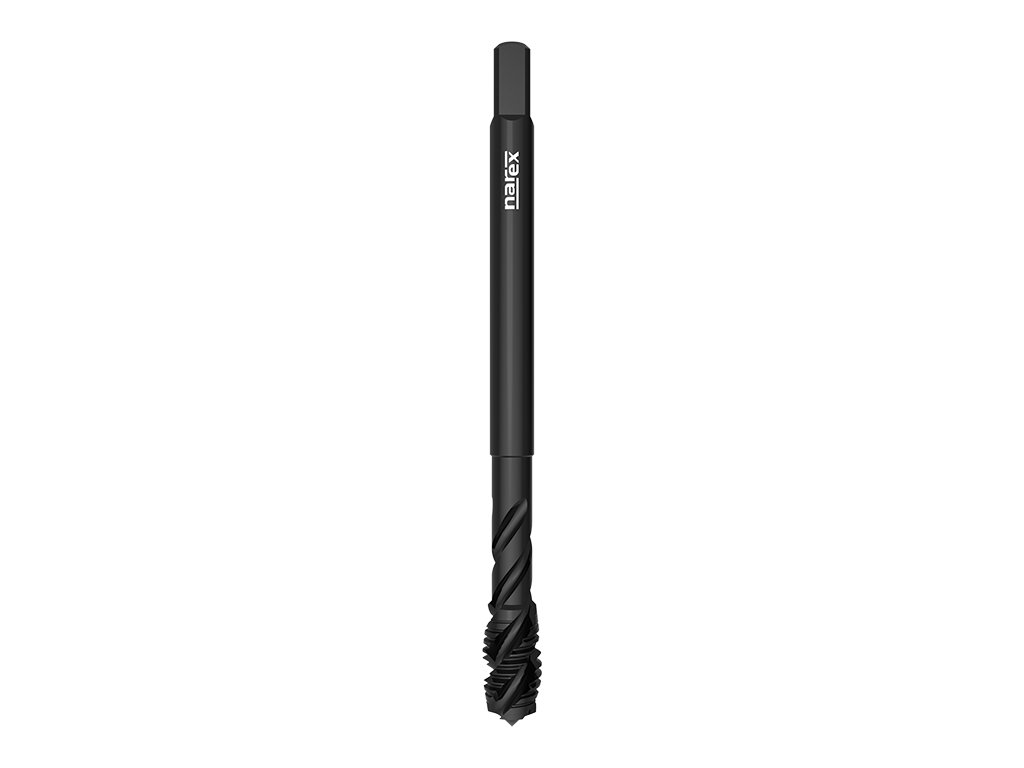

4292 - Strojní závitník se šroubovitou drážkou 35°

Kód: 041537634003000
od 1 209 Kč od 999 Kč bez DPH

Zvolte variantu

Katalogové číslo: 4292

Strojní závitník pro trubkový závit se šroubovitou drážkou, DIN 5156, s oxidovaným povrchem, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2



Závit G: Trubkový závit válcovýZávit G:   Trubkový závit válcový

Schema profilu závitu: 55°Schema profilu závitu:   55°

Norma závitu: DIN ISO 228Norma závitu:   DIN ISO 228

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: OxidaceDruh povlaku:   Oxidace

Norma závitníku: DIN 5156Norma závitníku:   DIN 5156

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 35°Úhel šroubové drážky:   35°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: G 1/8"x28
Skladem | 041537634003000
1 209 Kč
999 Kč bez DPH
Rozměr: G 1/4"x19
Momentálně nedostupné | 041537634007000
1 696 Kč
1 402 Kč bez DPH
Rozměr: G 3/8"x19
Skladem | 041537634011000
2 012 Kč
1 663 Kč bez DPH
Rozměr: G 1/2"x14
Skladem | 041537634013000
2 564 Kč
2 119 Kč bez DPH
Rozměr: G 5/8"x14
Skladem | 041537634015000
3 261 Kč
2 695 Kč bez DPH
Rozměr: G 3/4"x14
Skladem | 041537634017000
4 121 Kč
3 406 Kč bez DPH
Rozměr: G 7/8"x14
Momentálně nedostupné | 041537634019000
4 650 Kč
3 843 Kč bez DPH
Rozměr: G 1"x11
Skladem | 041537634021000
5 357 Kč
4 427 Kč bez DPH
Rozměr: G 1 1/8"x11
Skladem | 041537634022000
7 013 Kč
5 796 Kč bez DPH
Rozměr: G 1 1/4"x11
Skladem | 041537634023000
8 472 Kč
7 002 Kč bez DPH
Rozměr: G 1 1/2"x11
Skladem | 041537634025000
11 926 Kč
9 856 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 4292

Strojní závitník pro trubkový závit se šroubovitou drážkou, DIN 5156, s oxidovaným povrchem, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2



Parametry:

Závit G: Trubkový závit válcovýZávit G:   Trubkový závit válcový

Schema profilu závitu: 55°Schema profilu závitu:   55°

Norma závitu: DIN ISO 228Norma závitu:   DIN ISO 228

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: OxidaceDruh povlaku:   Oxidace

Norma závitníku: DIN 5156Norma závitníku:   DIN 5156

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 35°Úhel šroubové drážky:   35°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P3.1Cement. a nitr. oceli <1200N/mm23-5
M5.1Nerezavějící oceli 450-800N/mm24-7
M5.2Nerezavějící oceli 600-1000N/mm23-5



Rozměry výrobků:

4292: kreslenka
d1Ptoll1l2d2aotvor
G 1/8"28901275,58,8
G 1/4"191001611911,8
G 3/8"191001612915,25
G 1/2"1412520161219
G 5/8"14125201814,521
G 3/4"1414022201624,5
G 7/8"1415026221828,25
G 1"1116030252030,75
G 1 1/8"1117030282235,5
G 1 1/4"1117030322439,5
G 1 1/2"1119032362945,25

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Trubkový válcový závit
Norma: DIN 5156
Povrchová úprava: OX
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1)
Lícování: -
Obraběný materiál: Cement. a nitr. oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2
