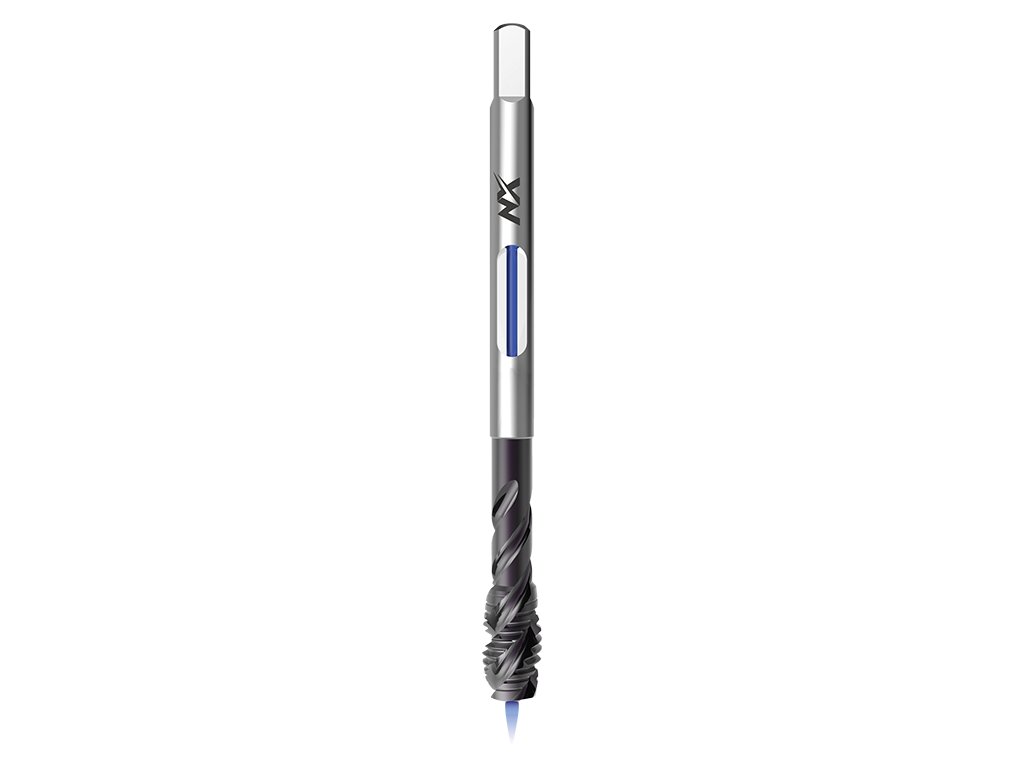

4220NXIKZ - Strojní závitník se šroubovitou drážkou 50°

Kód: 043036324120000
od 2 483 Kč –20 %
4220NXIKZ - Strojní závitník se šroubovitou drážkou 50°
od 2 483 Kč –20 % od 1 986 Kč od 1 642 Kč bez DPH

Zvolte variantu

Katalogové číslo: 4220NXIKZ

Vysoce výkonný strojní závitník se šroubovitou drážkou 50° a axiálním vnitřním chlazením pro metrický závit, DIN 376, povlak Balinit Hardlube, pro univerzální použití.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ UNI: Závitník pro univerzální použitíTyp UNI:   Závitník pro univerzální použití

Materiál závitníku: Prášková rychlořezná ocelMateriál závitníku:   Prášková rychlořezná ocel

Druh povlaku: Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)Druh povlaku:   Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitů: ISO 2 - 6HXLícování závitů:   ISO 2 - 6HX

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 50°Úhel šroubové drážky:   50°

Způsob chlazení: Vnitřní přívod chladící kapalinyZpůsob chlazení:   Vnitřní přívod chladící kapaliny

Typ otvoru: Neprůchozí (délka závitu L < 2,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2,5xd1)


Detailní informace

Rozměr: M 12x1,75 6HX
Skladem | 043036324120000
2 483 Kč
1 986 Kč
1 642 Kč bez DPH
Rozměr: M 16x2 6HX
Skladem | 043036324160000
3 511 Kč
2 809 Kč
2 322 Kč bez DPH
Rozměr: M 20x2,5 6HX
Skladem | 043036324200000
5 286 Kč
4 229 Kč
3 495 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 4220NXIKZ

Vysoce výkonný strojní závitník se šroubovitou drážkou 50° a axiálním vnitřním chlazením pro metrický závit, DIN 376, povlak Balinit Hardlube, pro univerzální použití.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ UNI: Závitník pro univerzální použitíTyp UNI:   Závitník pro univerzální použití

Materiál závitníku: Prášková rychlořezná ocelMateriál závitníku:   Prášková rychlořezná ocel

Druh povlaku: Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)Druh povlaku:   Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitů: ISO 2 - 6HXLícování závitů:   ISO 2 - 6HX

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 50°Úhel šroubové drážky:   50°

Způsob chlazení: Vnitřní přívod chladící kapalinyZpůsob chlazení:   Vnitřní přívod chladící kapaliny

Typ otvoru: Neprůchozí (délka závitu L < 2,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm218-22
P1.2Nelegované lité oceli <500N/mm218-22
P2.1Automatové oceli <800N/mm210-12
P2.2Konstrukční oceli <800N/mm210-12
P2.3Nelegované lité oceli <800N/mm210-12
P3.1Cement. a nitr. oceli <1200N/mm210-12
P3.2Zušlechtěné oceli <1200N/mm210-12
P3.3Nástrojové oceli <1200N/mm210-12
P4.1Vysoce legované oceli <1400N/mm210-12
P4.2Zušlechtěné oceli <1400N/mm210-12
M5.1Nerezavějící oceli 450-800N/mm210-12
M5.2Nerezavějící oceli 600-1000N/mm210-12
K6.1Šedá litina12-18
K6.2Tvárná a temper. litina 12-18
N7.1Čistý hliník 26-32
N8.1Legovaný hliník Si<10%12-18
N8.2Legovaný hliník Si>10%12-18
N9.1Měď čistá18-22
N10.1Slitiny mědi s krátkou třískou10-12
N10.2Slitiny mědi s dlouhou třískou 10-12
N11.1Zinek a slitiny zinku 10-12



Rozměry výrobků:

4220NXIKZ: kreslenka
d1Ptoll1l2d2aotvor
M 121,756HX110189710,2
M 1626HX1102012914
M 202,56HX14025161217,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NX Precision Taps
Typ závitu: Metrický závit ISO
Norma: DIN 376
Povrchová úprava: HL
Typ otvoru: průchozí (délka závitu L > 1,5xd1), neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 6HX
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Vysoce legované oceli <1400N/mm2, Zušlechtěné oceli <1400N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Šedá litina, Tvárná a temper. litina, Čistý hliník, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Měď čistá, Slitiny mědi s krátkou třískou, Slitiny mědi s dlouhou třískou, Zinek a slitiny zinku
