4220NX - Strojní závitník se šroubovitou drážkou 50°

Kód: 042036524087000
od 1 202 Kč –20 %

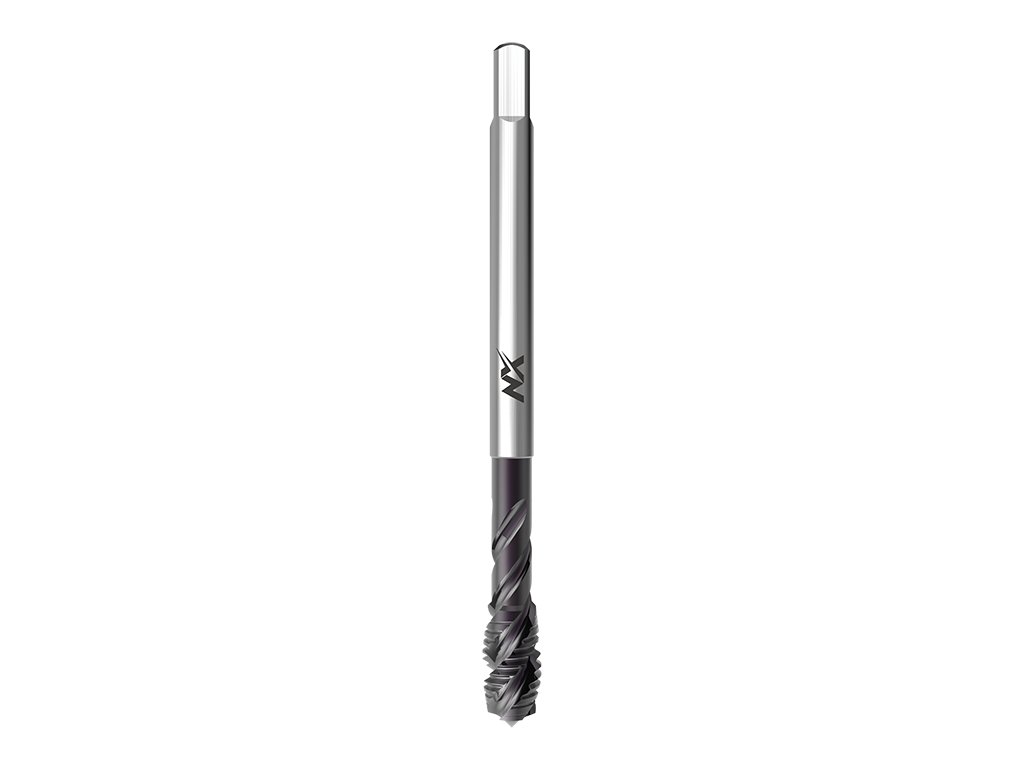

4220NX - Strojní závitník se šroubovitou drážkou 50°
od 1 202 Kč –20 % od 962 Kč od 794 Kč bez DPH

Zvolte variantu

Katalogové číslo: 4220NX

Vysoce výkonný strojní závitník se šroubovitou drážkou 50° pro metrický závit, DIN 376, povlak Balinit Hardlube, pro univerzální použití.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Závit MF: Metrický ISO závit jemnýZávit MF:   Metrický ISO závit jemný

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ UNI: Závitník pro univerzální použitíTyp UNI:   Závitník pro univerzální použití

Materiál závitníku: Prášková rychlořezná ocelMateriál závitníku:   Prášková rychlořezná ocel

Druh povlaku: Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)Druh povlaku:   Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Norma závitníku: DIN 374Norma závitníku:   DIN 374

Lícování závitů: ISO 2 - 6HXLícování závitů:   ISO 2 - 6HX

Lícování závitů: ISO 3 - 6GXLícování závitů:   ISO 3 - 6GX

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 50°Úhel šroubové drážky:   50°

Typ otvoru: Neprůchozí (délka závitu L < 2,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2,5xd1)


Detailní informace

Rozměr: M 8x1 6HX
Skladem (>5 ks) | 042036524087000
1 202 Kč
962 Kč
794 Kč bez DPH
Rozměr: M 10x1 6HX
Skladem (4 ks) | 042036524107000
1 402 Kč
1 122 Kč
927 Kč bez DPH
Rozměr: M 10x1,25 6HX
Skladem (>5 ks) | 042036524106000
1 402 Kč
1 122 Kč
927 Kč bez DPH
Rozměr: M 12x1 6HX
Skladem (>5 ks) | 042036524127000
1 915 Kč
1 532 Kč
1 266 Kč bez DPH
Rozměr: M 12x1,25 6HX
Skladem (2 ks) | 042036524126000
1 915 Kč
1 532 Kč
1 266 Kč bez DPH
Rozměr: M 12x1,5 6HX
Skladem (>5 ks) | 042036524125000
1 915 Kč
1 532 Kč
1 266 Kč bez DPH
Rozměr: M 12x1,75 6HX
Skladem (>5 ks) | 042036324120000
1 655 Kč
1 324 Kč
1 094 Kč bez DPH
Rozměr: M 14x1,5 6HX
Skladem (4 ks) | 042036524145000
2 270 Kč
1 816 Kč
1 501 Kč bez DPH
Rozměr: M 14x2 6HX
Skladem (>5 ks) | 042036324140000
2 203 Kč
1 762 Kč
1 457 Kč bez DPH
Rozměr: M 16x1,5 6HX
Skladem (>5 ks) | 042036524165000
3 216 Kč
2 573 Kč
2 126 Kč bez DPH
Rozměr: M 16x2 6HX
Skladem (>5 ks) | 042036324160000
2 430 Kč
1 944 Kč
1 606 Kč bez DPH
Rozměr: M 18x1,5 6HX
Skladem (5 ks) | 042036524185000
4 780 Kč
3 824 Kč
3 160 Kč bez DPH
Rozměr: M 20x1,5 6HX
Skladem (2 ks) | 042036524205000
5 533 Kč
4 426 Kč
3 658 Kč bez DPH
Rozměr: M 20x2,5 6HX
Skladem (>5 ks) | 042036324200000
4 086 Kč
3 269 Kč
2 702 Kč bez DPH
Rozměr: M 24x3 6HX
Skladem (>5 ks) | 042036324240000
4 206 Kč
3 365 Kč
2 781 Kč bez DPH
Rozměr: M 27x3 6HX
Skladem (5 ks) | 042036324270000
4 453 Kč
3 562 Kč
2 944 Kč bez DPH
Rozměr: M 30x3,5 6HX
Skladem (1 ks) | 042036324300000
5 326 Kč
4 261 Kč
3 522 Kč bez DPH
Rozměr: M 12x1,75 6GX
Skladem (3 ks) | 042036326120000
1 655 Kč
1 324 Kč
1 094 Kč bez DPH
Rozměr: M 16x2 6GX
Skladem (3 ks) | 042036326160000
2 416 Kč
1 933 Kč
1 598 Kč bez DPH
Rozměr: M 20x2,5 6GX
Skladem (1 ks) | 042036326200000
4 780 Kč
3 824 Kč
3 160 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 4220NX

Vysoce výkonný strojní závitník se šroubovitou drážkou 50° pro metrický závit, DIN 376, povlak Balinit Hardlube, pro univerzální použití.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Závit MF: Metrický ISO závit jemnýZávit MF:   Metrický ISO závit jemný

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ UNI: Závitník pro univerzální použitíTyp UNI:   Závitník pro univerzální použití

Materiál závitníku: Prášková rychlořezná ocelMateriál závitníku:   Prášková rychlořezná ocel

Druh povlaku: Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)Druh povlaku:   Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Norma závitníku: DIN 374Norma závitníku:   DIN 374

Lícování závitů: ISO 2 - 6HXLícování závitů:   ISO 2 - 6HX

Lícování závitů: ISO 3 - 6GXLícování závitů:   ISO 3 - 6GX

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 50°Úhel šroubové drážky:   50°

Typ otvoru: Neprůchozí (délka závitu L < 2,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm218-22
P1.2Nelegované lité oceli <500N/mm218-22
P2.1Automatové oceli <800N/mm210-12
P2.2Konstrukční oceli <800N/mm210-12
P2.3Nelegované lité oceli <800N/mm210-12
P3.1Cement. a nitr. oceli <1200N/mm210-12
P3.2Zušlechtěné oceli <1200N/mm210-12
P3.3Nástrojové oceli <1200N/mm210-12
P4.1Vysoce legované oceli <1400N/mm210-12
P4.2Zušlechtěné oceli <1400N/mm210-12
M5.1Nerezavějící oceli 450-800N/mm210-12
M5.2Nerezavějící oceli 600-1000N/mm210-12
K6.1Šedá litina12-18
K6.2Tvárná a temper. litina 12-18
N7.1Čistý hliník 26-32
N8.1Legovaný hliník Si<10%12-18
N8.2Legovaný hliník Si>10%12-18
N9.1Měď čistá18-22
N10.1Slitiny mědi s krátkou třískou10-12
N10.2Slitiny mědi s dlouhou třískou 10-12
N11.1Zinek a slitiny zinku 10-12



Rozměry výrobků:

4220NX: kreslenka
d1Ptoll1l2d2aotvor
M 816HX901064,97
M 101,256HX1001275,58,75
M 1016HX901275,59
M 121,756GX110189710,2
M 121,256HX100149710,75
M 1216HX100149711
M 121,756HX110189710,2
M 121,56HX100149710,5
M 1426HX1102011912
M 141,56HX1001611912,5
M 161,56HX1001612914,5
M 1626GX1102012914
M 1626HX1102012914
M 181,56HX11020141116,5
M 202,56GX14025161217,5
M 202,56HX14025161217,5
M 201,56HX12520161218,5
M 2436HX160301814,521
M 2736HX16030201624
M 303,56HX18035221826,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NX Precision Taps
Typ závitu: Metrický závit ISO
Norma: DIN 376, DIN 374
Povrchová úprava: HL
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 6HX, 6GX
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Vysoce legované oceli <1400N/mm2, Zušlechtěné oceli <1400N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Šedá litina, Tvárná a temper. litina, Čistý hliník, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Měď čistá, Slitiny mědi s krátkou třískou, Slitiny mědi s dlouhou třískou, Zinek a slitiny zinku
