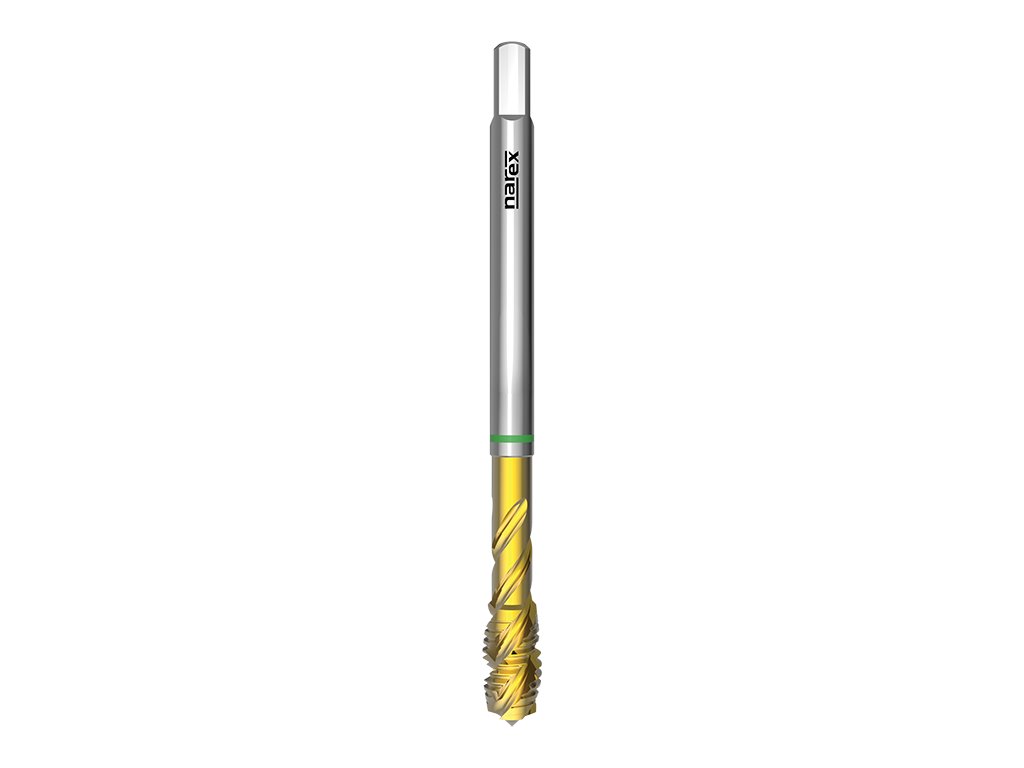

4210 - Strojní závitník se šroubovitou drážkou 40°

Kód: 041535324120000
od 976 Kč od 807 Kč bez DPH

Zvolte variantu

Katalogové číslo: 4210

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 376, povlak TiN, vhodný pro univerzální použití



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ UNI: Závitník pro univerzální použitíTyp UNI:   Závitník pro univerzální použití

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: M 12x1,75 6H
Skladem | 041535324120000
976 Kč
807 Kč bez DPH
Rozměr: M 14x2 6H
Skladem | 041535324140000
1 218 Kč
1 007 Kč bez DPH
Rozměr: M 16x2 6H
Skladem | 041535324160000
1 338 Kč
1 106 Kč bez DPH
Rozměr: M 18x2,5 6H
Skladem | 041535324180000
1 937 Kč
1 601 Kč bez DPH
Rozměr: M 20x2,5 6H
Skladem | 041535324200000
1 993 Kč
1 647 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 4210

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 376, povlak TiN, vhodný pro univerzální použití



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ UNI: Závitník pro univerzální použitíTyp UNI:   Závitník pro univerzální použití

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P2.1Automatové oceli <800N/mm28-10
P2.2Konstrukční oceli <800N/mm28-10
P3.1Cement. a nitr. oceli <1200N/mm24-6
P3.2Zušlechtěné oceli <1200N/mm24-6
P3.3Nástrojové oceli <1200N/mm24-6
M5.1Nerezavějící oceli 450-800N/mm26-10
M5.2Nerezavějící oceli 600-1000N/mm24-7
K6.1Šedá litina8-12
K6.2Tvárná a temper. litina 7-10
N8.1Legovaný hliník Si<10%12-20
N8.2Legovaný hliník Si>10%12-20
N10.2Slitiny mědi s dlouhou třískou 12-20



Rozměry výrobků:

4210: kreslenka
d1Ptoll1l2d2aotvor
M 121,756H110189710,2
M 1426H1102011912
M 1626H1102012914
M 182,56H12525141115,5
M 202,56H14025161217,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 376
Povrchová úprava: TiN
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 6H
Obraběný materiál: Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Šedá litina, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s dlouhou třískou
