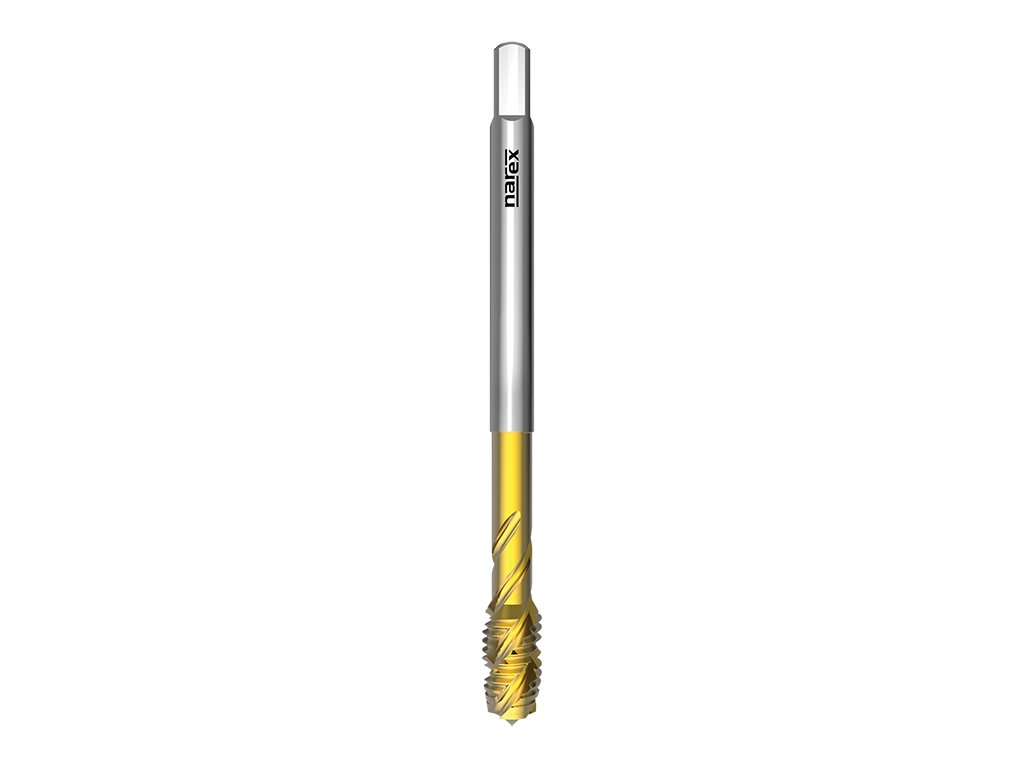

4064 - Strojní závitník se šroubovitou drážkou 40°

Kód: 041535930012000
od 886 Kč od 732 Kč bez DPH

Zvolte variantu

Katalogové číslo: 4064

Strojní závitník pro americký unifikovaný hrubý závit se šroubovitou drážkou, DIN 376, povlak TiN vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně tvárnou a temperovanou litinu, slitiny hliníku s Si>10 %



Závit UNC: Unifikovaný hrubý závitZávit UNC:   Unifikovaný hrubý závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: ~ DIN 376Norma závitníku:   ~ DIN 376

Lícování závitů: 2BLícování závitů:   2B

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: UNC 7/16x14 2B
Momentálně nedostupné | 041535930012000
886 Kč
732 Kč bez DPH
Rozměr: UNC 1/2x13 2B
Skladem | 041535930013000
893 Kč
738 Kč bez DPH
Rozměr: UNC 9/16x12 2B
Skladem | 041535930014000
1 268 Kč
1 048 Kč bez DPH
Rozměr: UNC 5/8x11 2B
Skladem | 041535930015000
1 199 Kč
991 Kč bez DPH
Rozměr: UNC 3/4x10 2B
Skladem | 041535930017000
1 500 Kč
1 240 Kč bez DPH
Rozměr: UNC 7/8x9 2B
Skladem | 041535930019000
1 837 Kč
1 518 Kč bez DPH
Rozměr: UNC 1x8 2B
Skladem | 041535930021000
2 494 Kč
2 061 Kč bez DPH
Rozměr: UNC 1 1/8x7 2B
Momentálně nedostupné | 041535930022000
3 288 Kč
2 717 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 4064

Strojní závitník pro americký unifikovaný hrubý závit se šroubovitou drážkou, DIN 376, povlak TiN vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně tvárnou a temperovanou litinu, slitiny hliníku s Si>10 %



Parametry:

Závit UNC: Unifikovaný hrubý závitZávit UNC:   Unifikovaný hrubý závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: ~ DIN 376Norma závitníku:   ~ DIN 376

Lícování závitů: 2BLícování závitů:   2B

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P2.2Konstrukční oceli <800N/mm212-15
P2.3Nelegované lité oceli <800N/mm212-15
K6.2Tvárná a temper. litina 6-8
N8.1Legovaný hliník Si<10%15-30
N8.2Legovaný hliník Si>10%14-20
N10.2Slitiny mědi s dlouhou třískou 10-15



Rozměry výrobků:

4064: kreslenka
d1Ptoll1l2d2aotvor
UNC 7/16142B1001886,29,4
UNC 1/2132B110209710,75
UNC 9/16122B1102011912,25
UNC 5/8112B1102012913,5
UNC 3/4102B12525141116,5
UNC 7/892B140251814,519,5
UNC 182B160301814,522,25
UNC 1 1/872B18035221825

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Unifikovaný hrubý závit UNC
Norma: DIN ≈376
Povrchová úprava: TiN
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 2B
Obraběný materiál: Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s dlouhou třískou
