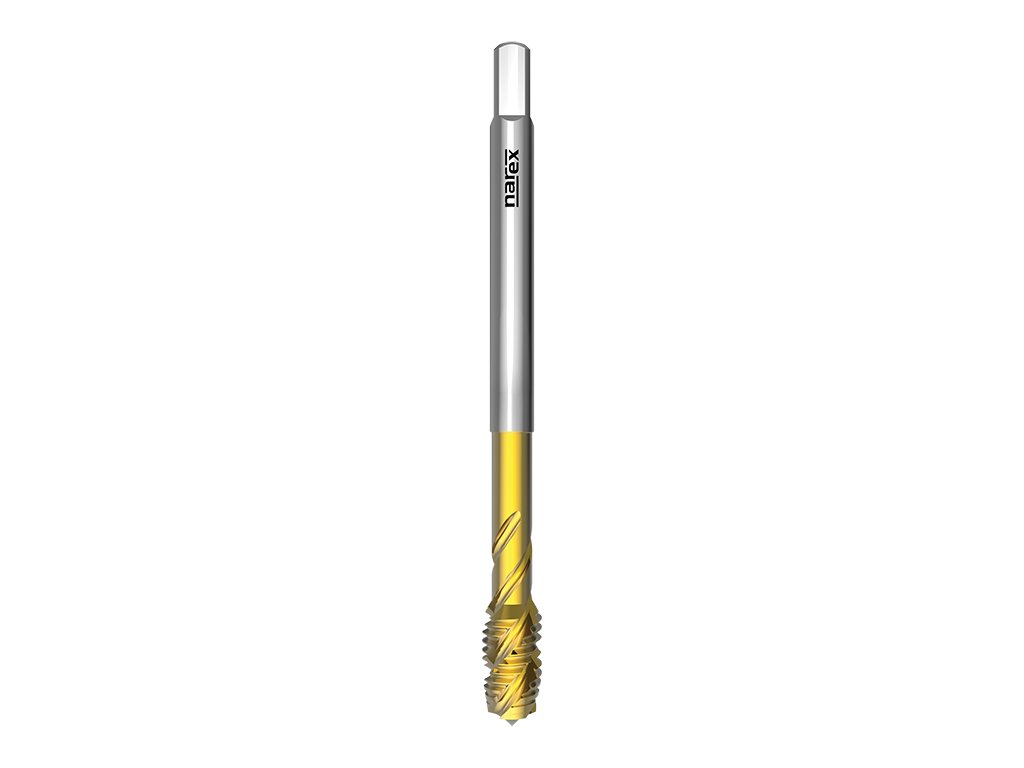

4060 - Strojní závitník se šroubovitou drážkou 40°
Kód: 041535318030000
Rozměr: M 3x0,5 6H
Na dotaz
| 041535318030000
EAN: 8595111936871
520 Kč
416 Kč
344 Kč
bez DPH
Rozměr: M 4x0,5 6H
Skladem
(>5 ks)
| 041535518041000
EAN: 8595111939551
797 Kč
638 Kč
527 Kč
bez DPH
Rozměr: M 4x0,7 6H
Skladem
(>5 ks)
| 041535318040000
EAN: 8595111936888
526 Kč
421 Kč
348 Kč
bez DPH
Rozměr: M 5x0,5 6H
Skladem
(>5 ks)
| 041535518051000
EAN: 8595111939568
806 Kč
645 Kč
533 Kč
bez DPH
Rozměr: M 5x0,8 6H
Skladem
(>5 ks)
| 041535318050000
EAN: 8595111936895
543 Kč
434 Kč
359 Kč
bez DPH
Rozměr: M 6x0,5 6H
Skladem
(2 ks)
| 041535518061000
EAN: 8595111939575
806 Kč
645 Kč
533 Kč
bez DPH
Rozměr: M 6x0,75 6H
Skladem
(>5 ks)
| 041535518068000
EAN: 8595111939582
803 Kč
642 Kč
531 Kč
bez DPH
Rozměr: M 6x1 6H
Skladem
(>5 ks)
| 041535318060000
EAN: 8595111936901
543 Kč
434 Kč
359 Kč
bez DPH
Rozměr: M 7x0,75 6H
Skladem
(>5 ks)
| 041535518078000
EAN: 8595111939599
941 Kč
753 Kč
622 Kč
bez DPH
Rozměr: M 7x1 6H
Na dotaz
| 041535318070000
EAN: 8595111936918
748 Kč
598 Kč
494 Kč
bez DPH
Rozměr: M 8x0,75 6H
Skladem
(>5 ks)
| 041535518088000
EAN: 8595111939612
876 Kč
701 Kč
579 Kč
bez DPH
Rozměr: M 8x1 6H
Skladem
(>5 ks)
| 041535518087000
EAN: 8595111939605
803 Kč
642 Kč
531 Kč
bez DPH
Rozměr: M 8x1,25 6H
Skladem
(>5 ks)
| 041535318080000
EAN: 8595111936925
605 Kč
484 Kč
400 Kč
bez DPH
Rozměr: M 9x1 6H
Skladem
(5 ks)
| 041535518097000
EAN: 8595111939636
1 145 Kč
916 Kč
757 Kč
bez DPH
Rozměr: M 10x0,75 6H
Skladem
(>5 ks)
| 041535518108000
EAN: 8595111939674
1 376 Kč
1 101 Kč
910 Kč
bez DPH
Rozměr: M 10x1 6H
Skladem
(>5 ks)
| 041535518107000
EAN: 8595111939667
865 Kč
692 Kč
572 Kč
bez DPH
Rozměr: M 10x1,25 6H
Skladem
(>5 ks)
| 041535518106000
EAN: 8595111939650
1 187 Kč
950 Kč
785 Kč
bez DPH
Rozměr: M 10x1,5 6H
Skladem
(>5 ks)
| 041535318100000
EAN: 8595111936949
751 Kč
601 Kč
497 Kč
bez DPH
Rozměr: M 11x1 6H
Skladem
(2 ks)
| 041535518117000
EAN: 8595111939681
1 279 Kč
1 023 Kč
846 Kč
bez DPH
Rozměr: M 12x1 6H
Skladem
(>5 ks)
| 041535518127000
EAN: 8595111939711
1 033 Kč
826 Kč
683 Kč
bez DPH
Rozměr: M 12x1,25 6H
Skladem
(>5 ks)
| 041535518126000
EAN: 8595111939704
1 331 Kč
1 065 Kč
880 Kč
bez DPH
Rozměr: M 12x1,5 6H
Skladem
(>5 ks)
| 041535518125000
EAN: 8595111939698
975 Kč
780 Kč
645 Kč
bez DPH
Rozměr: M 12x1,75 6H
Skladem
(>5 ks)
| 041535318120000
EAN: 8595111936956
876 Kč
701 Kč
579 Kč
bez DPH
Rozměr: M 14x1 6H
Skladem
(>5 ks)
| 041535518147000
EAN: 8595111939742
1 331 Kč
1 065 Kč
880 Kč
bez DPH
Rozměr: M 14x1,25 6H
Skladem
(>5 ks)
| 041535518146000
EAN: 8595111939735
1 387 Kč
1 110 Kč
917 Kč
bez DPH
Rozměr: M 14x1,5 6H
Skladem
(>5 ks)
| 041535518145000
EAN: 8595111939728
1 268 Kč
1 014 Kč
838 Kč
bez DPH
Rozměr: M 14x2 6H
Skladem
(>5 ks)
| 041535318140000
EAN: 8595111936963
1 093 Kč
874 Kč
722 Kč
bez DPH
Rozměr: M 15x1 6H
Skladem
(2 ks)
| 041535518157000
EAN: 8595111939759
1 762 Kč
1 410 Kč
1 165 Kč
bez DPH
Rozměr: M 16x1 6H
Skladem
(>5 ks)
| 041535518167000
EAN: 8595111939773
1 575 Kč
1 260 Kč
1 042 Kč
bez DPH
Rozměr: M 16x1,5 6H
Skladem
(>5 ks)
| 041535518165000
EAN: 8595111939766
1 537 Kč
1 230 Kč
1 016 Kč
bez DPH
Rozměr: M 16x2 6H
Skladem
(>5 ks)
| 041535318160000
EAN: 8595111936970
1 203 Kč
962 Kč
795 Kč
bez DPH
Rozměr: M 18x1 6H
Skladem
(>5 ks)
| 041535518187000
EAN: 8595111939810
1 946 Kč
1 557 Kč
1 286 Kč
bez DPH
Rozměr: M 18x1,5 6H
Skladem
(>5 ks)
| 041535518185000
EAN: 8595111939803
1 745 Kč
1 396 Kč
1 154 Kč
bez DPH
Rozměr: M 18x2 6H
Skladem
(>5 ks)
| 041535518184000
EAN: 8595111939797
2 082 Kč
1 666 Kč
1 377 Kč
bez DPH
Rozměr: M 18x2,5 6H
Skladem
(>5 ks)
| 041535318180000
EAN: 8595111936987
1 732 Kč
1 386 Kč
1 145 Kč
bez DPH
Rozměr: M 20x1 6H
Skladem
(2 ks)
| 041535518207000
EAN: 8595111939841
2 163 Kč
1 730 Kč
1 430 Kč
bez DPH
Rozměr: M 20x1,5 6H
Skladem
(>5 ks)
| 041535518205000
EAN: 8595111939834
1 988 Kč
1 590 Kč
1 314 Kč
bez DPH
Rozměr: M 20x2 6H
Skladem
(>5 ks)
| 041535518204000
EAN: 8595111939827
2 714 Kč
2 171 Kč
1 794 Kč
bez DPH
Rozměr: M 20x2,5 6H
Skladem
(>5 ks)
| 041535318200000
EAN: 8595111936994
1 787 Kč
1 430 Kč
1 182 Kč
bez DPH
Rozměr: M 22x1 6H
Skladem
(2 ks)
| 041535518227000
EAN: 8595111939872
2 829 Kč
2 263 Kč
1 870 Kč
bez DPH
Rozměr: M 22x1,5 6H
Skladem
(>5 ks)
| 041535518225000
EAN: 8595111939865
2 286 Kč
1 829 Kč
1 511 Kč
bez DPH
Rozměr: M 22x2 6H
Skladem
(1 ks)
| 041535518224000
EAN: 8595111939858
2 940 Kč
2 352 Kč
1 944 Kč
bez DPH
Rozměr: M 22x2,5 6H
Skladem
(>5 ks)
| 041535318220000
EAN: 8595111937007
2 397 Kč
1 918 Kč
1 585 Kč
bez DPH
Rozměr: M 24x1 6H
Skladem
(>5 ks)
| 041535518247000
EAN: 8595111939902
3 007 Kč
2 406 Kč
1 988 Kč
bez DPH
Rozměr: M 24x1,5 6H
Skladem
(>5 ks)
| 041535518245000
EAN: 8595111939896
2 511 Kč
2 009 Kč
1 660 Kč
bez DPH
Rozměr: M 24x2 6H
Skladem
(>5 ks)
| 041535518244000
EAN: 8595111939889
2 818 Kč
2 254 Kč
1 863 Kč
bez DPH
Rozměr: M 24x3 6H
Skladem
(>5 ks)
| 041535318240000
EAN: 8595111937014
2 281 Kč
1 825 Kč
1 508 Kč
bez DPH
Rozměr: M 25x1,5 6H
Skladem
(4 ks)
| 041535518255000
EAN: 8595111939919
4 237 Kč
3 390 Kč
2 802 Kč
bez DPH
Rozměr: M 26x1,5 6H
Skladem
(>5 ks)
| 041535518265000
EAN: 8595111939926
3 505 Kč
2 804 Kč
2 318 Kč
bez DPH
Rozměr: M 27x1 6H
Na dotaz
| 041535518277000
EAN: 8595111939957
4 216 Kč
3 373 Kč
2 787 Kč
bez DPH
Rozměr: M 27x1,5 6H
Na dotaz
| 041535518275000
EAN: 8595111939940
3 631 Kč
2 905 Kč
2 401 Kč
bez DPH
Rozměr: M 27x2 6H
Skladem
(3 ks)
| 041535518274000
EAN: 8595111939933
4 054 Kč
3 243 Kč
2 680 Kč
bez DPH
Rozměr: M 27x3 6H
Skladem
(>5 ks)
| 041535318270000
EAN: 8595111937021
3 065 Kč
2 452 Kč
2 026 Kč
bez DPH
Rozměr: M 28x1,5 6H
Skladem
(5 ks)
| 041535518285000
EAN: 8595111939971
4 027 Kč
3 222 Kč
2 662 Kč
bez DPH
Rozměr: M 28x2 6H
Na dotaz
| 041535518284000
EAN: 8595111939964
4 183 Kč
3 346 Kč
2 766 Kč
bez DPH
Rozměr: M 30x1 6H
Na dotaz
| 041535518307000
EAN: 8595111940007
4 901 Kč
3 921 Kč
3 240 Kč
bez DPH
Rozměr: M 30x1,5 6H
Skladem
(1 ks)
| 041535518305000
EAN: 8595111939995
4 396 Kč
3 517 Kč
2 906 Kč
bez DPH
Rozměr: M 30x2 6H
Skladem
(5 ks)
| 041535518304000
EAN: 8595111939988
4 667 Kč
3 734 Kč
3 086 Kč
bez DPH
Rozměr: M 30x3,5 6H
Skladem
(>5 ks)
| 041535318300000
EAN: 8595111937038
3 856 Kč
3 085 Kč
2 550 Kč
bez DPH
Rozměr: M 32x1,5 6H
Skladem
(3 ks)
| 041535518325000
EAN: 8595111940014
5 074 Kč
4 059 Kč
3 354 Kč
bez DPH
Rozměr: M 33x1,5 6H
Na dotaz
| 041535518335000
EAN: 8595111940038
6 089 Kč
4 871 Kč
4 026 Kč
bez DPH
Rozměr: M 33x2 6H
Na dotaz
| 041535518334000
EAN: 8595111940021
6 194 Kč
4 955 Kč
4 095 Kč
bez DPH
Rozměr: M 33x3,5 6H
Skladem
(1 ks)
| 041535318330000
EAN: 8595111937045
5 813 Kč
4 650 Kč
3 843 Kč
bez DPH
Rozměr: M 35x1,5 6H
Na dotaz
| 041535518355000
EAN: 8595111940045
6 477 Kč
5 182 Kč
4 282 Kč
bez DPH
Rozměr: M 36x1,5 6H
Skladem
(2 ks)
| 041535518365000
EAN: 8595111940076
5 974 Kč
4 779 Kč
3 950 Kč
bez DPH
Rozměr: M 36x2 6H
Skladem
(1 ks)
| 041535518364000
EAN: 8595111940069
7 945 Kč
6 356 Kč
5 253 Kč
bez DPH
Rozměr: M 36x3 6H
Skladem
(2 ks)
| 041535518363000
EAN: 8595111940052
7 277 Kč
5 822 Kč
4 811 Kč
bez DPH
Rozměr: M 36x4 6H
Skladem
(4 ks)
| 041535318360000
EAN: 8595111937052
5 813 Kč
4 650 Kč
3 843 Kč
bez DPH
Rozměr: M 12x1,75 6G
Na dotaz
| 041535320120000
EAN: 8595111937076
876 Kč
701 Kč
579 Kč
bez DPH
Rozměr: M 14x2 6G
Na dotaz
| 041535320140000
EAN: 8595111977874
1 093 Kč
874 Kč
722 Kč
bez DPH
Rozměr: M 16x2 6G
Skladem
(3 ks)
| 041535320160000
EAN: 8595111972640
1 203 Kč
962 Kč
795 Kč
bez DPH
Detailní popis produktu
Katalogové číslo: 4060
Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 376, DIN 374 povlak TiN vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně tvárnou a temperovanou litinu, slitiny hliníku s Si>10 %
Parametry:
Závit M: Metrický ISO závit
Závit MF: Metrický ISO závit jemný
Schema profilu závitu: 60°
Norma závitu: DIN 13
Typ N: Závitník pro oceli s pevností do 800 N/mm2
Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSE
Druh povlaku: Povlak nitrid titanu
Norma závitníku: DIN 376
Norma závitníku: DIN 374
Lícování závitu: ISO 2 - 6H
Řezný kužel C: Délka 2-3 stoupání
Úhel šroubové drážky: 40°
Typ otvoru: Neprůchozí (délka závitu L < 2xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P2.2 | Konstrukční oceli <800N/mm2 | 12-15 |
| P2.3 | Nelegované lité oceli <800N/mm2 | 12-15 |
| K6.2 | Tvárná a temper. litina | 6-8 |
| N8.1 | Legovaný hliník Si<10% | 15-30 |
| N8.2 | Legovaný hliník Si>10% | 14-20 |
| N10.2 | Slitiny mědi s dlouhou třískou | 10-15 |
Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 56 | 5 | 2,2 | - | 2,5 |
| M 4 | 0,7 | 6H | 63 | 7 | 2,8 | 2,1 | 3,3 |
| M 4 | 0,5 | 6H | 63 | 7 | 2,8 | 2,1 | 3,5 |
| M 5 | 0,8 | 6H | 70 | 8 | 3,5 | 2,7 | 4,2 |
| M 5 | 0,5 | 6H | 70 | 8 | 3,5 | 2,7 | 4,5 |
| M 6 | 0,5 | 6H | 80 | 10 | 4,5 | 3,4 | 5,5 |
| M 6 | 0,75 | 6H | 80 | 10 | 4,5 | 3,4 | 5,2 |
| M 6 | 1 | 6H | 80 | 10 | 4,5 | 3,4 | 5 |
| M 7 | 1 | 6H | 80 | 10 | 5,5 | 4,3 | 6 |
| M 7 | 0,75 | 6H | 80 | 10 | 5,5 | 4,3 | 6,2 |
| M 8 | 1 | 6H | 90 | 13 | 6 | 4,9 | 7 |
| M 8 | 0,75 | 6H | 80 | 10 | 6 | 4,9 | 7,2 |
| M 8 | 1,25 | 6H | 90 | 13 | 6 | 4,9 | 6,8 |
| M 9 | 1 | 6H | 90 | 13 | 7 | 5,5 | 8 |
| M 10 | 0,75 | 6H | 90 | 12 | 7 | 5,5 | 9,2 |
| M 10 | 1,25 | 6H | 100 | 15 | 7 | 5,5 | 8,8 |
| M 10 | 1,5 | 6H | 100 | 15 | 7 | 5,5 | 8,5 |
| M 10 | 1 | 6H | 90 | 12 | 7 | 5,5 | 9 |
| M 11 | 1 | 6H | 90 | 12 | 8 | 6,2 | 10 |
| M 12 | 1,75 | 6H | 110 | 18 | 9 | 7 | 10,2 |
| M 12 | 1,75 | 6G | 110 | 18 | 9 | 7 | 10,2 |
| M 12 | 1,25 | 6H | 100 | 14 | 9 | 7 | 10,8 |
| M 12 | 1 | 6H | 100 | 14 | 9 | 7 | 11 |
| M 12 | 1,5 | 6H | 100 | 14 | 9 | 7 | 10,5 |
| M 14 | 1,25 | 6H | 100 | 16 | 11 | 9 | 12,8 |
| M 14 | 2 | 6H | 110 | 20 | 11 | 9 | 12 |
| M 14 | 1 | 6H | 100 | 16 | 11 | 9 | 13 |
| M 14 | 2 | 6G | 110 | 20 | 11 | 9 | 12 |
| M 14 | 1,5 | 6H | 100 | 16 | 11 | 9 | 12,5 |
| M 15 | 1 | 6H | 100 | 16 | 12 | 9 | 14 |
| M 16 | 1,5 | 6H | 100 | 16 | 12 | 9 | 14,5 |
| M 16 | 1 | 6H | 100 | 16 | 12 | 9 | 15 |
| M 16 | 2 | 6H | 110 | 20 | 12 | 9 | 14 |
| M 16 | 2 | 6G | 110 | 20 | 12 | 9 | 14 |
| M 18 | 2,5 | 6H | 125 | 25 | 14 | 11 | 15,5 |
| M 18 | 1,5 | 6H | 110 | 20 | 14 | 11 | 16,5 |
| M 18 | 1 | 6H | 110 | 20 | 14 | 11 | 17 |
| M 18 | 2 | 6H | 125 | 20 | 14 | 11 | 16 |
| M 20 | 1 | 6H | 125 | 20 | 16 | 12 | 19 |
| M 20 | 2,5 | 6H | 140 | 25 | 16 | 12 | 17,5 |
| M 20 | 2 | 6H | 140 | 20 | 16 | 12 | 18 |
| M 20 | 1,5 | 6H | 125 | 20 | 16 | 12 | 18,5 |
| M 22 | 1 | 6H | 125 | 20 | 18 | 14,5 | 21 |
| M 22 | 2 | 6H | 140 | 20 | 18 | 14,5 | 20 |
| M 22 | 2,5 | 6H | 140 | 25 | 18 | 14,5 | 19,5 |
| M 22 | 1,5 | 6H | 125 | 20 | 18 | 14,5 | 20,5 |
| M 24 | 1 | 6H | 140 | 22 | 18 | 14,5 | 23 |
| M 24 | 2 | 6H | 140 | 22 | 18 | 14,5 | 22 |
| M 24 | 1,5 | 6H | 140 | 22 | 18 | 14,5 | 22,5 |
| M 24 | 3 | 6H | 160 | 30 | 18 | 14,5 | 21 |
| M 25 | 1,5 | 6H | 140 | 22 | 18 | 14,5 | 23,5 |
| M 26 | 1,5 | 6H | 140 | 22 | 18 | 14,5 | 24,5 |
| M 27 | 1 | 6H | 140 | 22 | 20 | 16 | 26 |
| M 27 | 3 | 6H | 160 | 30 | 20 | 16 | 24 |
| M 27 | 2 | 6H | 140 | 22 | 20 | 16 | 25 |
| M 27 | 1,5 | 6H | 140 | 22 | 20 | 16 | 25,5 |
| M 28 | 2 | 6H | 140 | 22 | 20 | 16 | 26 |
| M 28 | 1,5 | 6H | 140 | 22 | 20 | 16 | 26,5 |
| M 30 | 2 | 6H | 150 | 26 | 22 | 18 | 28 |
| M 30 | 1,5 | 6H | 150 | 26 | 22 | 18 | 28,5 |
| M 30 | 3,5 | 6H | 180 | 35 | 22 | 18 | 26,5 |
| M 30 | 1 | 6H | 150 | 26 | 22 | 18 | 29 |
| M 32 | 1,5 | 6H | 150 | 26 | 22 | 18 | 30,5 |
| M 33 | 2 | 6H | 160 | 28 | 25 | 20 | 31 |
| M 33 | 1,5 | 6H | 160 | 28 | 25 | 20 | 31,5 |
| M 33 | 3,5 | 6H | 180 | 35 | 25 | 20 | 29,5 |
| M 35 | 1,5 | 6H | 170 | 28 | 28 | 22 | 33,5 |
| M 36 | 4 | 6H | 200 | 40 | 28 | 22 | 32 |
| M 36 | 3 | 6H | 200 | 36 | 28 | 22 | 33 |
| M 36 | 2 | 6H | 170 | 28 | 28 | 22 | 34 |
| M 36 | 1,5 | 6H | 170 | 28 | 28 | 22 | 34,5 |
Doplňkové parametry
| Kategorie: | Strojní závitníky |
|---|---|
| Produktová řada: | Produktová řada NAREX Ždánice |
| Typ závitu: | Metrický závit ISO, Metrický jemný závit ISO |
| Norma: | DIN 376, DIN 374 |
| Povrchová úprava: | TiN |
| Typ otvoru: | neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1) |
| Lícování: | 6H |
| Obraběný materiál: | Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s dlouhou třískou |
