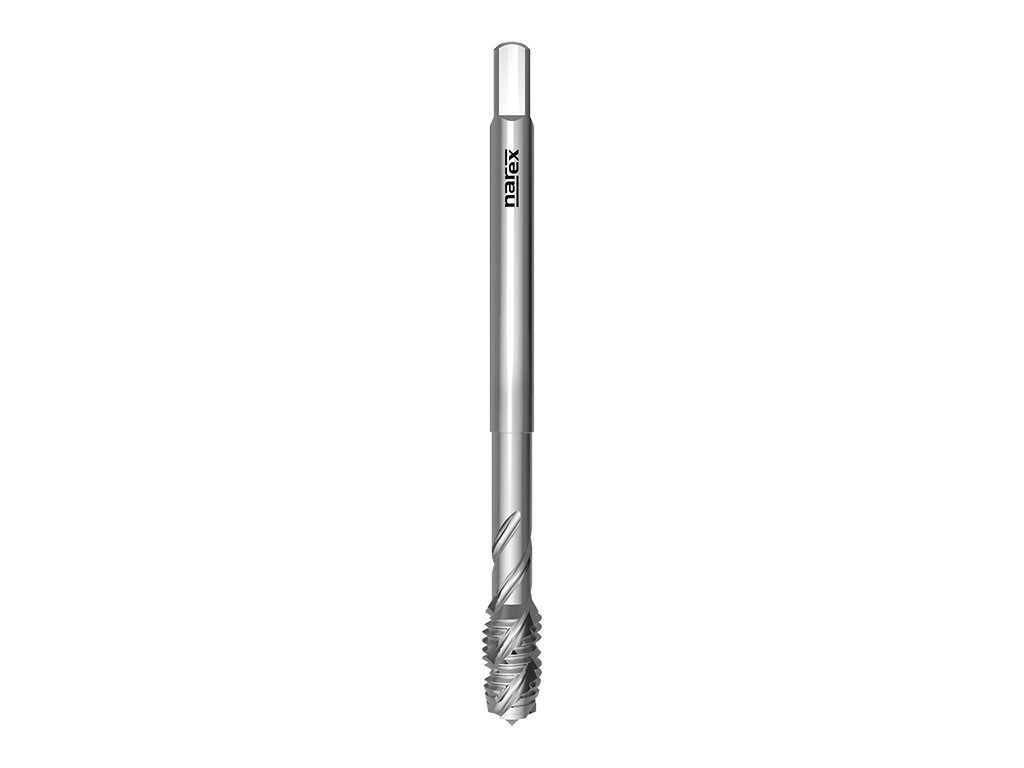

4052 - Strojní závitník se šroubovitou drážkou 35°

Kód: 041531632003000
od 845 Kč od 698 Kč bez DPH

Zvolte variantu

Katalogové číslo: 4052

Strojní závitník pro trubkový závit se šroubovitou drážkou, DIN 5156, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně tvárnou a temperovanou litinu, slitiny hliníku s Si<10 %



Závit G: Trubkový závit válcovýZávit G:   Trubkový závit válcový

Schema profilu závitu: 55°Schema profilu závitu:   55°

Norma závitu: DIN ISO 228Norma závitu:   DIN ISO 228

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: DIN 5156Norma závitníku:   DIN 5156

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 35°Úhel šroubové drážky:   35°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: G 1/8"x28
Momentálně nedostupné | 041531632003000
845 Kč
698 Kč bez DPH
Rozměr: G 1/4"x19
Skladem | 041531632007000
1 183 Kč
978 Kč bez DPH
Rozměr: G 3/8"x19
Momentálně nedostupné | 041531632011000
1 406 Kč
1 162 Kč bez DPH
Rozměr: G 1/2"x14
Skladem | 041531632013000
1 791 Kč
1 480 Kč bez DPH
Rozměr: G 5/8"x14
Skladem | 041531632015000
2 280 Kč
1 884 Kč bez DPH
Rozměr: G 3/4"x14
Skladem | 041531632017000
2 881 Kč
2 381 Kč bez DPH
Rozměr: G 7/8"x14
Skladem | 041531632019000
3 250 Kč
2 686 Kč bez DPH
Rozměr: G 1"x11
Momentálně nedostupné | 041531632021000
3 745 Kč
3 095 Kč bez DPH
Rozměr: G 1 1/8"x11
Skladem | 041531632022000
4 904 Kč
4 053 Kč bez DPH
Rozměr: G 1 1/4"x11
Skladem | 041531632023000
5 923 Kč
4 895 Kč bez DPH
Rozměr: G 1 1/2"x11
Momentálně nedostupné | 041531632025000
8 334 Kč
6 888 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 4052

Strojní závitník pro trubkový závit se šroubovitou drážkou, DIN 5156, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně tvárnou a temperovanou litinu, slitiny hliníku s Si<10 %



Parametry:

Závit G: Trubkový závit válcovýZávit G:   Trubkový závit válcový

Schema profilu závitu: 55°Schema profilu závitu:   55°

Norma závitu: DIN ISO 228Norma závitu:   DIN ISO 228

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: DIN 5156Norma závitníku:   DIN 5156

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 35°Úhel šroubové drážky:   35°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P2.2Konstrukční oceli <800N/mm210-14
P2.3Nelegované lité oceli <800N/mm210-14
K6.2Tvárná a temper. litina 4-7
N8.1Legovaný hliník Si<10%14-20
N10.2Slitiny mědi s dlouhou třískou 6-10



Rozměry výrobků:

4052: kreslenka
d1Ptoll1l2d2aotvor
G 1/8"28901275,58,8
G 1/4"191001611911,8
G 3/8"191001612915,25
G 1/2"1412520161219
G 5/8"14125201814,521
G 3/4"1414022201624,5
G 7/8"1415026221828,25
G 1"1116030252030,75
G 1 1/8"1117030282235,5
G 1 1/4"1117030322439,5
G 1 1/2"1119032362945,25

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Trubkový válcový závit
Norma: DIN 5156
Povrchová úprava: -
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: -
Obraběný materiál: Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Tvárná a temper. litina, Legovaný hliník Si<10%, Slitiny mědi s dlouhou třískou
