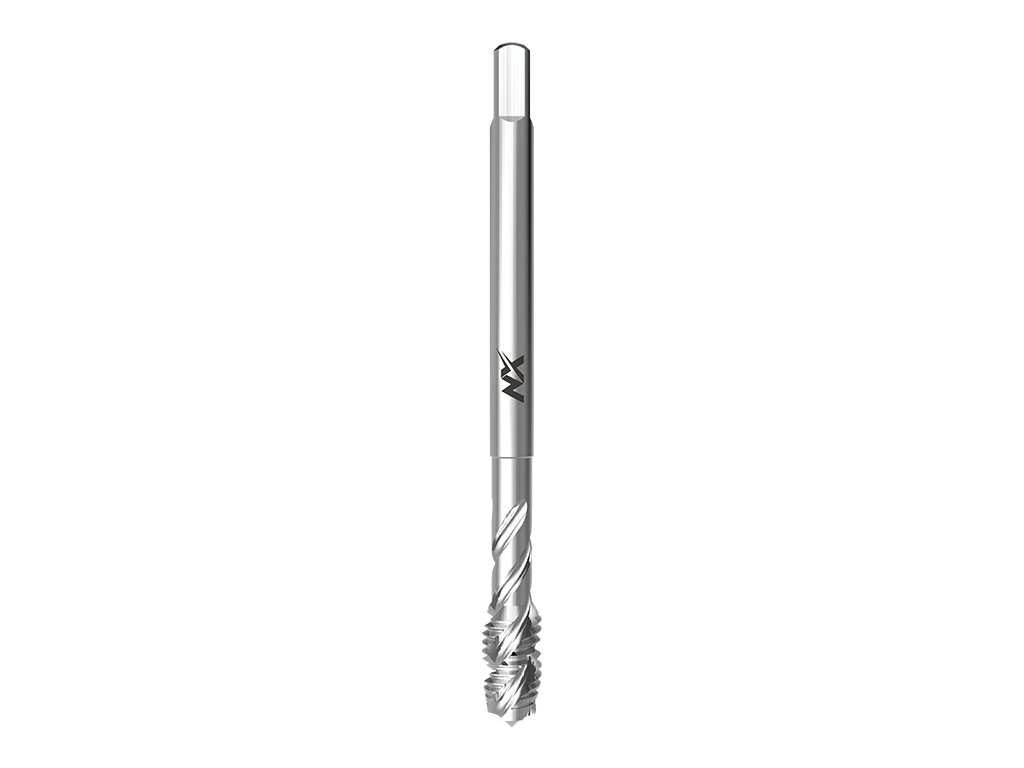

4050NX - Strojní závitník se šroubovitou drážkou 40°

Kód: 042031318120000
od 673 Kč od 556 Kč bez DPH

Zvolte variantu

Katalogové číslo: 4050NX

Vysoce výkonný strojní závitník pro metrický závit se šroubovitou drážkou, DIN 376, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně tvárnou a temperovanou litinu, slitiny hliníku s Si<10 %, slitiny mědi s dlouhou vinutou třískou.



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: M 12x1,75 6H
Skladem | 042031318120000
673 Kč
556 Kč bez DPH
Rozměr: M 14x2 6H
Skladem | 042031318140000
841 Kč
695 Kč bez DPH
Rozměr: M 16x2 6H
Skladem | 042031318160000
928 Kč
767 Kč bez DPH
Rozměr: M 18x2,5 6H
Skladem | 042031318180000
1 339 Kč
1 107 Kč bez DPH
Rozměr: M 20x2,5 6H
Skladem | 042031318200000
1 377 Kč
1 138 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 4050NX

Vysoce výkonný strojní závitník pro metrický závit se šroubovitou drážkou, DIN 376, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně tvárnou a temperovanou litinu, slitiny hliníku s Si<10 %, slitiny mědi s dlouhou vinutou třískou.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm28-10
P1.2Nelegované lité oceli <500N/mm28-10
P2.1Automatové oceli <800N/mm28-10
P2.2Konstrukční oceli <800N/mm28-10
P2.3Nelegované lité oceli <800N/mm28-10
N7.1Čistý hliník 8-10
N8.1Legovaný hliník Si<10%8-10
N8.2Legovaný hliník Si>10%8-10



Rozměry výrobků:

4050NX: kreslenka
d1Ptoll1l2d2aotvor
M 121,756H110189710,2
M 1426H1102011912
M 1626H1102012914
M 182,56H12525141115,5
M 202,56H14025161217,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NX Precision Taps
Typ závitu: Metrický závit ISO
Norma: DIN 376
Povrchová úprava: -
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1)
Lícování: 6H
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Čistý hliník, Legovaný hliník Si<10%, Legovaný hliník Si>10%
