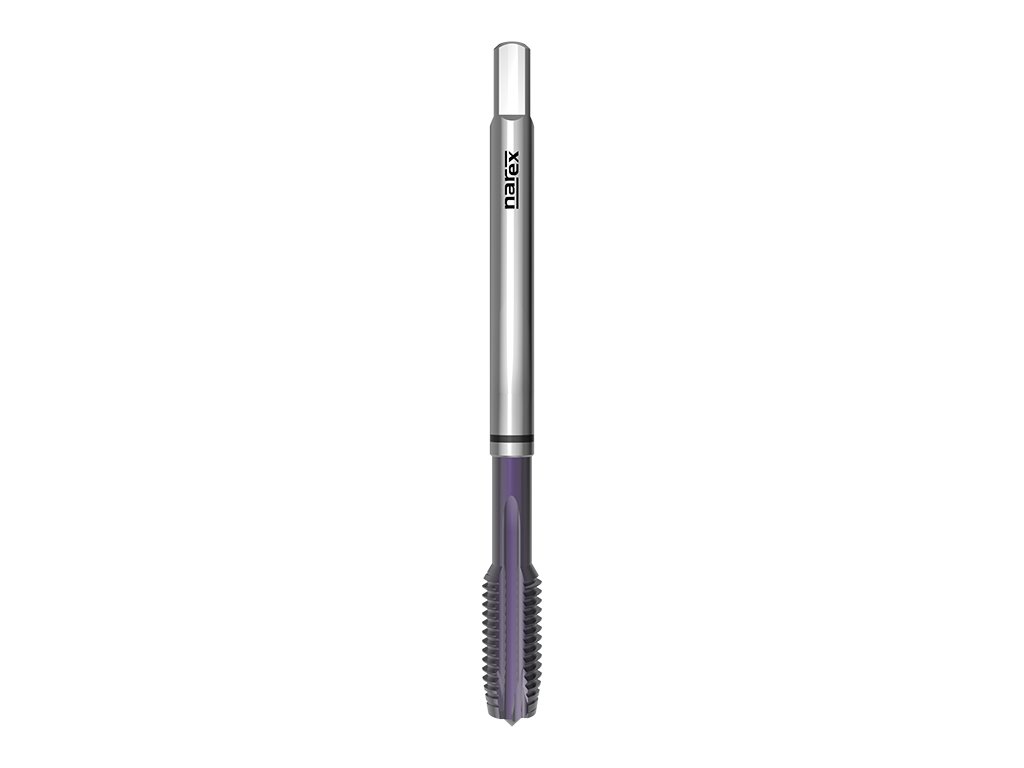

3920 - Strojní závitník s přímou drážkou a lamačem

Kód: 041536278120000
od 1 281 Kč od 1 059 Kč bez DPH

Zvolte variantu

Katalogové číslo: 3920

Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 376, povlak Futura Nano Top, vhodný pro vysoce legované a zušlechtěné oceli



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ H: Závitník pro oceli s pevností do 1400 N/mm2Typ H:   Závitník pro oceli s pevností do 1400 N/mm2

Materiál závitníku: Prášková rychlořezná ocelMateriál závitníku:   Prášková rychlořezná ocel

Druh povlaku: Povlak Balinit® Futura Nano Top (aluminiumnitrid titanu)Druh povlaku:   Povlak Balinit® Futura Nano Top (aluminiumnitrid titanu)

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: M 12x1,75 6H
Skladem | 041536278120000
1 281 Kč
1 059 Kč bez DPH
Rozměr: M 14x2 6H
Skladem | 041536278140000
1 595 Kč
1 318 Kč bez DPH
Rozměr: M 16x2 6H
Momentálně nedostupné | 041536278160000
1 820 Kč
1 504 Kč bez DPH
Rozměr: M 18x2,5 6H
Skladem | 041536278180000
2 548 Kč
2 106 Kč bez DPH
Rozměr: M 20x2,5 6H
Skladem | 041536278200000
2 700 Kč
2 231 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 3920

Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 376, povlak Futura Nano Top, vhodný pro vysoce legované a zušlechtěné oceli



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ H: Závitník pro oceli s pevností do 1400 N/mm2Typ H:   Závitník pro oceli s pevností do 1400 N/mm2

Materiál závitníku: Prášková rychlořezná ocelMateriál závitníku:   Prášková rychlořezná ocel

Druh povlaku: Povlak Balinit® Futura Nano Top (aluminiumnitrid titanu)Druh povlaku:   Povlak Balinit® Futura Nano Top (aluminiumnitrid titanu)

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P4.1Vysoce legované oceli <1400N/mm23-6
P4.2Zušlechtěné oceli <1400N/mm24-8



Rozměry výrobků:

3920: kreslenka
d1Ptoll1l2d2aotvor
M 121,756H110239710,2
M 1426H1102511912
M 1626H1102512914
M 182,56H12530141115,5
M 202,56H14030161217,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 376
Povrchová úprava: FNT
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1)
Lícování: 6H
Obraběný materiál: Vysoce legované oceli <1400N/mm2, Zušlechtěné oceli <1400N/mm2
