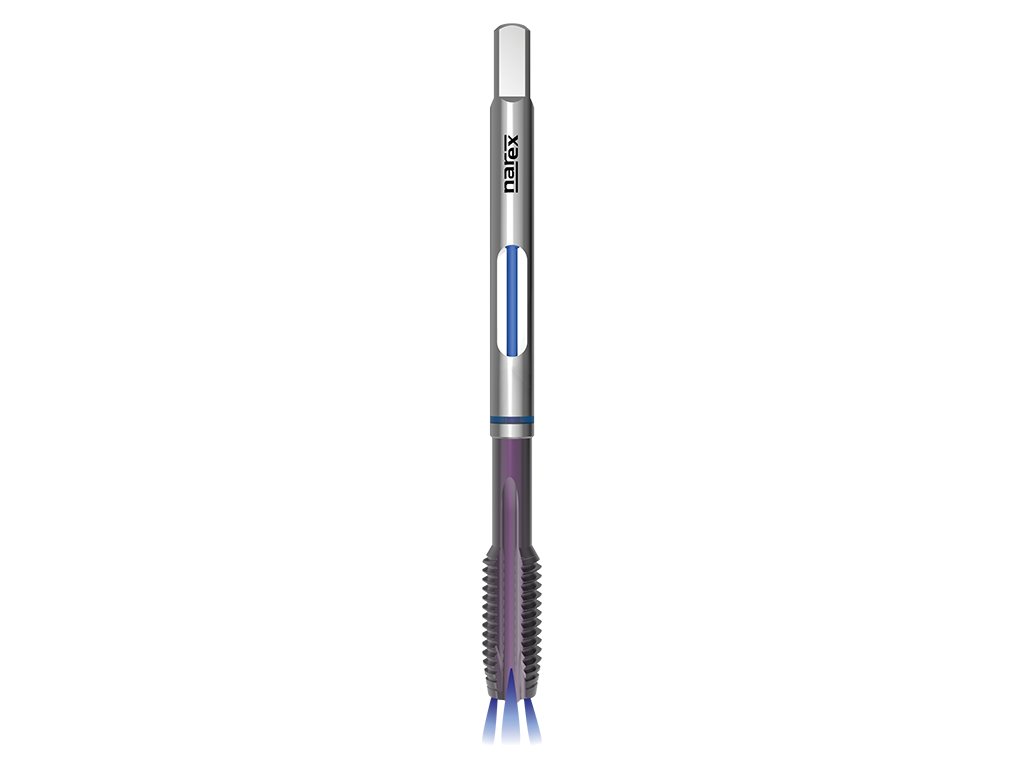

3870IKZN - Strojní závitník s přímou drážkou a lamačem

Kód: 041636284120090
2 835 Kč –20 %
3870IKZN - Strojní závitník s přímou drážkou a lamačem
2 835 Kč –20 % 2 268 Kč 1 874 Kč bez DPH

Zvolte variantu

Katalogové číslo: 3870IKZN

Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek s radiálním vnitřním chlazením, DIN 376, povlak Balinit Hardlube, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, čistou měď a její slitiny s dlouhou vinutou třískou, alternativně pro nástrojové oceli



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Prášková rychlořezná ocelMateriál závitníku:   Prášková rychlořezná ocel

Druh povlaku: Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)Druh povlaku:   Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Způsob chlazení: Vnitřní přívod chladící kapaliny s otvory v drážkáchZpůsob chlazení:   Vnitřní přívod chladící kapaliny s otvory v drážkách

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: M 12x1,75 6H
Skladem (2 ks) | 041636284120090
2 835 Kč
2 268 Kč
1 874 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 3870IKZN

Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek s radiálním vnitřním chlazením, DIN 376, povlak Balinit Hardlube, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, čistou měď a její slitiny s dlouhou vinutou třískou, alternativně pro nástrojové oceli



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Prášková rychlořezná ocelMateriál závitníku:   Prášková rychlořezná ocel

Druh povlaku: Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)Druh povlaku:   Povlak Balinit® Hardlube (aluminiumnitrid titanu + karbid wolframu)

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Způsob chlazení: Vnitřní přívod chladící kapaliny s otvory v drážkáchZpůsob chlazení:   Vnitřní přívod chladící kapaliny s otvory v drážkách

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P3.1Cement. a nitr. oceli <1200N/mm26-8
P3.3Nástrojové oceli <1200N/mm24-6
M5.1Nerezavějící oceli 450-800N/mm28-14
M5.2Nerezavějící oceli 600-1000N/mm26-10
N9.1Měď čistá10-15
N10.2Slitiny mědi s dlouhou třískou 12-20



Rozměry výrobků:

3870IKZN: kreslenka
d1Ptoll1l2d2aotvor
M 121,756H110239710,2

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 376
Povrchová úprava: HL
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1)
Lícování: 6H
Obraběný materiál: Cement. a nitr. oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Měď čistá, Slitiny mědi s dlouhou třískou
