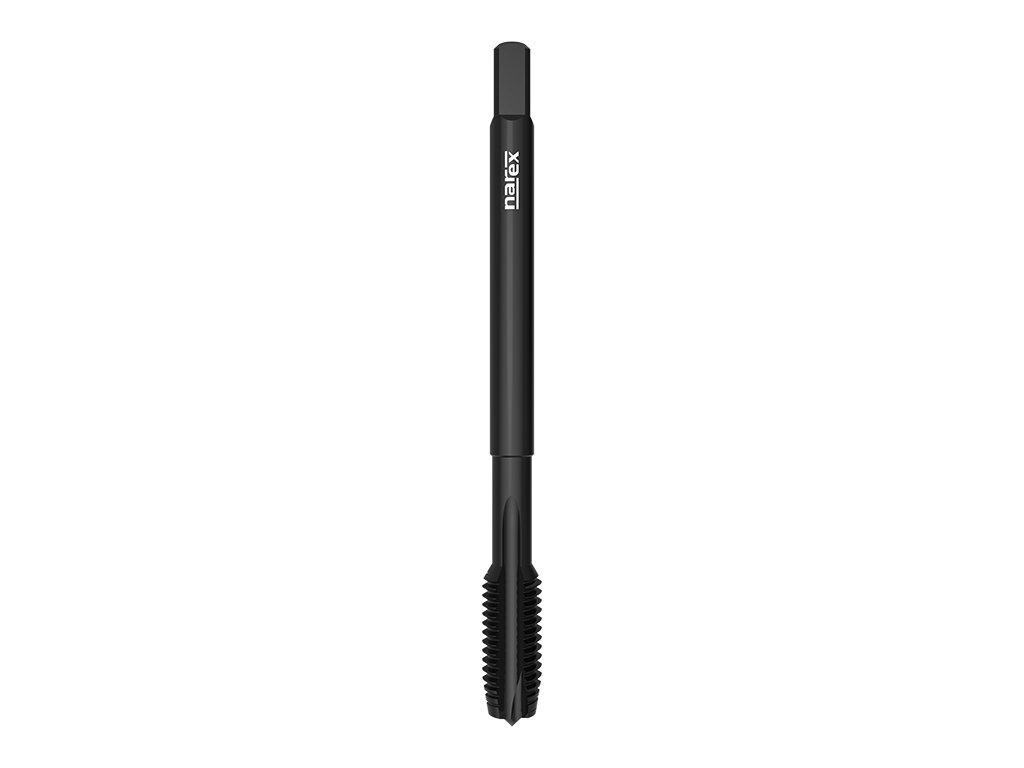

3694 - Strojní závitník s přímou drážkou a lamačem

Kód: 041537922012000
od 852 Kč od 704 Kč bez DPH

Zvolte variantu

Katalogové číslo: 3694

Strojní závitník pro americký unifikovaný hrubý závit s přímou drážkou a lamačem třísek, DIN 376, s oxidovaným povrchem, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2.



Závit UNC: Unifikovaný hrubý závitZávit UNC:   Unifikovaný hrubý závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: OxidaceDruh povlaku:   Oxidace

Norma závitníku: ~ DIN 376Norma závitníku:   ~ DIN 376

Lícování závitů: 2BXLícování závitů:   2BX

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: UNC 7/16x14 2BX
Momentálně nedostupné | 041537922012000
852 Kč
704 Kč bez DPH
Rozměr: UNC 1/2x13 2BX
Skladem | 041537922013000
917 Kč
758 Kč bez DPH
Rozměr: UNC 9/16x12 2BX
Skladem | 041537922014000
1 379 Kč
1 140 Kč bez DPH
Rozměr: UNC 5/8x11 2BX
Skladem | 041537922015000
1 166 Kč
964 Kč bez DPH
Rozměr: UNC 3/4x10 2BX
Momentálně nedostupné | 041537922017000
1 575 Kč
1 302 Kč bez DPH
Rozměr: UNC 7/8x9 2BX
Momentálně nedostupné | 041537922019000
1 926 Kč
1 592 Kč bez DPH
Rozměr: UNC 1x8 2BX
Skladem | 041537922021000
2 513 Kč
2 077 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 3694

Strojní závitník pro americký unifikovaný hrubý závit s přímou drážkou a lamačem třísek, DIN 376, s oxidovaným povrchem, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2.



Parametry:

Závit UNC: Unifikovaný hrubý závitZávit UNC:   Unifikovaný hrubý závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: OxidaceDruh povlaku:   Oxidace

Norma závitníku: ~ DIN 376Norma závitníku:   ~ DIN 376

Lícování závitů: 2BXLícování závitů:   2BX

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P3.1Cement. a nitr. oceli <1200N/mm23-5
M5.1Nerezavějící oceli 450-800N/mm24-7
M5.2Nerezavějící oceli 600-1000N/mm23-5



Rozměry výrobků:

3694: kreslenka
d1Ptoll1l2d2aotvor
UNC 7/16142BX1002086,29,4
UNC 1/2132BX110239710,75
UNC 9/16122BX1102511912,25
UNC 5/8112BX1102512913,5
UNC 3/4102BX12530141116,5
UNC 7/892BX140301814,519,5
UNC 182BX160361814,522,25

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Unifikovaný hrubý závit UNC
Norma: DIN ≈376
Povrchová úprava: OX
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1)
Lícování: 2BX
Obraběný materiál: Cement. a nitr. oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2
