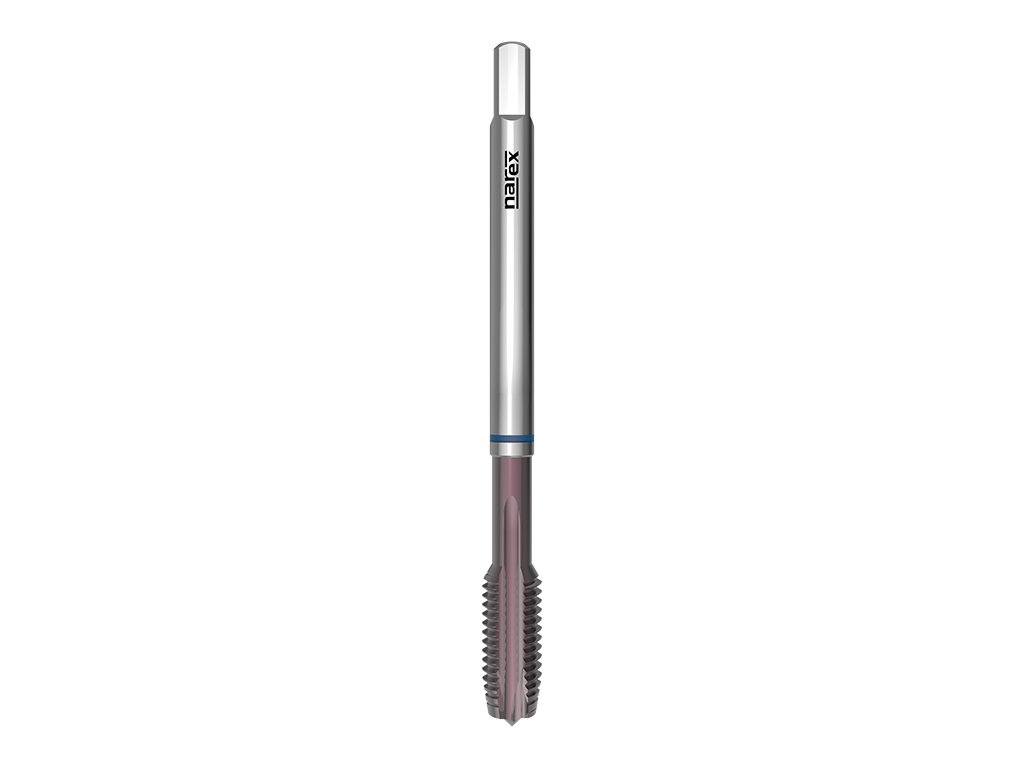

3680 - Strojní závitník s přímou drážkou a lamačem

Kód: 041538262120000
od 1 128 Kč od 932 Kč bez DPH

Zvolte variantu

Katalogové číslo: 3680

Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 376, povlak TiCN, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, čistou měď a její slitiny s dlouhou vinutou třískou



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: M 12x1,75 6H
Skladem | 041538262120000
1 128 Kč
932 Kč bez DPH
Rozměr: M 14x2 6H
Skladem | 041538262140000
1 467 Kč
1 212 Kč bez DPH
Rozměr: M 16x2 6H
Skladem | 041538262160000
1 615 Kč
1 335 Kč bez DPH
Rozměr: M 18x2,5 6H
Skladem | 041538262180000
2 318 Kč
1 916 Kč bez DPH
Rozměr: M 20x2,5 6H
Skladem | 041538262200000
2 453 Kč
2 027 Kč bez DPH
Rozměr: M 22x2,5 6H
Skladem | 041538262220000
3 453 Kč
2 854 Kč bez DPH
Rozměr: M 24x3 6H
Skladem | 041538262240000
3 244 Kč
2 681 Kč bez DPH
Rozměr: M 27x3 6H
Momentálně nedostupné | 041538262270000
4 335 Kč
3 583 Kč bez DPH
Rozměr: M 30x3,5 6H
Momentálně nedostupné | 041538262300000
5 243 Kč
4 333 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 3680

Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 376, povlak TiCN, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, čistou měď a její slitiny s dlouhou vinutou třískou



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P3.1Cement. a nitr. oceli <1200N/mm24-8
M5.1Nerezavějící oceli 450-800N/mm28-12
M5.2Nerezavějící oceli 600-1000N/mm25-8
N9.1Měď čistá8-12
N10.2Slitiny mědi s dlouhou třískou 10-15



Rozměry výrobků:

3680: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H5692,2-2,5
M 40,76H63122,82,13,3
M 50,86H70133,52,74,2
M 616H80154,53,45
M 81,256H901864,96,8
M 101,56H1002075,58,5
M 121,756H110239710,2
M 1426H1102511912
M 1626H1102512914
M 182,56H12530141115,5
M 202,56H14030161217,5
M 222,56H140301814,519,5
M 2436H160361814,521
M 2736H16036201624
M 303,56H18040221826,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 376
Povrchová úprava: TiCN
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1)
Lícování: 6H
Obraběný materiál: Cement. a nitr. oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Měď čistá, Slitiny mědi s dlouhou třískou
