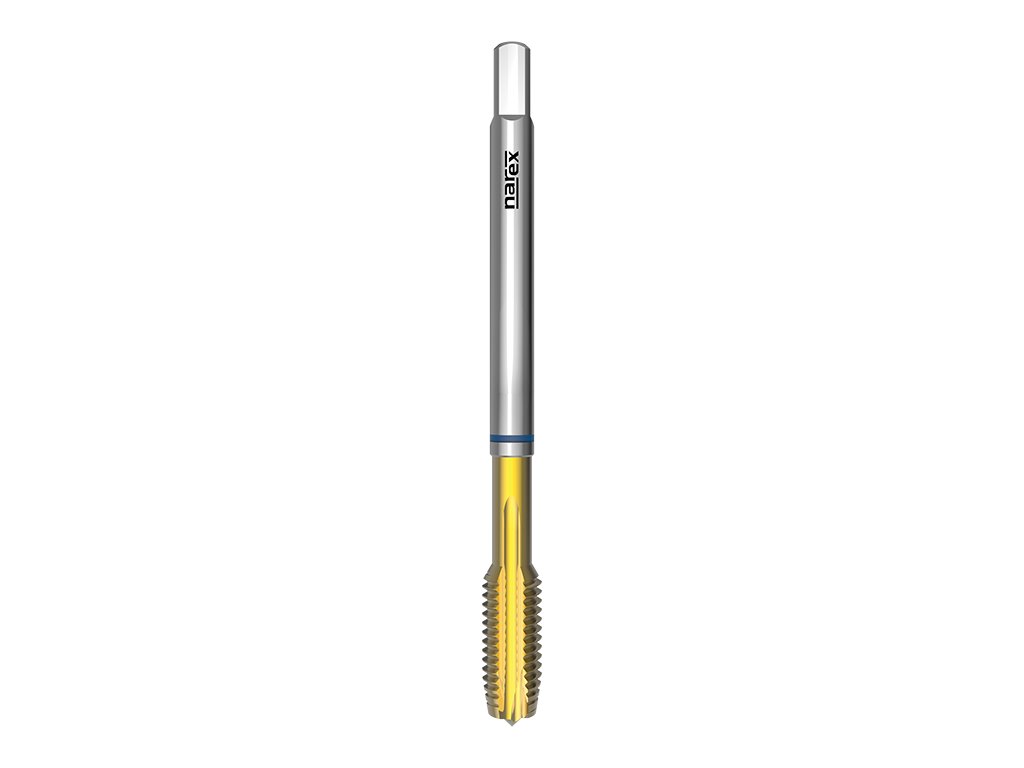

3665 - Strojní závitník s přímou drážkou a lamačem

Kód: 041535922103000
od 691 Kč od 571 Kč bez DPH

Zvolte variantu

Katalogové číslo: 3665

Strojní závitník pro unifikovaný jemný závit s přímou drážkou a lamačem třísek, DIN 374, povlak TiN, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, čistou měď a její slitiny s dlouhou vinutou třískou



Závit UNF: Unifikovaný jemný závitZávit UNF:   Unifikovaný jemný závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: ~ DIN 374Norma závitníku:   ~ DIN 374

Lícování závitů: 2BXLícování závitů:   2BX

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: UNF 5x44 2BX
Skladem | 041535922102000
767 Kč
634 Kč bez DPH
Rozměr: UNF 6x40 2BX
Skladem | 041535922103000
691 Kč
571 Kč bez DPH
Rozměr: UNF 8x36 2BX
Skladem | 041535922104000
691 Kč
571 Kč bez DPH
Rozměr: UNF 10x32 2BX
Momentálně nedostupné | 041535922105000
716 Kč
592 Kč bez DPH
Rozměr: UNF 12x28 2BX
Skladem | 041535922106000
848 Kč
701 Kč bez DPH
Rozměr: UNF 1/4x28 2BX
Momentálně nedostupné | 041535922107000
802 Kč
663 Kč bez DPH
Rozměr: UNF 5/16x24 2BX
Skladem | 041535922109000
857 Kč
708 Kč bez DPH
Rozměr: UNF 3/8x24 2BX
Skladem | 041535922111000
899 Kč
743 Kč bez DPH
Rozměr: UNF 7/16x20 2BX
Skladem | 041535922112000
1 164 Kč
962 Kč bez DPH
Rozměr: UNF 1/2x20 2BX
Skladem | 041535922113000
1 141 Kč
943 Kč bez DPH
Rozměr: UNF 9/16x18 2BX
Skladem | 041535922114000
1 729 Kč
1 429 Kč bez DPH
Rozměr: UNF 5/8x18 2BX
Skladem | 041535922115000
1 549 Kč
1 280 Kč bez DPH
Rozměr: UNF 3/4x16 2BX
Skladem | 041535922117000
2 042 Kč
1 688 Kč bez DPH
Rozměr: UNF 7/8x14 2BX
Skladem | 041535922119000
2 496 Kč
2 063 Kč bez DPH
Rozměr: UNF 1x12 2BX
Momentálně nedostupné | 041535922121000
3 381 Kč
2 794 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 3665

Strojní závitník pro unifikovaný jemný závit s přímou drážkou a lamačem třísek, DIN 374, povlak TiN, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, čistou měď a její slitiny s dlouhou vinutou třískou



Parametry:

Závit UNF: Unifikovaný jemný závitZávit UNF:   Unifikovaný jemný závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: ~ DIN 374Norma závitníku:   ~ DIN 374

Lícování závitů: 2BXLícování závitů:   2BX

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P3.1Cement. a nitr. oceli <1200N/mm24-8
M5.1Nerezavějící oceli 450-800N/mm28-12
M5.2Nerezavějící oceli 600-1000N/mm25-8
N9.1Měď čistá8-12
N10.2Slitiny mědi s dlouhou třískou 10-15



Rozměry výrobků:

3665: kreslenka
d1Ptoll1l2d2aotvor
UNF 5442BX5692,2-2,7
UNF 6402BX56112,52,13
UNF 8362BX63122,82,13,5
UNF 10322BX70133,52,74,1
UNF 12282BX8015434,65
UNF 1/4282BX80154,53,45,5
UNF 5/16242BX901864,96,9
UNF 3/8242BX902075,58,5
UNF 7/16202BX1002086,29,9
UNF 1/2202BX100219711,5
UNF 9/16182BX1002111912,9
UNF 5/8182BX1002112914,5
UNF 3/4162BX11024141117,5
UNF 7/8142BX125241814,520,5
UNF 1122BX140261814,523,25

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Unifikovaný jemný závit UNF
Norma: DIN ≈374
Povrchová úprava: TiN
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1)
Lícování: 2BX
Obraběný materiál: Cement. a nitr. oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Měď čistá, Slitiny mědi s dlouhou třískou
