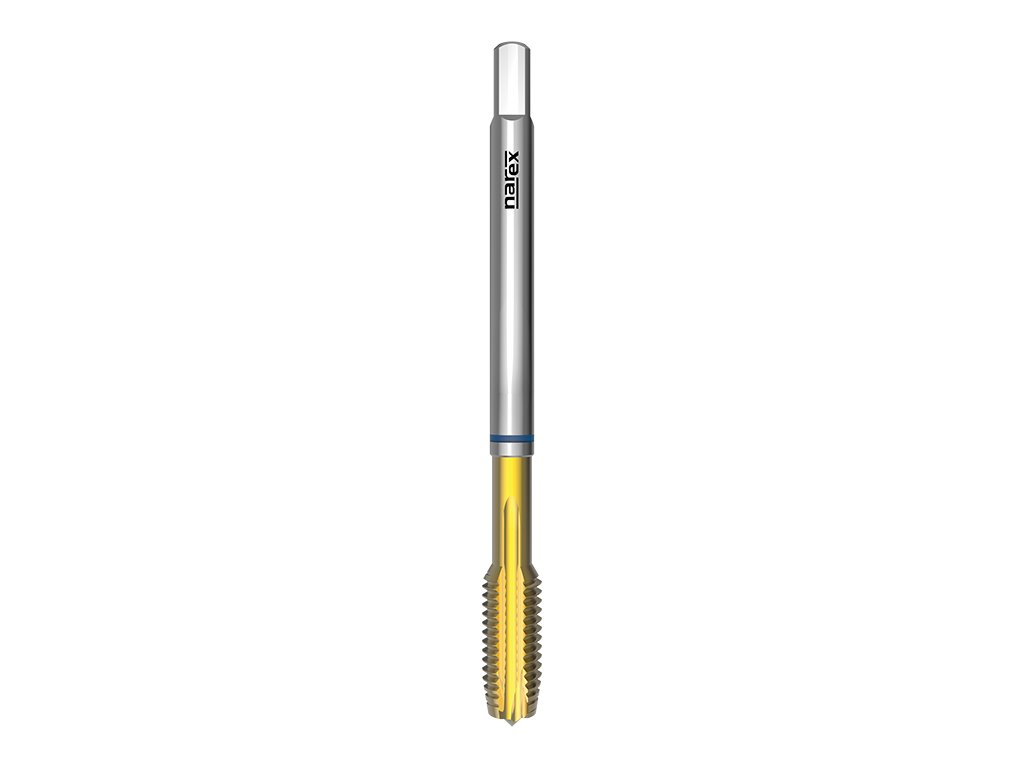

3662 - Strojní závitník s přímou drážkou a lamačem

Kód: 041535622003000
od 1 151 Kč od 951 Kč bez DPH

Zvolte variantu

Katalogové číslo: 3662

Strojní závitník pro trubkový závit s přímou drážkou a lamačem třísek, DIN 5156, povlak TiN, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, čistou měď a její slitiny s dlouhou vinutou třískou



Závit G: Trubkový závit válcovýZávit G:   Trubkový závit válcový

Schema profilu závitu: 55°Schema profilu závitu:   55°

Norma závitu: DIN ISO 228Norma závitu:   DIN ISO 228

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: DIN 5156Norma závitníku:   DIN 5156

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: G 1/8"x28
Skladem | 041535622003000
1 151 Kč
951 Kč bez DPH
Rozměr: G 1/4"x19
Skladem | 041535622007000
1 567 Kč
1 295 Kč bez DPH
Rozměr: G 3/8"x19
Skladem | 041535622011000
1 926 Kč
1 592 Kč bez DPH
Rozměr: G 1/2"x14
Skladem | 041535622013000
2 595 Kč
2 145 Kč bez DPH
Rozměr: G 5/8"x14
Skladem | 041535622015000
3 223 Kč
2 664 Kč bez DPH
Rozměr: G 3/4"x14
Skladem | 041535622017000
4 099 Kč
3 388 Kč bez DPH
Rozměr: G 7/8"x14
Momentálně nedostupné | 041535622019000
4 442 Kč
3 671 Kč bez DPH
Rozměr: G 1"x11
Skladem | 041535622021000
4 861 Kč
4 017 Kč bez DPH
Rozměr: G 1 1/8"x11
Momentálně nedostupné | 041535622022000
6 696 Kč
5 534 Kč bez DPH
Rozměr: G 1 1/4"x11
Momentálně nedostupné | 041535622023000
8 055 Kč
6 657 Kč bez DPH
Rozměr: G 1 1/2"x11
Skladem | 041535622025000
11 159 Kč
9 222 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 3662

Strojní závitník pro trubkový závit s přímou drážkou a lamačem třísek, DIN 5156, povlak TiN, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, čistou měď a její slitiny s dlouhou vinutou třískou



Parametry:

Závit G: Trubkový závit válcovýZávit G:   Trubkový závit válcový

Schema profilu závitu: 55°Schema profilu závitu:   55°

Norma závitu: DIN ISO 228Norma závitu:   DIN ISO 228

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: DIN 5156Norma závitníku:   DIN 5156

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P3.1Cement. a nitr. oceli <1200N/mm24-8
M5.1Nerezavějící oceli 450-800N/mm28-12
M5.2Nerezavějící oceli 600-1000N/mm25-8
N9.1Měď čistá8-12
N10.2Slitiny mědi s dlouhou třískou 10-15



Rozměry výrobků:

3662: kreslenka
d1Ptoll1l2d2aotvor
G 1/8"28902075,58,8
G 1/4"191002111911,8
G 3/8"191002112915,25
G 1/2"1412524161219
G 5/8"14125241814,521
G 3/4"1414026201624,5
G 7/8"1415028221828,25
G 1"1116030252030,75
G 1 1/8"1117030282235,5
G 1 1/4"1117030322439,5
G 1 1/2"1119032362945,25

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Trubkový válcový závit
Norma: DIN 5156
Povrchová úprava: TiN
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1)
Lícování: -
Obraběný materiál: Cement. a nitr. oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Měď čistá, Slitiny mědi s dlouhou třískou
