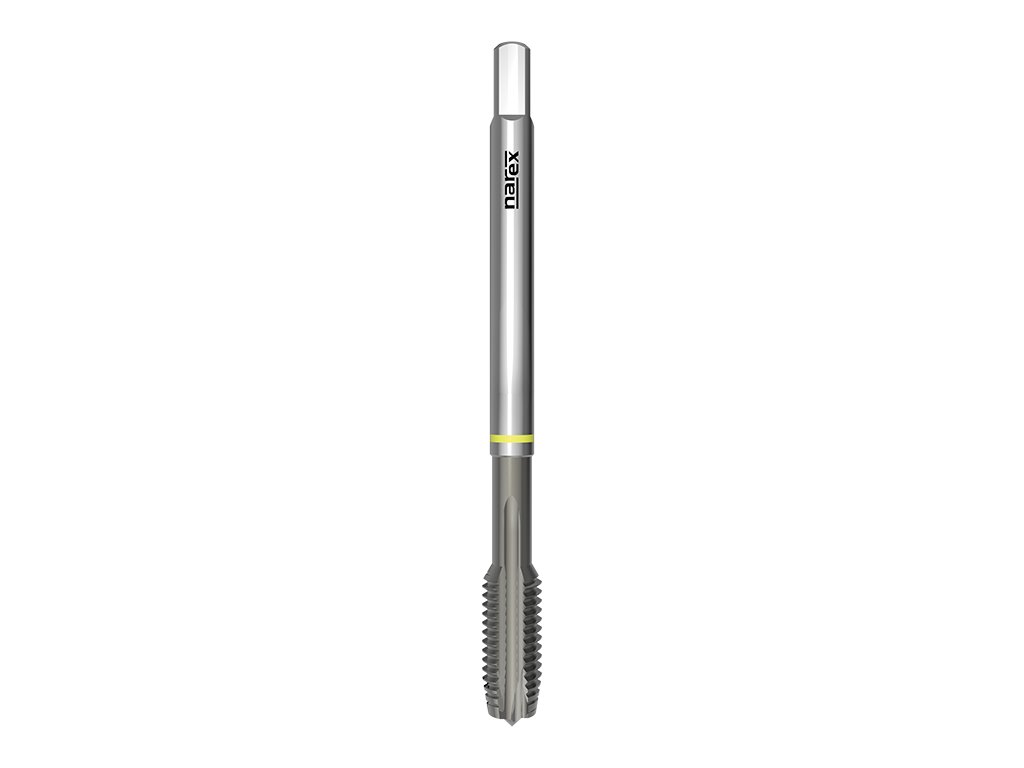

3620 - Strojní závitník s přímou drážkou a lamačem

Kód: 041536272050000
od 528 Kč od 436 Kč bez DPH

Zvolte variantu

Katalogové číslo: 3620

Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 376, povlak AluSpeed, vhodný pro čistý hliník



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ AL: Závitník pro měkký hliníkTyp AL:   Závitník pro měkký hliník

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: AluSpeedDruh povlaku:   AluSpeed

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: M 3x0,5 6H
Skladem | 041536272030000
540 Kč
446 Kč bez DPH
Rozměr: M 4x0,7 6H
Skladem | 041536272040000
543 Kč
449 Kč bez DPH
Rozměr: M 5x0,8 6H
Skladem | 041536272050000
528 Kč
436 Kč bez DPH
Rozměr: M 6x1 6H
Skladem | 041536272060000
535 Kč
442 Kč bez DPH
Rozměr: M 8x1,25 6H
Skladem | 041536272080000
567 Kč
469 Kč bez DPH
Rozměr: M 10x1,5 6H
Skladem | 041536272100000
652 Kč
539 Kč bez DPH
Rozměr: M 12x1,75 6H
Skladem | 041536272120000
790 Kč
653 Kč bez DPH
Rozměr: M 14x2 6H
Skladem | 041536272140000
990 Kč
818 Kč bez DPH
Rozměr: M 16x2 6H
Skladem | 041536272160000
1 127 Kč
931 Kč bez DPH
Rozměr: M 18x2,5 6H
Skladem | 041536272180000
1 574 Kč
1 301 Kč bez DPH
Rozměr: M 20x2,5 6H
Skladem | 041536272200000
1 675 Kč
1 384 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 3620

Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 376, povlak AluSpeed, vhodný pro čistý hliník



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ AL: Závitník pro měkký hliníkTyp AL:   Závitník pro měkký hliník

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: AluSpeedDruh povlaku:   AluSpeed

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
N7.1Čistý hliník 15-35



Rozměry výrobků:

3620: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H5692,22,5
M 40,76H63122,82,13,3
M 50,86H70133,52,74,2
M 616H80154,53,45
M 81,256H901864,96,8
M 101,56H1002075,58,5
M 121,756H110239710,2
M 1426H1102511912
M 1626H1102512914
M 182,56H12530141115,5
M 202,56H14030161217,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 376
Povrchová úprava: ALS
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1)
Lícování: 6H
Obraběný materiál: Čistý hliník
