    Domů / Závitníky / Strojní závitníky / 3590 - Strojní závitník s přímou drážkou a lamačem

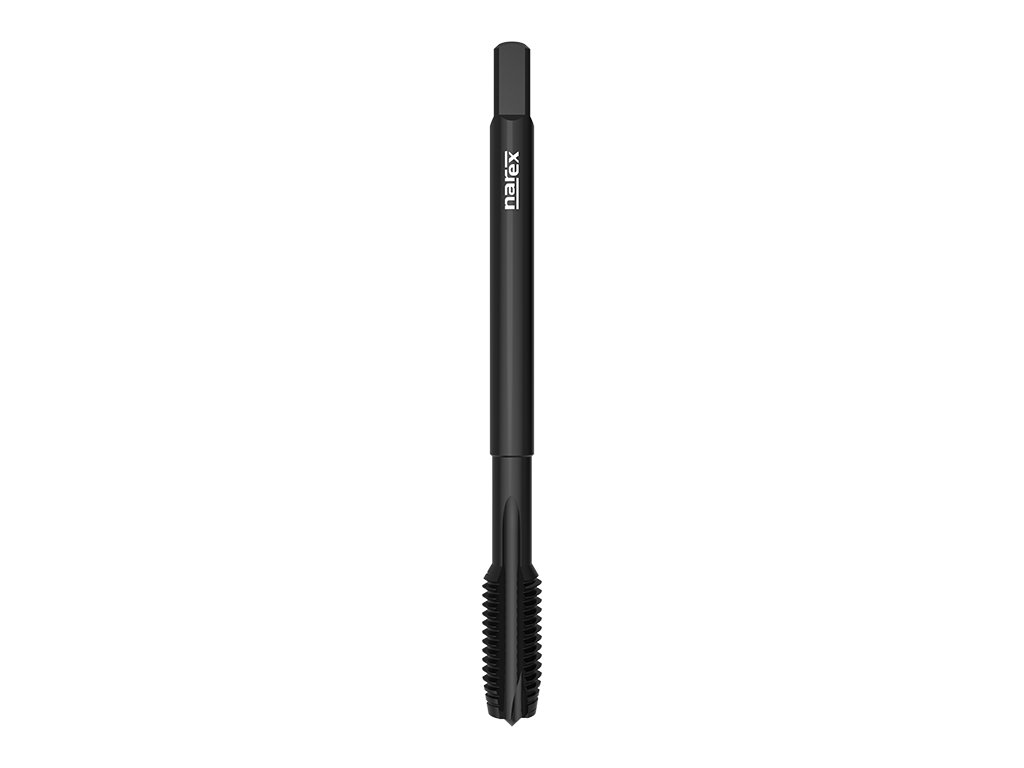

    3590 - Strojní závitník s přímou drážkou a lamačem

    Kód: 041537266050000
    3590 - Strojní závitník s přímou drážkou a lamačem
    od 396 Kč od 327 Kč bez DPH

    Zvolte variantu

    Katalogové číslo: 3590

    Strojní závitník pro metrický a jemný metrický závit s přímou drážkou a lamačem třísek, DIN 376, DIN 374, s oxidovaným povrchem, vhodný pro cementační a nitridační oceli, zušlechtěné oceli, nástrojové oceli, slitiny hliníku s Si>10%.



    Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

    Závit MF: Metrický ISO závit jemnýZávit MF:   Metrický ISO závit jemný

    Schema profilu závitu: 60°Schema profilu závitu:   60°

    Norma závitu: DIN 13Norma závitu:   DIN 13

    Typ H: Závitník pro oceli s pevností do 1100 N/mm2Typ H:   Závitník pro oceli s pevností do 1100 N/mm2

    Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

    Druh povlaku: OxidaceDruh povlaku:   Oxidace

    Norma závitníku: DIN 376Norma závitníku:   DIN 376

    Norma závitníku: DIN 374Norma závitníku:   DIN 374

    Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

    Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

    Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


    Detailní informace

    Rozměr: M 3x0,5 6H
    Na dotaz | 041537266030000 EAN: 8595111945682
    404 Kč
    334 Kč bez DPH
    Rozměr: M 4x0,7 6H
    Skladem (>5 ks) | 041537266040000 EAN: 8595111945705
    413 Kč
    341 Kč bez DPH
    Rozměr: M 5x0,8 6H
    Skladem (>5 ks) | 041537266050000 EAN: 8595111945712
    396 Kč
    327 Kč bez DPH
    Rozměr: M 6x0,75 6H
    Skladem (1 ks) | 041537466068000 EAN: 8595111947099
    569 Kč
    470 Kč bez DPH
    Rozměr: M 6x1 6H
    Skladem (>5 ks) | 041537266060000 EAN: 8595111945729
    403 Kč
    333 Kč bez DPH
    Rozměr: M 8x0,75 6H
    Na dotaz | 041537466088000 EAN: 8595111947129
    636 Kč
    526 Kč bez DPH
    Rozměr: M 8x1 6H
    Skladem (>5 ks) | 041537466087000 EAN: 8595111947112
    577 Kč
    477 Kč bez DPH
    Rozměr: M 8x1,25 6H
    Skladem (>5 ks) | 041537266080000 EAN: 8595111945736
    430 Kč
    355 Kč bez DPH
    Rozměr: M 10x1 6H
    Na dotaz | 041537466107000 EAN: 8595111947143
    603 Kč
    498 Kč bez DPH
    Rozměr: M 10x1,5 6H
    Skladem (>5 ks) | 041537266100000 EAN: 8595111945743
    491 Kč
    406 Kč bez DPH
    Rozměr: M 12x1 6H
    Na dotaz | 041537466127000 EAN: 8595111947174
    697 Kč
    576 Kč bez DPH
    Rozměr: M 12x1,5 6H
    Na dotaz | 041537466125000 EAN: 8595111947150
    656 Kč
    542 Kč bez DPH
    Rozměr: M 12x1,75 6H
    Skladem (>5 ks) | 041537266120000 EAN: 8595111945750
    600 Kč
    496 Kč bez DPH
    Rozměr: M 14x1,5 6H
    Na dotaz | 041537466145000 EAN: 8595111947181
    875 Kč
    723 Kč bez DPH
    Rozměr: M 14x2 6H
    Skladem (>5 ks) | 041537266140000 EAN: 8595111945767
    748 Kč
    618 Kč bez DPH
    Rozměr: M 16x1,5 6H
    Skladem (1 ks) | 041537466165000 EAN: 8595111947198
    995 Kč
    822 Kč bez DPH
    Rozměr: M 16x2 6H
    Skladem (>5 ks) | 041537266160000 EAN: 8595111945774
    849 Kč
    702 Kč bez DPH
    Rozměr: M 18x1,5 6H
    Na dotaz | 041537466185000 EAN: 8595111947204
    1 237 Kč
    1 022 Kč bez DPH
    Rozměr: M 18x2,5 6H
    Skladem (>5 ks) | 041537266180000 EAN: 8595111945781
    1 189 Kč
    983 Kč bez DPH
    Rozměr: M 20x1,5 6H
    Na dotaz | 041537466205000 EAN: 8595111947211
    1 382 Kč
    1 142 Kč bez DPH
    Rozměr: M 20x2,5 6H
    Skladem (>5 ks) | 041537266200000 EAN: 8595111945798
    1 262 Kč
    1 043 Kč bez DPH
    Rozměr: M 22x2,5 6H
    Na dotaz | 041537266220000 EAN: 8595111945804
    1 759 Kč
    1 454 Kč bez DPH
    Rozměr: M 24x3 6H
    Na dotaz | 041537266240000 EAN: 8595111945811
    1 667 Kč
    1 378 Kč bez DPH
    Rozměr: M 27x3 6H
    Skladem (1 ks) | 041537266270000 EAN: 8595111945828
    2 229 Kč
    1 842 Kč bez DPH
    Rozměr: M 30x3,5 6H
    Skladem (5 ks) | 041537266300000 EAN: 8595111945835
    2 695 Kč
    2 227 Kč bez DPH

    Detailní popis produktu

    Katalogové číslo: 3590

    Strojní závitník pro metrický a jemný metrický závit s přímou drážkou a lamačem třísek, DIN 376, DIN 374, s oxidovaným povrchem, vhodný pro cementační a nitridační oceli, zušlechtěné oceli, nástrojové oceli, slitiny hliníku s Si>10%.



    Parametry:

    Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

    Závit MF: Metrický ISO závit jemnýZávit MF:   Metrický ISO závit jemný

    Schema profilu závitu: 60°Schema profilu závitu:   60°

    Norma závitu: DIN 13Norma závitu:   DIN 13

    Typ H: Závitník pro oceli s pevností do 1100 N/mm2Typ H:   Závitník pro oceli s pevností do 1100 N/mm2

    Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

    Druh povlaku: OxidaceDruh povlaku:   Oxidace

    Norma závitníku: DIN 376Norma závitníku:   DIN 376

    Norma závitníku: DIN 374Norma závitníku:   DIN 374

    Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

    Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

    Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




    Obráběné materiály:

    SkupinaNázevŘezná rychlost
    P3.1Cement. a nitr. oceli <1200N/mm24-8
    P3.2Zušlechtěné oceli <1200N/mm24-8
    N8.2Legovaný hliník Si>10%12-15



    Rozměry výrobků:

    3590: kreslenka
    d1Ptoll1l2d2aotvor
    M 30,56H5692,2-2,5
    M 40,76H63122,82,13,3
    M 50,86H70133,52,74,2
    M 60,756H80154,53,45,2
    M 616H80154,53,45
    M 81,256H901864,96,8
    M 80,756H801564,97,2
    M 816H901864,97
    M 101,56H1002075,58,5
    M 1016H902075,59
    M 1216H100219711
    M 121,756H110239710,2
    M 121,56H100219710,5
    M 1426H1102511912
    M 141,56H1002111912,5
    M 1626H1102512914
    M 161,56H1002112914,5
    M 181,56H11024141116,5
    M 182,56H12530141115,5
    M 202,56H14030161217,5
    M 201,56H12524161218,5
    M 222,56H140301814,519,5
    M 2436H160361814,521
    M 2736H16036201624
    M 303,56H18040221826,5

    Doplňkové parametry

    Kategorie: Strojní závitníky
    Produktová řada: Produktová řada NAREX Ždánice
    Typ závitu: Metrický závit ISO, Metrický jemný závit ISO
    Norma: DIN 376, DIN 374
    Povrchová úprava: OX
    Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1)
    Lícování: 6H
    Obraběný materiál: Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Legovaný hliník Si>10%
