3515 - Strojní závitník s přímou drážkou a lamačem

Kód: 041535920103000
od 476 Kč od 393 Kč bez DPH

Zvolte variantu

Katalogové číslo: 3515

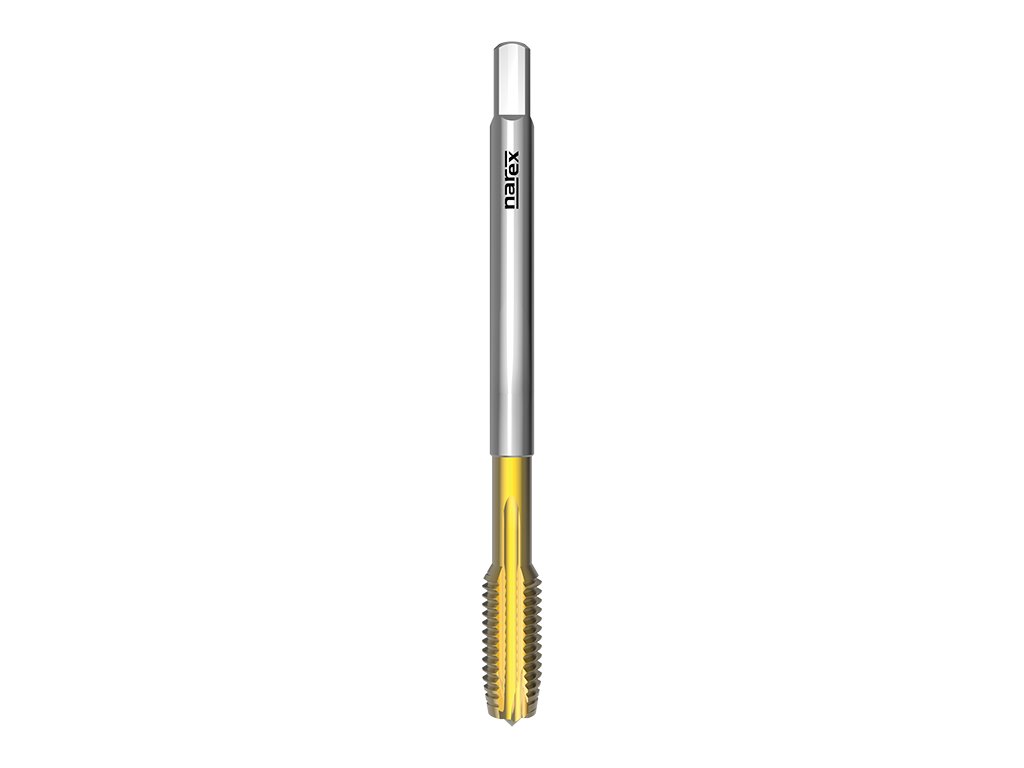

Strojní závitník pro americký unifikovaný jemný závit s přímou drážkou a lamačem třísek, DIN 374, povlak TiN, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10%.



Závit UNF: Unifikovaný jemný závitZávit UNF:   Unifikovaný jemný závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: ~ DIN 374Norma závitníku:   ~ DIN 374

Lícování závitů: 2BLícování závitů:   2B

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: UNF 5x44 2B
Skladem | 041535920102000
530 Kč
438 Kč bez DPH
Rozměr: UNF 6x40 2B
Skladem | 041535920103000
476 Kč
393 Kč bez DPH
Rozměr: UNF 8x36 2B
Skladem | 041535920104000
476 Kč
393 Kč bez DPH
Rozměr: UNF 10x32 2B
Momentálně nedostupné | 041535920105000
494 Kč
408 Kč bez DPH
Rozměr: UNF 12x28 2B
Skladem | 041535920106000
583 Kč
482 Kč bez DPH
Rozměr: UNF 1/4x28 2B
Skladem | 041535920107000
551 Kč
455 Kč bez DPH
Rozměr: UNF 5/16x24 2B
Skladem | 041535920109000
588 Kč
486 Kč bez DPH
Rozměr: UNF 3/8x24 2B
Skladem | 041535920111000
621 Kč
513 Kč bez DPH
Rozměr: UNF 7/16x20 2B
Skladem | 041535920112000
800 Kč
661 Kč bez DPH
Rozměr: UNF 1/2x20 2B
Skladem | 041535920113000
785 Kč
649 Kč bez DPH
Rozměr: UNF 9/16x18 2B
Momentálně nedostupné | 041535920114000
1 185 Kč
979 Kč bez DPH
Rozměr: UNF 5/8x18 2B
Skladem | 041535920115000
1 064 Kč
879 Kč bez DPH
Rozměr: UNF 3/4x16 2B
Skladem | 041535920117000
1 400 Kč
1 157 Kč bez DPH
Rozměr: UNF 7/8x14 2B
Skladem | 041535920119000
1 715 Kč
1 417 Kč bez DPH
Rozměr: UNF 1x12 2B
Skladem | 041535920121000
2 322 Kč
1 919 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 3515

Strojní závitník pro americký unifikovaný jemný závit s přímou drážkou a lamačem třísek, DIN 374, povlak TiN, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10%.



Parametry:

Závit UNF: Unifikovaný jemný závitZávit UNF:   Unifikovaný jemný závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: ~ DIN 374Norma závitníku:   ~ DIN 374

Lícování závitů: 2BLícování závitů:   2B

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm26-10
P1.2Nelegované lité oceli <500N/mm28-12
P2.1Automatové oceli <800N/mm210-14
P2.2Konstrukční oceli <800N/mm212-15
P2.3Nelegované lité oceli <800N/mm212-15
K6.2Tvárná a temper. litina 6-8
N8.1Legovaný hliník Si<10%15-30
N8.2Legovaný hliník Si>10%14-20
N10.1Slitiny mědi s krátkou třískou15-25



Rozměry výrobků:

3515: kreslenka
d1Ptoll1l2d2aotvor
UNF 5442B5692,2-2,7
UNF 6402B56112,52,13
UNF 8362B63122,82,13,5
UNF 10322B70133,52,74,1
UNF 12282B8015434,65
UNF 1/4282B80154,53,45,5
UNF 5/16242B901864,96,9
UNF 3/8242B902075,58,5
UNF 7/16202B1002086,29,9
UNF 1/2202B100219711,5
UNF 9/16182B1002111912,9
UNF 5/8182B1002112914,5
UNF 3/4162B11024141117,5
UNF 7/8142B125241814,520,5
UNF 1122B140261814,523,25

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Unifikovaný jemný závit UNF
Norma: DIN ≈374
Povrchová úprava: TiN
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1)
Lícování: 2B
