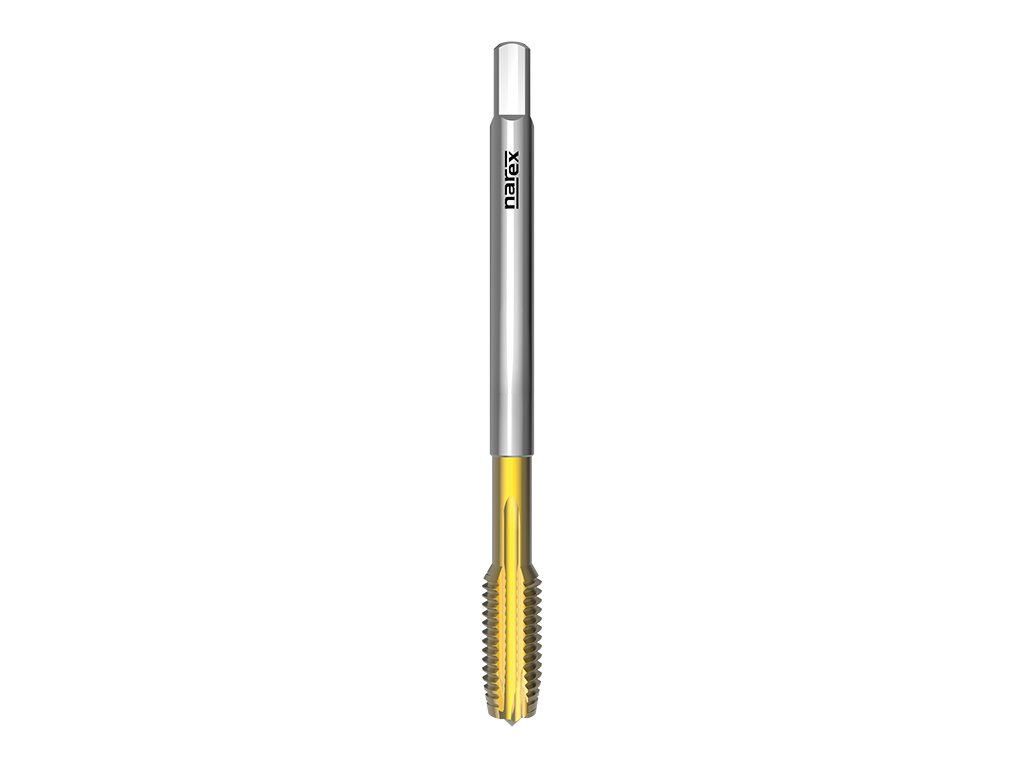

3512 - Strojní závitník s přímou drážkou a lamačem

Kód: 041535620003000
od 852 Kč od 704 Kč bez DPH

Zvolte variantu

Katalogové číslo: 3512

Strojní závitník pro trubkový závit s přímou drážkou a lamačem třísek, DIN 5156, povlak TiN, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10 %



Závit G: Trubkový závit válcovýZávit G:   Trubkový závit válcový

Schema profilu závitu: 55°Schema profilu závitu:   55°

Norma závitu: DIN ISO 228Norma závitu:   DIN ISO 228

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: DIN 5156Norma závitníku:   DIN 5156

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: G 1/8"x28
Skladem | 041535620003000
852 Kč
704 Kč bez DPH
Rozměr: G 1/4"x19
Skladem | 041535620007000
1 162 Kč
960 Kč bez DPH
Rozměr: G 3/8"x19
Skladem | 041535620011000
1 428 Kč
1 180 Kč bez DPH
Rozměr: G 1/2"x14
Skladem | 041535620013000
1 924 Kč
1 590 Kč bez DPH
Rozměr: G 5/8"x14
Skladem | 041535620015000
2 389 Kč
1 974 Kč bez DPH
Rozměr: G 3/4"x14
Skladem | 041535620017000
3 041 Kč
2 513 Kč bez DPH
Rozměr: G 7/8"x14
Skladem | 041535620019000
3 290 Kč
2 719 Kč bez DPH
Rozměr: G 1"x11
Skladem | 041535620021000
3 601 Kč
2 976 Kč bez DPH
Rozměr: G 1 1/8"x11
Momentálně nedostupné | 041535620022000
4 961 Kč
4 100 Kč bez DPH
Rozměr: G 1 1/4"x11
Skladem | 041535620023000
5 974 Kč
4 937 Kč bez DPH
Rozměr: G 1 1/2"x11
Skladem | 041535620025000
8 267 Kč
6 832 Kč bez DPH
Rozměr: G 2"x11
Skladem | 041535620029000
12 836 Kč
10 608 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 3512

Strojní závitník pro trubkový závit s přímou drážkou a lamačem třísek, DIN 5156, povlak TiN, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10 %



Parametry:

Závit G: Trubkový závit válcovýZávit G:   Trubkový závit válcový

Schema profilu závitu: 55°Schema profilu závitu:   55°

Norma závitu: DIN ISO 228Norma závitu:   DIN ISO 228

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: DIN 5156Norma závitníku:   DIN 5156

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm26-10
P1.2Nelegované lité oceli <500N/mm28-12
P2.1Automatové oceli <800N/mm210-14
P2.2Konstrukční oceli <800N/mm212-15
P2.3Nelegované lité oceli <800N/mm212-15
K6.2Tvárná a temper. litina 6-8
N8.1Legovaný hliník Si<10%15-30
N8.2Legovaný hliník Si>10%14-20
N10.1Slitiny mědi s krátkou třískou15-25



Rozměry výrobků:

3512: kreslenka
d1Ptoll1l2d2aotvor
G 1/8"28902075,58,8
G 1/4"191002111911,8
G 3/8"191002112915,25
G 1/2"1412524161219
G 5/8"14125241814,521
G 3/4"1414026201624,5
G 7/8"1415028221828,25
G 1"1116030252030,75
G 1 1/8"1117030282235,5
G 1 1/4"1117030322439,5
G 1 1/2"1119032362945,25
G 1 3/4"1119032403251,3
G 2"1122040453557,2

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Trubkový válcový závit
Norma: DIN 5156
Povrchová úprava: TiN
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1)
Lícování: -
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou
