3505 - Strojní závitník s přímou drážkou a lamačem

Kód: 041531920103000
od 368 Kč od 304 Kč bez DPH

Zvolte variantu

Katalogové číslo: 3505

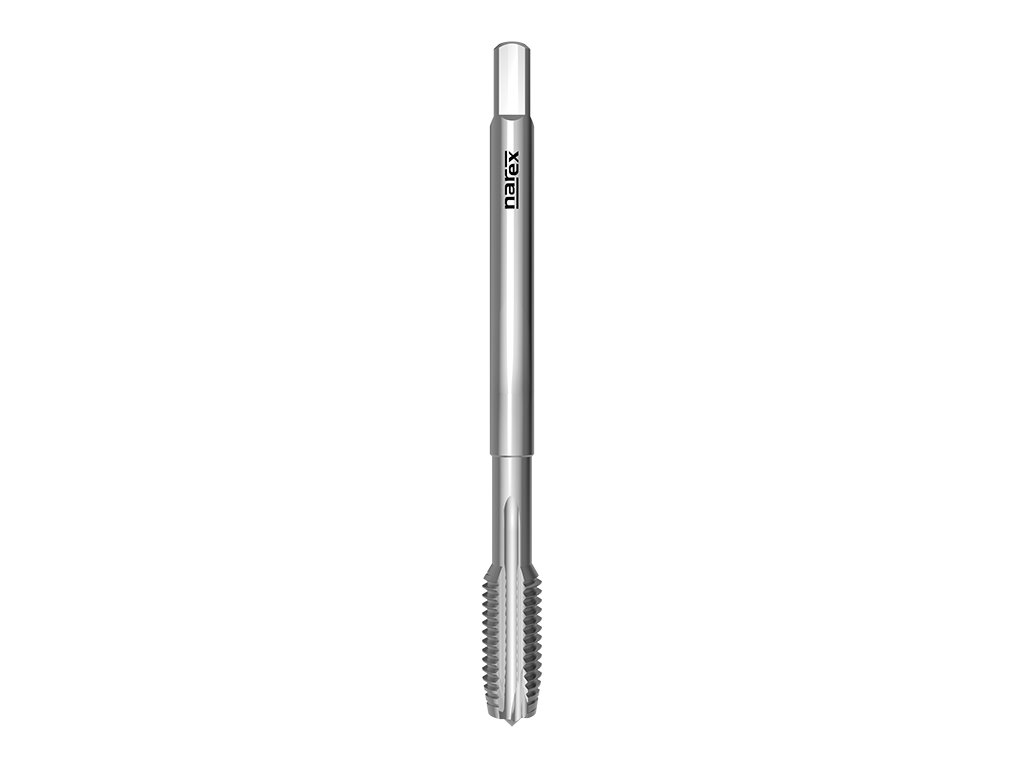

Strojní závitník pro americký unifikovaný jemný závit s přímou drážkou a lamačem třísek, DIN 374, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10 %



Závit UNF: Unifikovaný jemný závitZávit UNF:   Unifikovaný jemný závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: ~ DIN 374Norma závitníku:   ~ DIN 374

Lícování závitů: 2BLícování závitů:   2B

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)


Detailní informace

Rozměr: UNF 5x44 2B
Skladem | 041531920102000
407 Kč
336 Kč bez DPH
Rozměr: UNF 6x40 2B
Skladem | 041531920103000
368 Kč
304 Kč bez DPH
Rozměr: UNF 8x36 2B
Skladem | 041531920104000
368 Kč
304 Kč bez DPH
Rozměr: UNF 10x32 2B
Momentálně nedostupné | 041531920105000
376 Kč
311 Kč bez DPH
Rozměr: UNF 12x28 2B
Skladem | 041531920106000
448 Kč
370 Kč bez DPH
Rozměr: UNF 1/4x28 2B
Momentálně nedostupné | 041531920107000
425 Kč
351 Kč bez DPH
Rozměr: UNF 5/16x24 2B
Skladem | 041531920109000
453 Kč
374 Kč bez DPH
Rozměr: UNF 3/8x24 2B
Skladem | 041531920111000
476 Kč
393 Kč bez DPH
Rozměr: UNF 7/16x20 2B
Skladem | 041531920112000
617 Kč
510 Kč bez DPH
Rozměr: UNF 1/2x20 2B
Skladem | 041531920113000
605 Kč
500 Kč bez DPH
Rozměr: UNF 9/16x18 2B
Skladem | 041531920114000
911 Kč
753 Kč bez DPH
Rozměr: UNF 5/8x18 2B
Skladem | 041531920115000
819 Kč
677 Kč bez DPH
Rozměr: UNF 3/4x16 2B
Momentálně nedostupné | 041531920117000
1 076 Kč
889 Kč bez DPH
Rozměr: UNF 7/8x14 2B
Momentálně nedostupné | 041531920119000
1 318 Kč
1 089 Kč bez DPH
Rozměr: UNF 1x12 2B
Momentálně nedostupné | 041531920121000
1 786 Kč
1 476 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 3505

Strojní závitník pro americký unifikovaný jemný závit s přímou drážkou a lamačem třísek, DIN 374, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně slitiny mědi tvořící krátkou třísku, tvárnou a temperovanou litinu, slitiny hliníku s Si<10 %



Parametry:

Závit UNF: Unifikovaný jemný závitZávit UNF:   Unifikovaný jemný závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: ~ DIN 374Norma závitníku:   ~ DIN 374

Lícování závitů: 2BLícování závitů:   2B

Řezný kužel B: Délka 3,5-6 stoupáníŘezný kužel B:   Délka 3,5-6 stoupání

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm25-8
P1.2Nelegované lité oceli <500N/mm26-10
P2.1Automatové oceli <800N/mm210-14
P2.2Konstrukční oceli <800N/mm210-14
P2.3Nelegované lité oceli <800N/mm210-14
K6.2Tvárná a temper. litina 4-7
N8.1Legovaný hliník Si<10%14-20
N8.2Legovaný hliník Si>10%12-15
N10.1Slitiny mědi s krátkou třískou12-20



Rozměry výrobků:

3505: kreslenka
d1Ptoll1l2d2aotvor
UNF 5442B5692,2-2,7
UNF 6402B56112,52,13
UNF 8362B63122,82,13,5
UNF 10322B70133,52,74,1
UNF 12282B8015434,65
UNF 1/4282B80154,53,45,5
UNF 5/16242B901864,96,9
UNF 3/8242B902075,58,5
UNF 7/16202B1002086,29,9
UNF 1/2202B100219711,5
UNF 9/16182B1002111912,9
UNF 5/8182B1002112914,5
UNF 3/4162B11024141117,5
UNF 7/8142B125241814,520,5
UNF 1122B140261814,523,25

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Unifikovaný jemný závit UNF
Norma: DIN ≈374
Povrchová úprava: -
Typ otvoru: průchozí (délka závitu L > 1,5xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1)
Lícování: 2B
Obraběný materiál: Konstrukční oceli <500N/mm2, Nelegované lité oceli <500N/mm2, Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Nelegované lité oceli <800N/mm2, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou
