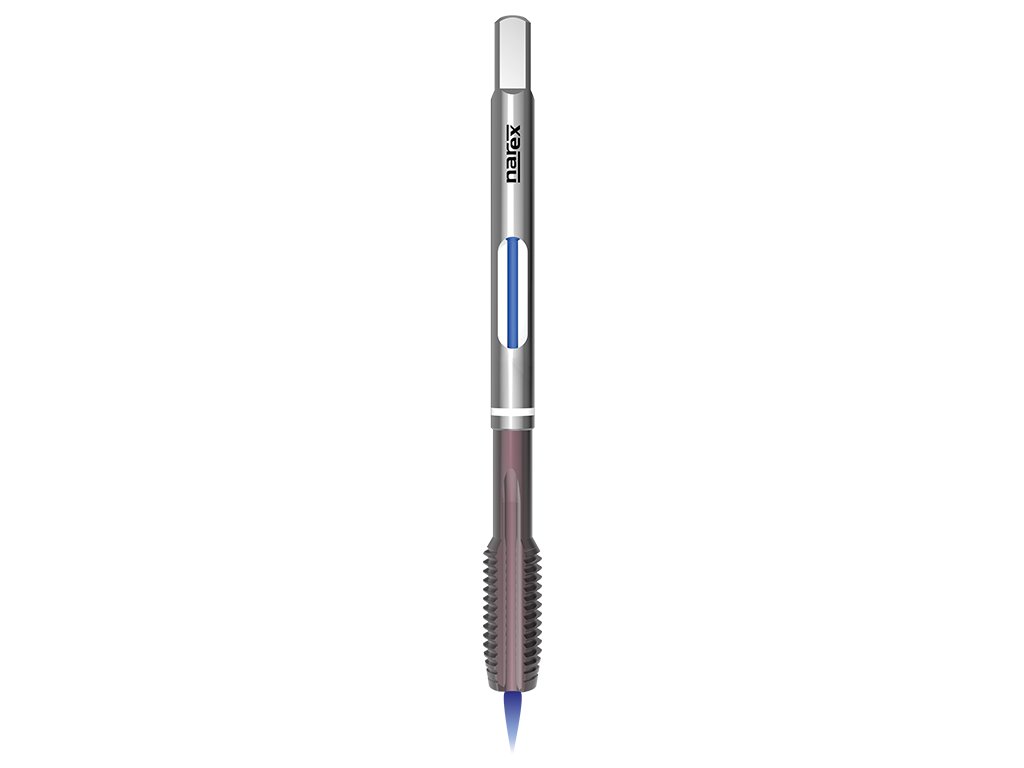

3080IKZ - Strojní závitník s přímou drážkou

Kód: 041638228050000
od 975 Kč –20 %
3080IKZ - Strojní závitník s přímou drážkou
od 975 Kč –20 % od 780 Kč od 645 Kč bez DPH

Zvolte variantu

Katalogové číslo: 3080IKZ

Strojní závitník pro metrický závit s přímou drážkou a axiálním vnitřním chlazením, DIN 376, DIN 374, povlak TiCN, vhodný pro šedou litinu, alternativně pro slitiny hliníku s Si>10 %



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Závit MF: Metrický ISO závit jemnýZávit MF:   Metrický ISO závit jemný

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ GG: Závitník pro šedou litinuTyp GG:   Závitník pro šedou litinu

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Norma závitníku: DIN 374Norma závitníku:   DIN 374

Lícování závitů: ISO 2 - 6HXLícování závitů:   ISO 2 - 6HX

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Způsob chlazení: Vnitřní přívod chladící kapalinyZpůsob chlazení:   Vnitřní přívod chladící kapaliny

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: M 5x0,8 6HX
Momentálně nedostupné | 041638228050000
975 Kč
780 Kč
645 Kč bez DPH
Rozměr: M 6x1 6HX
Momentálně nedostupné | 041638228060000
1 032 Kč
826 Kč
682 Kč bez DPH
Rozměr: M 8x1 6HX
Momentálně nedostupné | 041638428087000
1 354 Kč
1 083 Kč
895 Kč bez DPH
Rozměr: M 8x1,25 6HX
Momentálně nedostupné | 041638228080000
1 101 Kč
881 Kč
728 Kč bez DPH
Rozměr: M 10x1 6HX
Momentálně nedostupné | 041638428107000
1 412 Kč
1 130 Kč
934 Kč bez DPH
Rozměr: M 10x1,25 6HX
Momentálně nedostupné | 041638428106000
1 686 Kč
1 349 Kč
1 114 Kč bez DPH
Rozměr: M 10x1,5 6HX
Skladem | 041638228100000
1 248 Kč
998 Kč
825 Kč bez DPH
Rozměr: M 12x1 6HX
Momentálně nedostupné | 041638428127000
1 722 Kč
1 378 Kč
1 138 Kč bez DPH
Rozměr: M 12x1,25 6HX
Momentálně nedostupné | 041638428126000
1 857 Kč
1 486 Kč
1 228 Kč bez DPH
Rozměr: M 12x1,5 6HX
Momentálně nedostupné | 041638428125000
1 705 Kč
1 364 Kč
1 127 Kč bez DPH
Rozměr: M 12x1,75 6HX
Skladem | 041638228120000
1 537 Kč
1 230 Kč
1 016 Kč bez DPH
Rozměr: M 14x1,5 6HX
Skladem | 041638428145000
2 006 Kč
1 605 Kč
1 326 Kč bez DPH
Rozměr: M 14x2 6HX
Momentálně nedostupné | 041638228140000
1 753 Kč
1 402 Kč
1 159 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 3080IKZ

Strojní závitník pro metrický závit s přímou drážkou a axiálním vnitřním chlazením, DIN 376, DIN 374, povlak TiCN, vhodný pro šedou litinu, alternativně pro slitiny hliníku s Si>10 %



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Závit MF: Metrický ISO závit jemnýZávit MF:   Metrický ISO závit jemný

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ GG: Závitník pro šedou litinuTyp GG:   Závitník pro šedou litinu

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak karbonitrid titanuDruh povlaku:   Povlak karbonitrid titanu

Norma závitníku: DIN 376Norma závitníku:   DIN 376

Norma závitníku: DIN 374Norma závitníku:   DIN 374

Lícování závitů: ISO 2 - 6HXLícování závitů:   ISO 2 - 6HX

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Způsob chlazení: Vnitřní přívod chladící kapalinyZpůsob chlazení:   Vnitřní přívod chladící kapaliny

Typ otvoru: Průchozí (délka závitu L > 1,5xd1)Typ otvoru:   Průchozí (délka závitu L > 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
K6.1Šedá litina15-20
N8.2Legovaný hliník Si>10%12-20



Rozměry výrobků:

3080IKZ: kreslenka
d1Ptoll1l2d2aotvor
M 50,86HX70133,52,74,2
M 616HX80154,53,45
M 60,756HX80154,53,45,2
M 816HX901864,97
M 81,256HX901864,96,8
M 101,256HX1002075,58,8
M 1016HX902075,59
M 101,56HX1002075,58,5
M 121,56HX100219710,5
M 121,756HX110239710,2
M 121,256HX100219710,8
M 1216HX100219711
M 1426HX1102511912
M 141,56HX1002111912,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO, Metrický jemný závit ISO
Norma: DIN 376, DIN 374
Povrchová úprava: TiCN
Typ otvoru: průchozí (délka závitu L > 1,5xd1), neprůchozí (délka závitu L < 2xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 6HX
Obraběný materiál: Šedá litina, Legovaný hliník Si>10%
