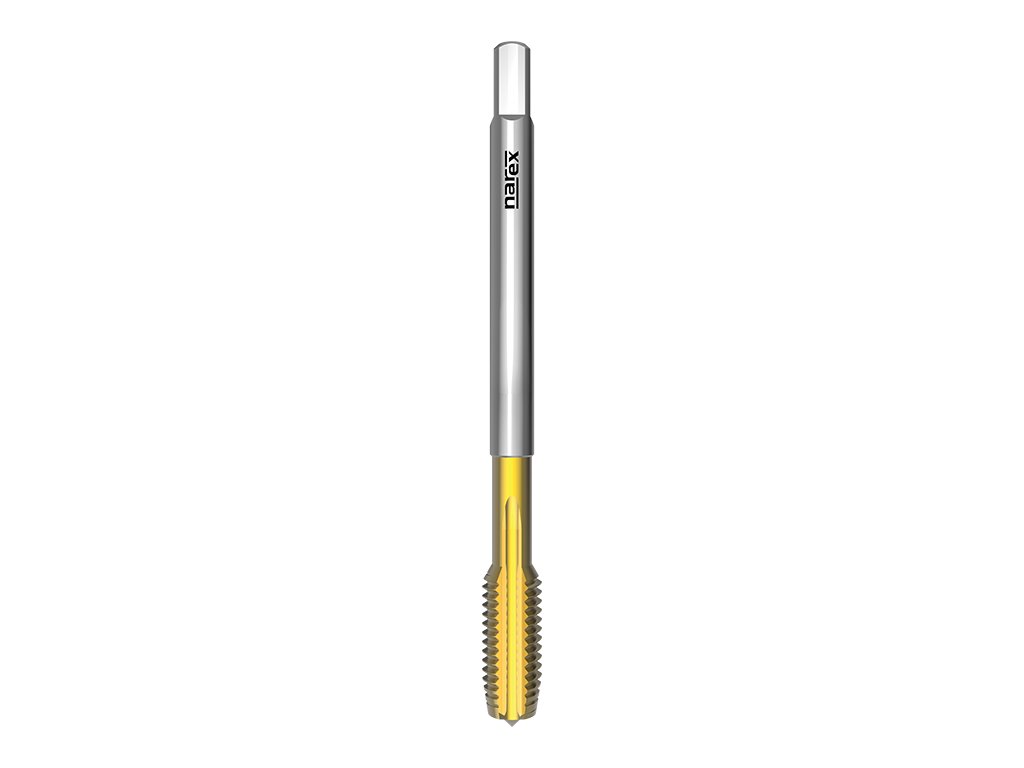

3015 - Strojní závitník s přímou drážkou

Kód: 041535910103000
od 473 Kč od 391 Kč bez DPH

Zvolte variantu

Katalogové číslo: 3015

Strojní závitník pro americký unifikovaný jemný závit s přímou drážkou, DIN 374, povlak TiN, vhodný pro konstrukční oceli, automatové oceli, slitiny mědi tvořící krátkou třísku, alternativně pro šedou litinu, slitiny hliníku s Si>10%.



Závit UNF: Unifikovaný jemný závitZávit UNF:   Unifikovaný jemný závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: ~ DIN 374Norma závitníku:   ~ DIN 374

Lícování závitů: 2BLícování závitů:   2B

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Typ otvoru: Průchozí (délka závitu L < 1,5xd1)Typ otvoru:   Průchozí (délka závitu L < 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 1,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 1,5xd1)


Detailní informace

Rozměr: UNF 5x44 2B
Momentálně nedostupné | 041535910102000
489 Kč
404 Kč bez DPH
Rozměr: UNF 6x40 2B
Momentálně nedostupné | 041535910103000
473 Kč
391 Kč bez DPH
Rozměr: UNF 8x36 2B
Momentálně nedostupné | 041535910104000
483 Kč
399 Kč bez DPH
Rozměr: UNF 10x32 2B
Skladem | 041535910105000
518 Kč
428 Kč bez DPH
Rozměr: UNF 12x28 2B
Momentálně nedostupné | 041535910106000
577 Kč
477 Kč bez DPH
Rozměr: UNF 1/4x28 2B
Momentálně nedostupné | 041535910107000
587 Kč
485 Kč bez DPH
Rozměr: UNF 5/16x24 2B
Momentálně nedostupné | 041535910109000
586 Kč
484 Kč bez DPH
Rozměr: UNF 3/8x24 2B
Skladem | 041535910111000
635 Kč
525 Kč bez DPH
Rozměr: UNF 7/16x20 2B
Skladem | 041535910112000
811 Kč
670 Kč bez DPH
Rozměr: UNF 1/2x20 2B
Momentálně nedostupné | 041535910113000
782 Kč
646 Kč bez DPH
Rozměr: UNF 9/16x18 2B
Skladem | 041535910114000
1 262 Kč
1 043 Kč bez DPH
Rozměr: UNF 5/8x18 2B
Momentálně nedostupné | 041535910115000
1 032 Kč
853 Kč bez DPH
Rozměr: UNF 3/4x16 2B
Momentálně nedostupné | 041535910117000
1 418 Kč
1 172 Kč bez DPH
Rozměr: UNF 7/8x14 2B
Momentálně nedostupné | 041535910119000
1 768 Kč
1 461 Kč bez DPH
Rozměr: UNF 1x12 2B
Momentálně nedostupné | 041535910121000
2 392 Kč
1 977 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 3015

Strojní závitník pro americký unifikovaný jemný závit s přímou drážkou, DIN 374, povlak TiN, vhodný pro konstrukční oceli, automatové oceli, slitiny mědi tvořící krátkou třísku, alternativně pro šedou litinu, slitiny hliníku s Si>10%.



Parametry:

Závit UNF: Unifikovaný jemný závitZávit UNF:   Unifikovaný jemný závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: ~ DIN 374Norma závitníku:   ~ DIN 374

Lícování závitů: 2BLícování závitů:   2B

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Typ otvoru: Průchozí (délka závitu L < 1,5xd1)Typ otvoru:   Průchozí (délka závitu L < 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 1,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm25-8
P2.1Automatové oceli <800N/mm210-14
K6.1Šedá litina8-12
N8.2Legovaný hliník Si>10%14-20
N10.1Slitiny mědi s krátkou třískou15-25



Rozměry výrobků:

3015: kreslenka
d1Ptoll1l2d2aotvor
UNF 5442B5692,2-2,7
UNF 6402B56112,52,13
UNF 8362B63122,82,13,5
UNF 10322B70133,52,74,1
UNF 12282B8015434,65
UNF 1/4282B80154,53,45,5
UNF 5/16242B901864,96,9
UNF 3/8242B902075,58,5
UNF 7/16202B1002086,29,9
UNF 1/2202B100219711,5
UNF 9/16182B1002111912,9
UNF 5/8182B1002112914,5
UNF 3/4162B11024141117,5
UNF 7/8142B125241814,520,5
UNF 1122B140261814,523,25

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Unifikovaný jemný závit UNF
Norma: DIN ≈374
Povrchová úprava: TiN
Typ otvoru: průchozí (délka závitu L > 1,5xd1), neprůchozí (délka závitu L < 2xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 2B
Obraběný materiál: Konstrukční oceli <500N/mm2, Automatové oceli <800N/mm2, Šedá litina, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou
