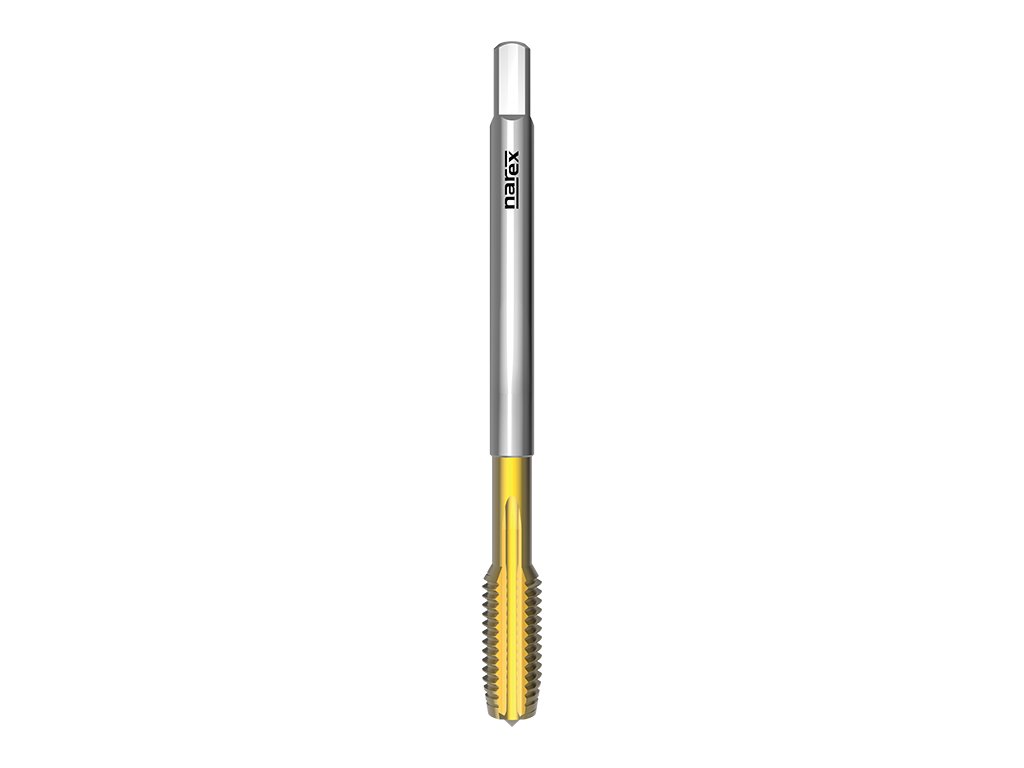

3012 - Strojní závitník s přímou drážkou

Kód: 041535614003000
od 679 Kč od 561 Kč bez DPH

Zvolte variantu

Katalogové číslo: 3012

Strojní závitník pro trubkový závit s přímou drážkou, DIN 5156, povlak TiN vhodný pro konstrukční oceli, automatové oceli, slitiny mědi tvořící krátkou třísku, alternativně pro šedou litinu, slitiny hliníku s Si>10%.



Závit G: Trubkový závit válcovýZávit G:   Trubkový závit válcový

Schema profilu závitu: 55°Schema profilu závitu:   55°

Norma závitu: DIN ISO 228Norma závitu:   DIN ISO 228

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: DIN 5156Norma závitníku:   DIN 5156

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Typ otvoru: Průchozí (délka závitu L < 1,5xd1)Typ otvoru:   Průchozí (délka závitu L < 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 1,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 1,5xd1)


Detailní informace

Rozměr: G 1/8"x28
Skladem | 041535614003000
679 Kč
561 Kč bez DPH
Rozměr: G 1/4"x19
Skladem | 041535614007000
905 Kč
748 Kč bez DPH
Rozměr: G 3/8"x19
Skladem | 041535614011000
1 134 Kč
937 Kč bez DPH
Rozměr: G 1/2"x14
Skladem | 041535614013000
1 540 Kč
1 273 Kč bez DPH
Rozměr: G 5/8"x14
Momentálně nedostupné | 041535614015000
1 889 Kč
1 561 Kč bez DPH
Rozměr: G 3/4"x14
Skladem | 041535614017000
2 419 Kč
1 999 Kč bez DPH
Rozměr: G 7/8"x14
Momentálně nedostupné | 041535614019000
2 725 Kč
2 252 Kč bez DPH
Rozměr: G 1"x11
Skladem | 041535614021000
2 948 Kč
2 436 Kč bez DPH
Rozměr: G 1 1/8"x11
Momentálně nedostupné | 041535614022000
4 119 Kč
3 404 Kč bez DPH
Rozměr: G 1 1/4"x11
Skladem | 041535614023000
4 922 Kč
4 068 Kč bez DPH
Rozměr: G 1 1/2"x11
Skladem | 041535614025000
6 668 Kč
5 511 Kč bez DPH
Rozměr: G 1 3/4"x11
Momentálně nedostupné | 041535614027000
8 846 Kč
7 311 Kč bez DPH
Rozměr: G 2"x11
Momentálně nedostupné | 041535614029000
9 991 Kč
8 257 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 3012

Strojní závitník pro trubkový závit s přímou drážkou, DIN 5156, povlak TiN vhodný pro konstrukční oceli, automatové oceli, slitiny mědi tvořící krátkou třísku, alternativně pro šedou litinu, slitiny hliníku s Si>10%.



Parametry:

Závit G: Trubkový závit válcovýZávit G:   Trubkový závit válcový

Schema profilu závitu: 55°Schema profilu závitu:   55°

Norma závitu: DIN ISO 228Norma závitu:   DIN ISO 228

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: DIN 5156Norma závitníku:   DIN 5156

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Typ otvoru: Průchozí (délka závitu L < 1,5xd1)Typ otvoru:   Průchozí (délka závitu L < 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 1,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm25-8
P2.1Automatové oceli <800N/mm210-14
K6.1Šedá litina8-12
N8.2Legovaný hliník Si>10%14-20
N10.1Slitiny mědi s krátkou třískou15-25



Rozměry výrobků:

3012: kreslenka
d1Ptoll1l2d2aotvor
G 1/8"28902075,58,8
G 1/4"191002111911,8
G 3/8"191002112915,25
G 1/2"1412524161219
G 5/8"14125241814,521
G 3/4"1414026201624,5
G 7/8"1415028221828,25
G 1"1116030252030,75
G 1 1/8"1117030282235,5
G 1 1/4"1117030322439,5
G 1 1/2"1119032362945,25
G 1 3/4"1119032403251,3
G 2"1122040453557,2

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Trubkový válcový závit
Norma: DIN 5156
Povrchová úprava: TiN
Typ otvoru: průchozí (délka závitu L > 1,5xd1), neprůchozí (délka závitu L < 2xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: -
Obraběný materiál: Konstrukční oceli <500N/mm2, Automatové oceli <800N/mm2, Šedá litina, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou
