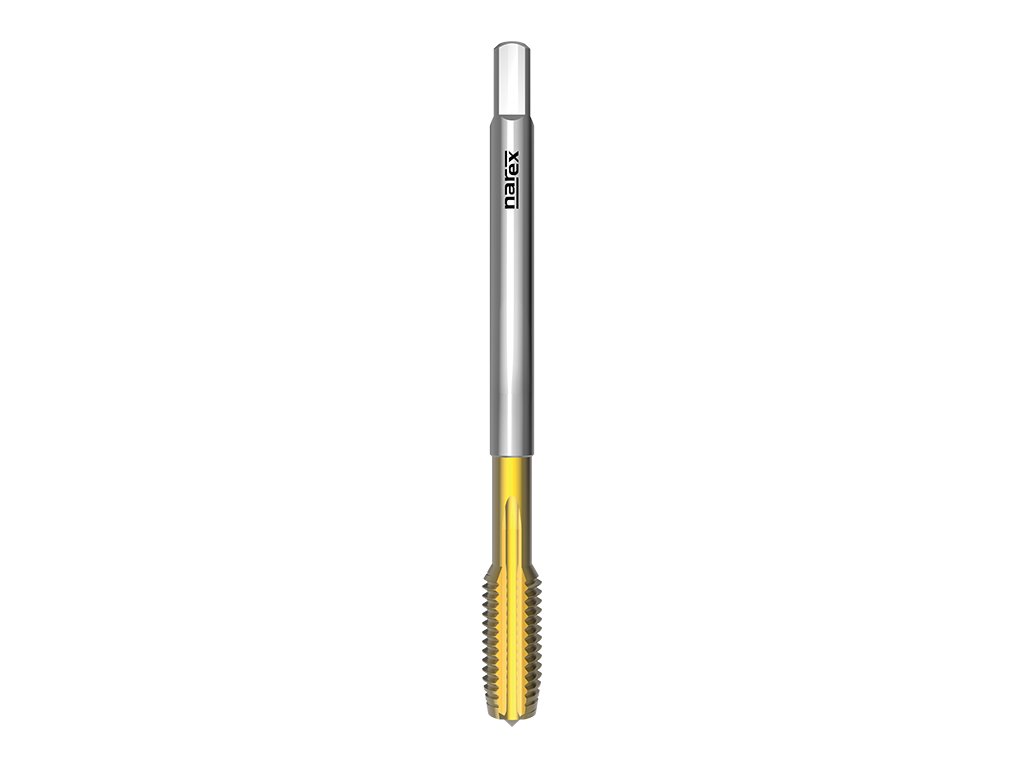

    3010 - Strojní závitník s přímou drážkou

    Kód: 041535220030000
    3010 - Strojní závitník s přímou drážkou
    od 365 Kč od 302 Kč bez DPH

    Zvolte variantu

    Katalogové číslo: 3010

    Strojní závitník pro metrický závit s přímou drážkou, DIN 376, DIN 374 povlak TiN, vhodný pro konstrukční oceli, automatové oceli, slitiny mědi tvořící krátkou třísku, alternativně pro šedou litinu, slitiny hliníku s Si>10%.



    Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

    Závit MF: Metrický ISO závit jemnýZávit MF:   Metrický ISO závit jemný

    Schema profilu závitu: 60°Schema profilu závitu:   60°

    Norma závitu: DIN 13Norma závitu:   DIN 13

    Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

    Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

    Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

    Norma závitníku: DIN 376Norma závitníku:   DIN 376

    Norma závitníku: DIN 374Norma závitníku:   DIN 374

    Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

    Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

    Typ otvoru: Průchozí (délka závitu L < 1,5xd1)Typ otvoru:   Průchozí (délka závitu L < 1,5xd1)

    Typ otvoru: Neprůchozí (délka závitu L < 1,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 1,5xd1)


    Detailní informace

    Rozměr: M 3x0,5 6H
    Skladem (>5 ks) | 041535220030000 EAN: 8595111935560
    365 Kč
    302 Kč bez DPH
    Rozměr: M 4x0,5 6H
    Skladem (2 ks) | 041535420041000 EAN: 8595111937847
    543 Kč
    449 Kč bez DPH
    Rozměr: M 4x0,7 6H
    Skladem (>5 ks) | 041535220040000 EAN: 8595111935584
    369 Kč
    305 Kč bez DPH
    Rozměr: M 5x0,5 6H
    Skladem (4 ks) | 041535420051000 EAN: 8595111937854
    551 Kč
    455 Kč bez DPH
    Rozměr: M 5x0,8 6H
    Skladem (>5 ks) | 041535220050000 EAN: 8595111935607
    375 Kč
    310 Kč bez DPH
    Rozměr: M 6x0,5 6H
    Na dotaz | 041535420069000 EAN: 8595111937878
    569 Kč
    470 Kč bez DPH
    Rozměr: M 6x0,75 6H
    Skladem (4 ks) | 041535420068000 EAN: 8595111937861
    557 Kč
    460 Kč bez DPH
    Rozměr: M 6x1 6H
    Skladem (>5 ks) | 041535220060000 EAN: 8595111935614
    380 Kč
    314 Kč bez DPH
    Rozměr: M 7x0,75 6H
    Na dotaz | 041535420078000 EAN: 8595111980799
    618 Kč
    511 Kč bez DPH
    Rozměr: M 7x1 6H
    Skladem (1 ks) | 041535220070000 EAN: 8595111935621
    457 Kč
    378 Kč bez DPH
    Rozměr: M 8x0,75 6H
    Skladem (3 ks) | 041535420088000 EAN: 8595111937892
    618 Kč
    511 Kč bez DPH
    Rozměr: M 8x1 6H
    Skladem (1 ks) | 041535420087000 EAN: 8595111937885
    564 Kč
    466 Kč bez DPH
    Rozměr: M 8x1,25 6H
    Skladem (>5 ks) | 041535220080000 EAN: 8595111935638
    428 Kč
    354 Kč bez DPH
    Rozměr: M 9x1 6H
    Na dotaz | 041535420097000 EAN: 8595111937908
    761 Kč
    629 Kč bez DPH
    Rozměr: M 10x0,75 6H
    Skladem (3 ks) | 041535420108000 EAN: 8595111937939
    783 Kč
    647 Kč bez DPH
    Rozměr: M 10x1 6H
    Skladem (>5 ks) | 041535420107000 EAN: 8595111937922
    569 Kč
    470 Kč bez DPH
    Rozměr: M 10x1,25 6H
    Skladem (5 ks) | 041535420106000 EAN: 8595111937915
    743 Kč
    614 Kč bez DPH
    Rozměr: M 10x1,5 6H
    Skladem (>5 ks) | 041535220100000 EAN: 8595111935652
    495 Kč
    409 Kč bez DPH
    Rozměr: M 11x1 6H
    Skladem (5 ks) | 041535420117000 EAN: 8595111937946
    885 Kč
    731 Kč bez DPH
    Rozměr: M 12x1 6H
    Na dotaz | 041535420127000 EAN: 8595111937977
    678 Kč
    560 Kč bez DPH
    Rozměr: M 12x1,25 6H
    Skladem (>5 ks) | 041535420126000 EAN: 8595111937960
    761 Kč
    629 Kč bez DPH
    Rozměr: M 12x1,5 6H
    Skladem (5 ks) | 041535420125000 EAN: 8595111937953
    664 Kč
    549 Kč bez DPH
    Rozměr: M 12x1,75 6H
    Skladem (>5 ks) | 041535220120000 EAN: 8595111935676
    595 Kč
    492 Kč bez DPH
    Rozměr: M 14x1 6H
    Skladem (5 ks) | 041535420147000 EAN: 8595111938004
    875 Kč
    723 Kč bez DPH
    Rozměr: M 14x1,25 6H
    Na dotaz | 041535420146000 EAN: 8595111937991
    830 Kč
    686 Kč bez DPH
    Rozměr: M 14x1,5 6H
    Skladem (2 ks) | 041535420145000 EAN: 8595111937984
    857 Kč
    708 Kč bez DPH
    Rozměr: M 14x2 6H
    Skladem (>5 ks) | 041535220140000 EAN: 8595111935683
    737 Kč
    609 Kč bez DPH
    Rozměr: M 15x1 6H
    Na dotaz | 041535420157000 EAN: 8595111938011
    1 066 Kč
    881 Kč bez DPH
    Rozměr: M 16x1 6H
    Skladem (>5 ks) | 041535420167000 EAN: 8595111938035
    1 024 Kč
    846 Kč bez DPH
    Rozměr: M 16x1,5 6H
    Skladem (>5 ks) | 041535420165000 EAN: 8595111938028
    944 Kč
    780 Kč bez DPH
    Rozměr: M 16x2 6H
    Skladem (>5 ks) | 041535220160000 EAN: 8595111935690
    749 Kč
    619 Kč bez DPH
    Rozměr: M 17x1 6H
    Skladem (2 ks) | 041535420177000 EAN: 8595111938042
    1 503 Kč
    1 242 Kč bez DPH
    Rozměr: M 18x1 6H
    Na dotaz | 041535420187000 EAN: 8595111938073
    1 261 Kč
    1 042 Kč bez DPH
    Rozměr: M 18x1,5 6H
    Na dotaz | 041535420185000 EAN: 8595111938066
    1 177 Kč
    973 Kč bez DPH
    Rozměr: M 18x2 6H
    Na dotaz | 041535420184000 EAN: 8595111938059
    1 344 Kč
    1 111 Kč bez DPH
    Rozměr: M 18x2,5 6H
    Skladem (4 ks) | 041535220180000 EAN: 8595111935706
    1 258 Kč
    1 040 Kč bez DPH
    Rozměr: M 20x1 6H
    Skladem (1 ks) | 041535420207000 EAN: 8595111938103
    1 467 Kč
    1 212 Kč bez DPH
    Rozměr: M 20x1,5 6H
    Skladem (3 ks) | 041535420205000 EAN: 8595111938097
    1 375 Kč
    1 136 Kč bez DPH
    Rozměr: M 20x2 6H
    Skladem (1 ks) | 041535420204000 EAN: 8595111938080
    1 896 Kč
    1 567 Kč bez DPH
    Rozměr: M 20x2,5 6H
    Skladem (>5 ks) | 041535220200000 EAN: 8595111935713
    1 348 Kč
    1 114 Kč bez DPH
    Rozměr: M 22x1 6H
    Skladem (2 ks) | 041535420227000 EAN: 8595111938134
    2 027 Kč
    1 675 Kč bez DPH
    Rozměr: M 22x1,5 6H
    Skladem (>5 ks) | 041535420225000 EAN: 8595111938127
    1 467 Kč
    1 212 Kč bez DPH
    Rozměr: M 22x2 6H
    Na dotaz | 041535420224000 EAN: 8595111938110
    2 009 Kč
    1 660 Kč bez DPH
    Rozměr: M 22x2,5 6H
    Na dotaz | 041535220220000 EAN: 8595111935720
    1 811 Kč
    1 497 Kč bez DPH
    Rozměr: M 24x1 6H
    Skladem (1 ks) | 041535420247000 EAN: 8595111938165
    2 195 Kč
    1 814 Kč bez DPH
    Rozměr: M 24x1,5 6H
    Skladem (>5 ks) | 041535420245000 EAN: 8595111938158
    1 597 Kč
    1 320 Kč bez DPH
    Rozměr: M 24x2 6H
    Na dotaz | 041535420244000 EAN: 8595111938141
    1 828 Kč
    1 511 Kč bez DPH
    Rozměr: M 24x3 6H
    Na dotaz | 041535220240000 EAN: 8595111935737
    1 690 Kč
    1 397 Kč bez DPH
    Rozměr: M 25x1,5 6H
    Skladem (1 ks) | 041535420255000 EAN: 8595111938172
    2 961 Kč
    2 447 Kč bez DPH
    Rozměr: M 26x1,5 6H
    Skladem (1 ks) | 041535420265000 EAN: 8595111938189
    2 058 Kč
    1 701 Kč bez DPH
    Rozměr: M 27x1 6H
    Na dotaz | 041535420277000 EAN: 8595111971889
    2 823 Kč
    2 333 Kč bez DPH
    Rozměr: M 27x1,5 6H
    Na dotaz | 041535420275000 EAN: 8595111938202
    2 432 Kč
    2 010 Kč bez DPH
    Rozměr: M 27x2 6H
    Na dotaz | 041535420274000 EAN: 8595111938196
    2 462 Kč
    2 035 Kč bez DPH
    Rozměr: M 27x3 6H
    Na dotaz | 041535220270000 EAN: 8595111935744
    2 212 Kč
    1 828 Kč bez DPH
    Rozměr: M 28x2 6H
    Na dotaz | 041535420284000 EAN: 8595111938219
    2 727 Kč
    2 254 Kč bez DPH
    Rozměr: M 30x1 6H
    Na dotaz | 041535420307000 EAN: 8595111938240
    2 994 Kč
    2 474 Kč bez DPH
    Rozměr: M 30x1,5 6H
    Skladem (1 ks) | 041535420305000 EAN: 8595111938233
    2 558 Kč
    2 114 Kč bez DPH
    Rozměr: M 30x2 6H
    Skladem (2 ks) | 041535420304000 EAN: 8595111938226
    2 900 Kč
    2 397 Kč bez DPH
    Rozměr: M 30x3,5 6H
    Na dotaz | 041535220300000 EAN: 8595111935751
    2 733 Kč
    2 259 Kč bez DPH
    Rozměr: M 32x1,5 6H
    Na dotaz | 041535420325000 EAN: 8595111938257
    3 117 Kč
    2 576 Kč bez DPH
    Rozměr: M 33x1,5 6H
    Na dotaz | 041535420335000 EAN: 8595111938271
    3 491 Kč
    2 885 Kč bez DPH
    Rozměr: M 33x2 6H
    Na dotaz | 041535420334000 EAN: 8595111938264
    3 521 Kč
    2 910 Kč bez DPH
    Rozměr: M 33x3,5 6H
    Na dotaz | 041535220330000 EAN: 8595111935768
    3 504 Kč
    2 896 Kč bez DPH
    Rozměr: M 35x1,5 6H
    Na dotaz | 041535420355000 EAN: 8595111938288
    4 396 Kč
    3 633 Kč bez DPH
    Rozměr: M 36x1,5 6H
    Na dotaz | 041535420365000 EAN: 8595111938318
    3 865 Kč
    3 194 Kč bez DPH
    Rozměr: M 36x2 6H
    Na dotaz | 041535420364000 EAN: 8595111938301
    4 331 Kč
    3 579 Kč bez DPH
    Rozměr: M 36x3 6H
    Na dotaz | 041535420363000 EAN: 8595111938295
    4 891 Kč
    4 042 Kč bez DPH
    Rozměr: M 36x4 6H
    Na dotaz | 041535220360000 EAN: 8595111935775
    4 318 Kč
    3 569 Kč bez DPH
    Rozměr: M 39x4 6H
    Na dotaz | 041535220390000 EAN: 8595111935782
    5 589 Kč
    4 619 Kč bez DPH
    Rozměr: M 40x1,5 6H
    Na dotaz | 041535420405000 EAN: 8595111938332
    4 644 Kč
    3 838 Kč bez DPH
    Rozměr: M 42x1,5 6H
    Na dotaz | 041535420425000 EAN: 8595111938363
    5 176 Kč
    4 278 Kč bez DPH
    Rozměr: M 42x2 6H
    Na dotaz | 041535420424000 EAN: 8595111938356
    6 077 Kč
    5 022 Kč bez DPH
    Rozměr: M 42x3 6H
    Na dotaz | 041535420423000 EAN: 8595111938349
    6 919 Kč
    5 718 Kč bez DPH
    Rozměr: M 42x4,5 6H
    Na dotaz | 041535220420000 EAN: 8595111935799
    6 188 Kč
    5 114 Kč bez DPH
    Rozměr: M 45x1,5 6H
    Na dotaz | 041535420455000 EAN: 8595111938387
    5 671 Kč
    4 687 Kč bez DPH
    Rozměr: M 45x2 6H
    Na dotaz | 041535420454000 EAN: 8595111938370
    7 291 Kč
    6 026 Kč bez DPH
    Rozměr: M 45x4,5 6H
    Na dotaz | 041535220450000 EAN: 8595111935805
    7 056 Kč
    5 831 Kč bez DPH
    Rozměr: M 48x1,5 6H
    Na dotaz | 041535420485000 EAN: 8595111938417
    6 826 Kč
    5 641 Kč bez DPH
    Rozměr: M 48x2 6H
    Na dotaz | 041535420484000 EAN: 8595111938400
    8 724 Kč
    7 210 Kč bez DPH
    Rozměr: M 48x3 6H
    Na dotaz | 041535420483000 EAN: 8595111938394
    9 005 Kč
    7 442 Kč bez DPH
    Rozměr: M 48x5 6H
    Na dotaz | 041535220480000 EAN: 8595111935812
    8 109 Kč
    6 702 Kč bez DPH
    Rozměr: M 50x1,5 6H
    Na dotaz | 041535420505000 EAN: 8595111938424
    6 944 Kč
    5 739 Kč bez DPH
    Rozměr: M 52x5 6H
    Na dotaz | 041535220520000 EAN: 8595111935829
    8 758 Kč
    7 238 Kč bez DPH

    Detailní popis produktu

    Katalogové číslo: 3010

    Strojní závitník pro metrický závit s přímou drážkou, DIN 376, DIN 374 povlak TiN, vhodný pro konstrukční oceli, automatové oceli, slitiny mědi tvořící krátkou třísku, alternativně pro šedou litinu, slitiny hliníku s Si>10%.



    Parametry:

    Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

    Závit MF: Metrický ISO závit jemnýZávit MF:   Metrický ISO závit jemný

    Schema profilu závitu: 60°Schema profilu závitu:   60°

    Norma závitu: DIN 13Norma závitu:   DIN 13

    Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

    Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

    Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

    Norma závitníku: DIN 376Norma závitníku:   DIN 376

    Norma závitníku: DIN 374Norma závitníku:   DIN 374

    Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

    Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

    Typ otvoru: Průchozí (délka závitu L < 1,5xd1)Typ otvoru:   Průchozí (délka závitu L < 1,5xd1)

    Typ otvoru: Neprůchozí (délka závitu L < 1,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 1,5xd1)




    Obráběné materiály:

    SkupinaNázevŘezná rychlost
    P1.1Konstrukční oceli <500N/mm25-8
    P2.1Automatové oceli <800N/mm210-14
    K6.1Šedá litina8-12
    N8.2Legovaný hliník Si>10%14-20
    N10.1Slitiny mědi s krátkou třískou15-25



    Rozměry výrobků:

    3010: kreslenka
    d1Ptoll1l2d2aotvor
    M 30,56H5692,2-2,5
    M 40,56H63122,82,13,5
    M 40,76H63122,82,13,3
    M 50,56H70133,52,74,5
    M 50,86H70133,52,74,2
    M 60,56H80154,53,45,5
    M 60,756H80154,53,45,2
    M 616H80154,53,45
    M 716H80155,54,36
    M 70,756H80155,54,36,2
    M 816H901864,97
    M 81,256H901864,96,8
    M 80,756H801564,97,2
    M 916H901875,58
    M 101,256H1002075,58,8
    M 1016H902075,59
    M 101,56H1002075,58,5
    M 100,756H902075,59,2
    M 1116H902086,210
    M 121,756H110239710,2
    M 1216H100219711
    M 121,56H100219710,5
    M 121,256H100219710,8
    M 1416H1002111913
    M 1426H1102511912
    M 141,56H1002111912,5
    M 141,256H1002111912,8
    M 1516H1002112914
    M 161,56H1002112914,5
    M 1626H1102512914
    M 1616H1002112915
    M 1716H1002112916
    M 182,56H12530141115,5
    M 1816H11024141117
    M 1826H12524141116
    M 181,56H11024141116,5
    M 2016H12524161219
    M 202,56H14030161217,5
    M 2026H14030161218
    M 201,56H12524161218,5
    M 221,56H125241814,520,5
    M 2226H140301814,520
    M 2216H125241814,521
    M 222,56H140301814,519,5
    M 241,56H140261814,522,5
    M 2416H140261814,523
    M 2426H140261814,522
    M 2436H160361814,521
    M 251,56H140261814,523,5
    M 261,56H140261814,524,5
    M 2716H14026201626
    M 2736H16036201624
    M 2726H14026201625
    M 271,56H14026201625,5
    M 2826H14026201626
    M 281,56H14026201626,5
    M 301,56H15028221828,5
    M 3016H15028221829
    M 303,56H18040221826,5
    M 3026H15028221828
    M 321,56H15028221830,5
    M 3326H16030252031
    M 331,56H16030252031,5
    M 333,56H18042252029,5
    M 341,56H17030282232,5
    M 351,56H17030282233,5
    M 361,56H17030282234,5
    M 3646H20050282232
    M 3636H20042282233
    M 3626H17030282234
    M 3946H20050322435
    M 401,56H17030322438,5
    M 4226H17030322440
    M 4236H20050322439
    M 421,56H17030322440,5
    M 424,56H20056322437,5
    M 4536H20050362942
    M 454,56H20056362940,5
    M 4526H18032362943
    M 451,56H18032362943,5
    M 4836H22550362945
    M 4826H19032362946
    M 4856H25063362943
    M 481,56H19032362946,5
    M 501,56H19032362948,5
    M 521,56H19032403250,5
    M 5256H25063403247

    Doplňkové parametry

    Kategorie: Strojní závitníky
    Produktová řada: Produktová řada NAREX Ždánice
    Typ závitu: Metrický závit ISO, Metrický jemný závit ISO
    Norma: DIN 376, DIN 374
    Povrchová úprava: TiN
    Typ otvoru: průchozí (délka závitu L > 1,5xd1), neprůchozí (délka závitu L < 2xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
    Lícování: 6H
    Obraběný materiál: Konstrukční oceli <500N/mm2, Automatové oceli <800N/mm2, Šedá litina, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou
