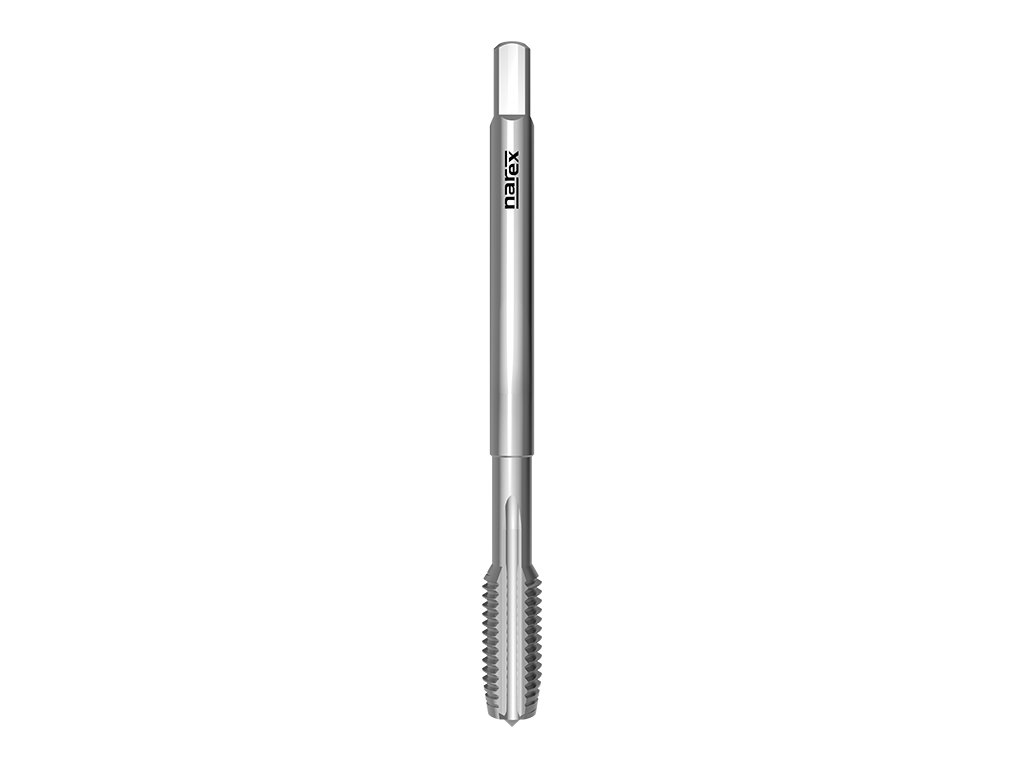

3005 - Strojní závitník s přímou drážkou

Kód: 041531910103000
od 362 Kč od 299 Kč bez DPH

Zvolte variantu

Katalogové číslo: 3005

Strojní závitník pro americký unifikovaný jemný závit s přímou drážkou, DIN 374, vhodný pro konstrukční oceli, automatové oceli, slitiny mědi tvořící krátkou třísku, alternativně pro šedou litinu, slitiny hliníku s Si>10 %



Závit UNF: Unifikovaný jemný závitZávit UNF:   Unifikovaný jemný závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: ~ DIN 374Norma závitníku:   ~ DIN 374

Lícování závitů: 2BLícování závitů:   2B

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Typ otvoru: Průchozí (délka závitu L < 1,5xd1)Typ otvoru:   Průchozí (délka závitu L < 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 1,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 1,5xd1)


Detailní informace

Rozměr: UNF 5x44 2B
Momentálně nedostupné | 041531910102000
375 Kč
310 Kč bez DPH
Rozměr: UNF 6x40 2B
Momentálně nedostupné | 041531910103000
362 Kč
299 Kč bez DPH
Rozměr: UNF 8x36 2B
Skladem | 041531910104000
373 Kč
308 Kč bez DPH
Rozměr: UNF 10x32 2B
Skladem | 041531910105000
398 Kč
329 Kč bez DPH
Rozměr: UNF 12x28 2B
Momentálně nedostupné | 041531910106000
442 Kč
365 Kč bez DPH
Rozměr: UNF 1/4x28 2B
Momentálně nedostupné | 041531910107000
451 Kč
373 Kč bez DPH
Rozměr: UNF 5/16x24 2B
Skladem | 041531910109000
448 Kč
370 Kč bez DPH
Rozměr: UNF 3/8x24 2B
Momentálně nedostupné | 041531910111000
489 Kč
404 Kč bez DPH
Rozměr: UNF 7/16x20 2B
Momentálně nedostupné | 041531910112000
624 Kč
516 Kč bez DPH
Rozměr: UNF 1/2x20 2B
Momentálně nedostupné | 041531910113000
600 Kč
496 Kč bez DPH
Rozměr: UNF 9/16x18 2B
Skladem | 041531910114000
969 Kč
801 Kč bez DPH
Rozměr: UNF 5/8x18 2B
Skladem | 041531910115000
794 Kč
656 Kč bez DPH
Rozměr: UNF 3/4x16 2B
Skladem | 041531910117000
1 089 Kč
900 Kč bez DPH
Rozměr: UNF 7/8x14 2B
Skladem | 041531910119000
1 361 Kč
1 125 Kč bez DPH
Rozměr: UNF 1x12 2B
Skladem | 041531910121000
1 837 Kč
1 518 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 3005

Strojní závitník pro americký unifikovaný jemný závit s přímou drážkou, DIN 374, vhodný pro konstrukční oceli, automatové oceli, slitiny mědi tvořící krátkou třísku, alternativně pro šedou litinu, slitiny hliníku s Si>10 %



Parametry:

Závit UNF: Unifikovaný jemný závitZávit UNF:   Unifikovaný jemný závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: ~ DIN 374Norma závitníku:   ~ DIN 374

Lícování závitů: 2BLícování závitů:   2B

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Typ otvoru: Průchozí (délka závitu L < 1,5xd1)Typ otvoru:   Průchozí (délka závitu L < 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 1,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm24-6
P2.1Automatové oceli <800N/mm28-10
K6.1Šedá litina7-10
N8.2Legovaný hliník Si>10%12-15
N10.1Slitiny mědi s krátkou třískou10-15



Rozměry výrobků:

3005: kreslenka
d1Ptoll1l2d2aotvor
UNF 5442B5692,2-2,7
UNF 6402B56112,52,13
UNF 8362B63122,82,13,5
UNF 10322B70133,52,74,1
UNF 12282B8015434,65
UNF 1/4282B80154,53,45,5
UNF 5/16242B901864,96,9
UNF 3/8242B902075,58,5
UNF 7/16202B1002086,29,9
UNF 1/2202B100219711,5
UNF 9/16182B1002111912,9
UNF 5/8182B1002112914,5
UNF 3/4162B11024141117,5
UNF 7/8142B125241814,520,5
UNF 1122B140261814,523,25

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Unifikovaný jemný závit UNF
Norma: DIN ≈374
Povrchová úprava: -
Typ otvoru: průchozí (délka závitu L > 1,5xd1), neprůchozí (délka závitu L < 2xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 2B
Obraběný materiál: Konstrukční oceli <500N/mm2, Automatové oceli <800N/mm2, Šedá litina, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou
