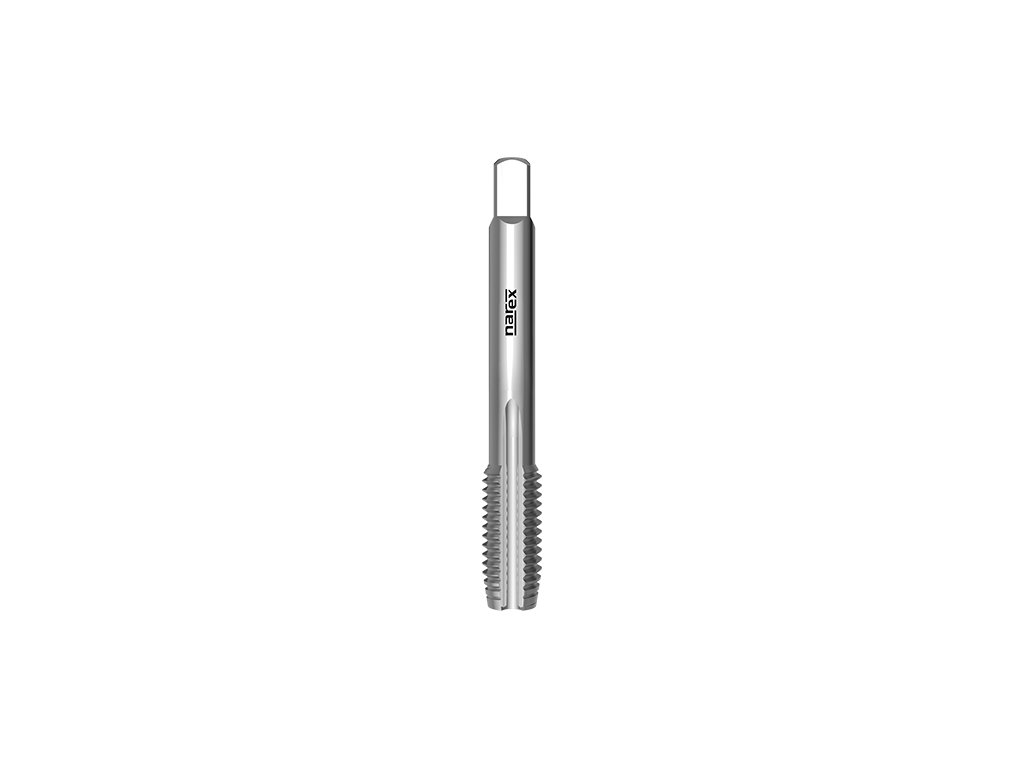

3003 - Strojní závitník s přímou drážkou

Kód: 041526050297800
od 1 578 Kč od 1 304 Kč bez DPH

Zvolte variantu

Katalogové číslo: 3003

Strojní závitník pro pancéřový závit s přímou drážkou, vhodný pro konstrukční oceli, automatové oceli, slitiny mědi tvořící krátkou třísku, alternativně pro šedou litinu, slitiny hliníku s Si>10 %



Závit Pg: Pancéřový závitZávit Pg:   Pancéřový závit

Schéma profilu závitu: 80°Schéma profilu závitu:   80°

Norma závitu: DIN 40430Norma závitu:   DIN 40430

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: DIN 40435Norma závitníku:   DIN 40435

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Typ otvoru: Průchozí (délka závitu L < 1,5xd1)Typ otvoru:   Průchozí (délka závitu L < 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 1,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 1,5xd1)


Detailní informace

Rozměr: Pg 7x1,270 -
Skladem | 041526050297700
1 663 Kč
1 374 Kč bez DPH
Rozměr: Pg 9x1,411 -
Skladem | 041526050297800
1 578 Kč
1 304 Kč bez DPH
Rozměr: Pg 11x1,411 -
Momentálně nedostupné | 041526050297900
1 949 Kč
1 611 Kč bez DPH
Rozměr: Pg 13,5x1,411 -
Skladem | 041526050298000
2 482 Kč
2 051 Kč bez DPH
Rozměr: Pg 16x1,411 -
Skladem | 041526050298100
2 652 Kč
2 192 Kč bez DPH
Rozměr: Pg 21x1,588 -
Skladem | 041526050298200
3 153 Kč
2 606 Kč bez DPH
Rozměr: Pg 29x1,588 -
Skladem | 041526050298300
3 908 Kč
3 230 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 3003

Strojní závitník pro pancéřový závit s přímou drážkou, vhodný pro konstrukční oceli, automatové oceli, slitiny mědi tvořící krátkou třísku, alternativně pro šedou litinu, slitiny hliníku s Si>10 %



Parametry:

Závit Pg: Pancéřový závitZávit Pg:   Pancéřový závit

Schéma profilu závitu: 80°Schéma profilu závitu:   80°

Norma závitu: DIN 40430Norma závitu:   DIN 40430

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: DIN 40435Norma závitníku:   DIN 40435

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Typ otvoru: Průchozí (délka závitu L < 1,5xd1)Typ otvoru:   Průchozí (délka závitu L < 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 1,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm24-6
P2.1Automatové oceli <800N/mm28-10
K6.1Šedá litina7-10
N8.2Legovaný hliník Si>10%12-15
N10.1Slitiny mědi s krátkou třískou10-15



Rozměry výrobků:

3003: kreslenka
d1Ptoll1l2d2aotvor
Pg 71,270-70229711,35
Pg 91,411-702212913,95
Pg 111,411-8022141117,35
Pg 13,51,411-8022161219,15
Pg 161,411-80221814,521,25
Pg 211,588-9022221829,95
Pg 291,588-10025282235,6

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Pancéřový závit
Norma: NAREX Standard, DIN 40430
Povrchová úprava: -
Typ otvoru: průchozí (délka závitu L > 1,5xd1), neprůchozí (délka závitu L < 2xd1), průchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: -
Obraběný materiál: Konstrukční oceli <500N/mm2, Automatové oceli <800N/mm2, Šedá litina, Legovaný hliník Si>10%, Slitiny mědi s krátkou třískou
