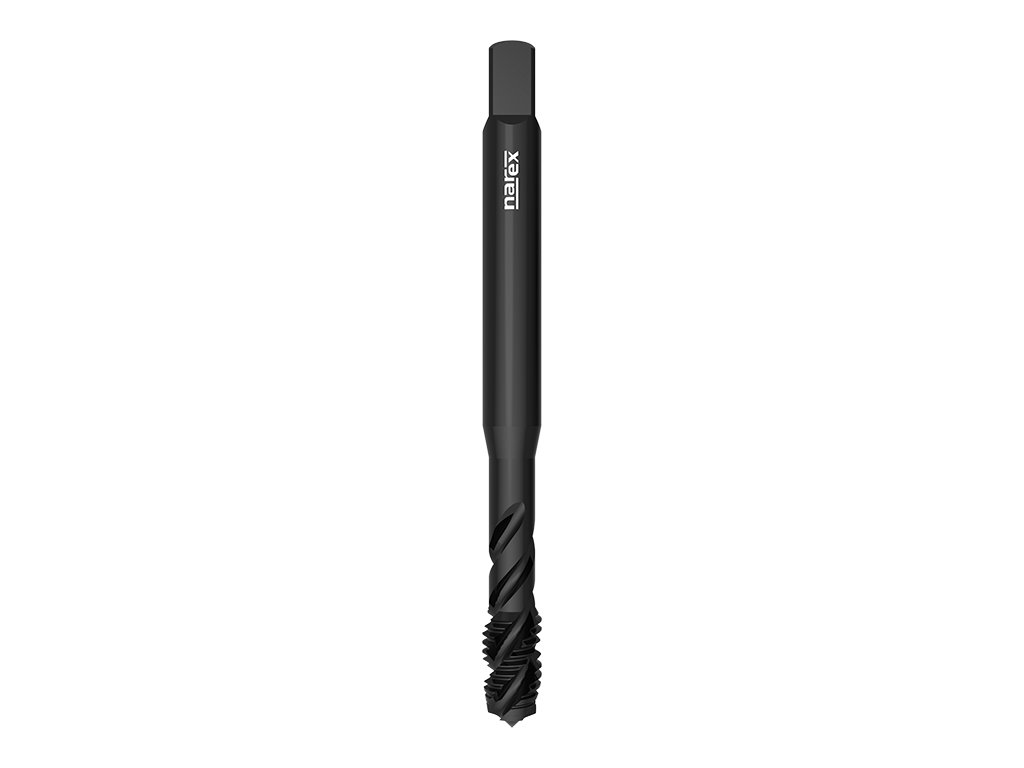

2690 - Strojní závitník se šroubovitou drážkou 40°

Kód: 041537136030000
od 408 Kč od 337 Kč bez DPH

Zvolte variantu

Katalogové číslo: 2690

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 371, s oxidovaným povrchem, vhodný pro cementační a nitridační oceli, zušlechtěné oceli, nástrojové oceli, alternativně pro slitiny hliníku s Si>10 %



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ H: Závitník pro oceli s pevností do 1100 N/mm2Typ H:   Závitník pro oceli s pevností do 1100 N/mm2

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: OxidaceDruh povlaku:   Oxidace

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: M 3x0,5 6H
Skladem | 041537136030000
408 Kč
337 Kč bez DPH
Rozměr: M 4x0,7 6H
Skladem | 041537136040000
408 Kč
337 Kč bez DPH
Rozměr: M 5x0,8 6H
Skladem | 041537136050000
421 Kč
348 Kč bez DPH
Rozměr: M 6x1 6H
Skladem | 041537136060000
439 Kč
363 Kč bez DPH
Rozměr: M 8x1,25 6H
Momentálně nedostupné | 041537136080000
507 Kč
419 Kč bez DPH
Rozměr: M 10x1,5 6H
Skladem | 041537136100000
595 Kč
492 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 2690

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 371, s oxidovaným povrchem, vhodný pro cementační a nitridační oceli, zušlechtěné oceli, nástrojové oceli, alternativně pro slitiny hliníku s Si>10 %



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ H: Závitník pro oceli s pevností do 1100 N/mm2Typ H:   Závitník pro oceli s pevností do 1100 N/mm2

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: OxidaceDruh povlaku:   Oxidace

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P3.1Cement. a nitr. oceli <1200N/mm23-5
P3.2Zušlechtěné oceli <1200N/mm23-5



Rozměry výrobků:

2690: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H5653,52,72,5
M 40,76H6374,53,43,3
M 50,86H70864,94,2
M 616H801064,95
M 81,256H901386,26,8
M 101,56H100151088,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 371
Povrchová úprava: OX
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1)
Lícování: 6H
Obraběný materiál: Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2
