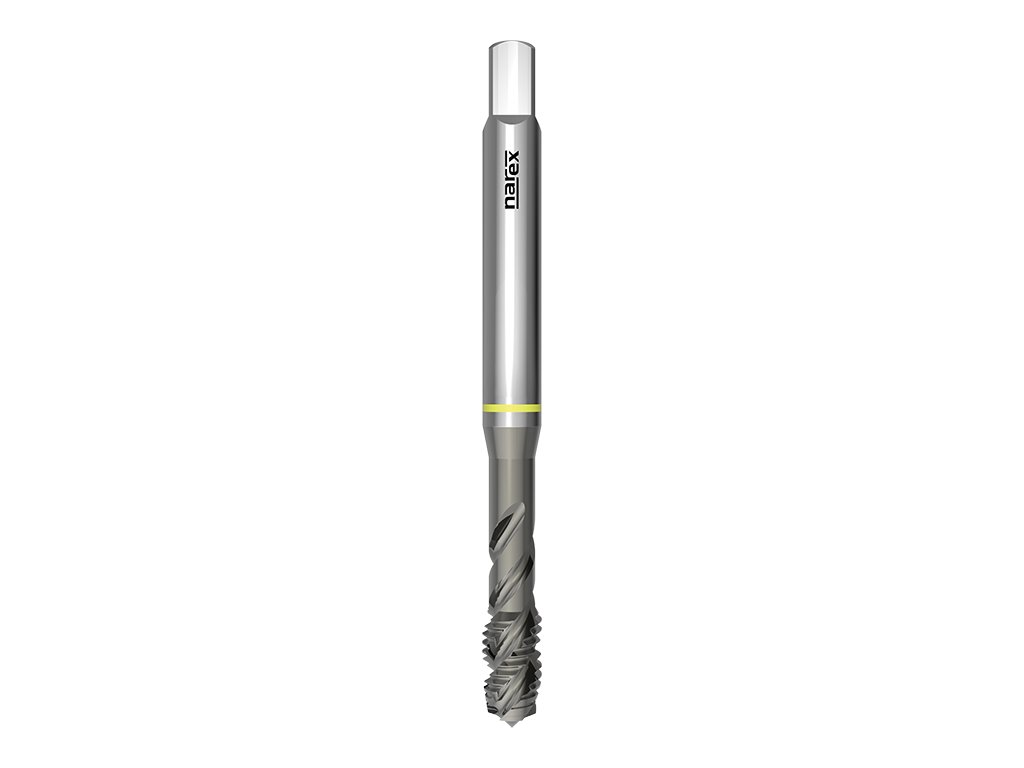

2670 - Strojní závitník se šroubovitou drážkou 40°

Kód: 041536136030000
od 590 Kč od 488 Kč bez DPH

Zvolte variantu

Katalogové číslo: 2670

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 371, povlak AluSpeed, vhodný pro legovaný hliník s Si>10 %



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ AL: Závitník pro měkký hliníkTyp AL:   Závitník pro měkký hliník

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: AluSpeedDruh povlaku:   AluSpeed

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: M 3x0,5 6H
Skladem | 041536136030000
590 Kč
488 Kč bez DPH
Rozměr: M 4x0,7 6H
Skladem | 041536136040000
590 Kč
488 Kč bez DPH
Rozměr: M 5x0,8 6H
Skladem | 041536136050000
604 Kč
499 Kč bez DPH
Rozměr: M 6x1 6H
Skladem | 041536136060000
634 Kč
524 Kč bez DPH
Rozměr: M 8x1,25 6H
Skladem | 041536136080000
736 Kč
608 Kč bez DPH
Rozměr: M 10x1,5 6H
Skladem | 041536136100000
862 Kč
712 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 2670

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 371, povlak AluSpeed, vhodný pro legovaný hliník s Si>10 %



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ AL: Závitník pro měkký hliníkTyp AL:   Závitník pro měkký hliník

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: AluSpeedDruh povlaku:   AluSpeed

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
N8.2Legovaný hliník Si>10%12-20



Rozměry výrobků:

2670: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H5653,52,72,5
M 40,76H6374,53,43,3
M 50,86H70864,94,2
M 616H801064,95
M 81,256H901386,26,8
M 101,56H100151088,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 371
Povrchová úprava: ALS
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 6H
Obraběný materiál: Legovaný hliník Si>10%
