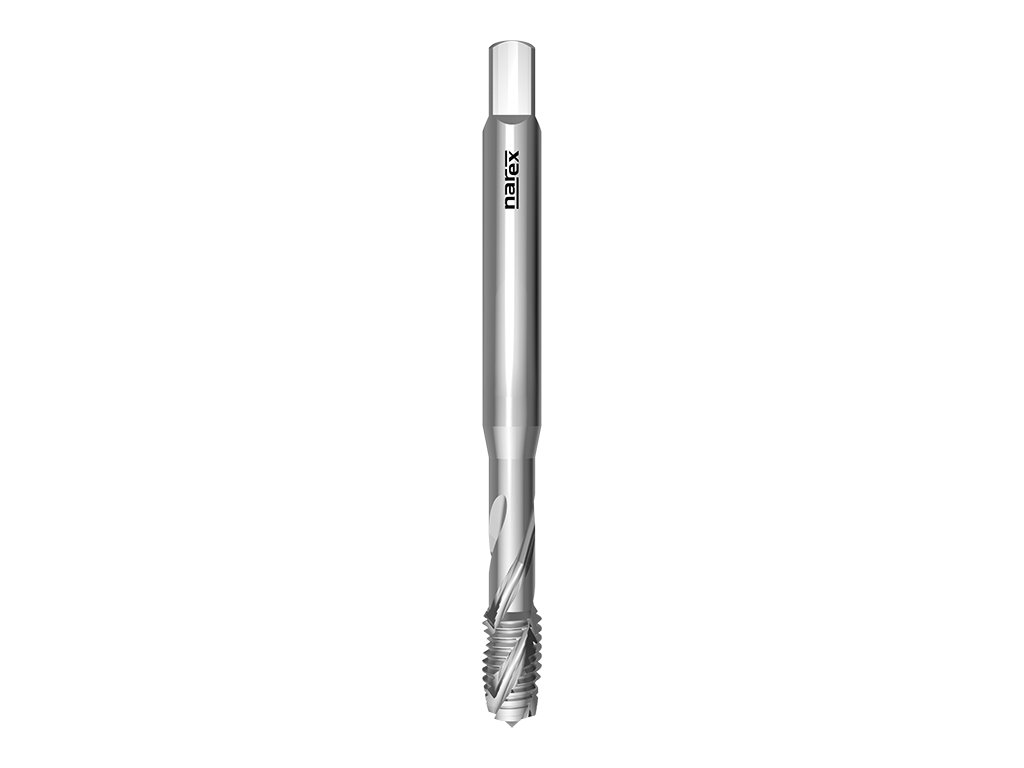

2400 - Strojní závitník se šroubovitou drážkou 15°

Kód: 041531112030000
od 309 Kč od 255 Kč bez DPH

Zvolte variantu

Katalogové číslo: 2400

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 371, vhodný pro konstrukční a zušlechtěné oceli a slitiny mědi s krátkou drobivou třískou



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 15°Úhel šroubové drážky:   15°

Typ otvoru: Neprůchozí (délka závitu L < 1,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 1,5xd1)


Detailní informace

Rozměr: M 3x0,5 6H
Skladem | 041531112030000
309 Kč
255 Kč bez DPH
Rozměr: M 4x0,7 6H
Skladem | 041531112040000
309 Kč
255 Kč bez DPH
Rozměr: M 5x0,8 6H
Momentálně nedostupné | 041531112050000
316 Kč
261 Kč bez DPH
Rozměr: M 6x1 6H
Momentálně nedostupné | 041531112060000
332 Kč
274 Kč bez DPH
Rozměr: M 8x1,25 6H
Skladem | 041531112080000
382 Kč
316 Kč bez DPH
Rozměr: M 10x1,5 6H
Momentálně nedostupné | 041531112100000
451 Kč
373 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 2400

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 371, vhodný pro konstrukční a zušlechtěné oceli a slitiny mědi s krátkou drobivou třískou



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 15°Úhel šroubové drážky:   15°

Typ otvoru: Neprůchozí (délka závitu L < 1,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P2.2Konstrukční oceli <800N/mm28-10
N10.1Slitiny mědi s krátkou třískou10-15



Rozměry výrobků:

2400: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H5653,52,72,5
M 40,76H6374,53,43,3
M 50,86H70864,94,2
M 616H801064,95
M 81,256H901386,26,8
M 101,56H100151088,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 371
Povrchová úprava: -
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 6H
Obraběný materiál: Konstrukční oceli <800N/mm2, Slitiny mědi s krátkou třískou
