2294 - Strojní závitník se šroubovitou drážkou 40°

Kód: 041537832003000
od 507 Kč od 419 Kč bez DPH

Zvolte variantu

Katalogové číslo: 2294

Strojní závitník pro americký unifikovaný hrubý závit se šroubovitou drážkou, DIN 371, s oxidovaným povrchem, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2



Závit UNC: Unifikovaný hrubý závitZávit UNC:   Unifikovaný hrubý závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: OxidaceDruh povlaku:   Oxidace

Norma závitníku: ~ DIN 371Norma závitníku:   ~ DIN 371

Lícování závitů: 2BXLícování závitů:   2BX

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: UNC 5x40 2BX
Skladem | 041537832002000
536 Kč
443 Kč bez DPH
Rozměr: UNC 6x32 2BX
Skladem | 041537832003000
507 Kč
419 Kč bez DPH
Rozměr: UNC 8x32 2BX
Skladem | 041537832004000
512 Kč
423 Kč bez DPH
Rozměr: UNC 10x24 2BX
Momentálně nedostupné | 041537832005000
545 Kč
450 Kč bez DPH
Rozměr: UNC 12x24 2BX
Skladem | 041537832006000
633 Kč
523 Kč bez DPH
Rozměr: UNC 1/4x20 2BX
Momentálně nedostupné | 041537832007000
613 Kč
507 Kč bez DPH
Rozměr: UNC 5/16x18 2BX
Skladem | 041537832009000
641 Kč
530 Kč bez DPH
Rozměr: UNC 3/8x16 2BX
Skladem | 041537832011000
730 Kč
603 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 2294

Strojní závitník pro americký unifikovaný hrubý závit se šroubovitou drážkou, DIN 371, s oxidovaným povrchem, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2



Parametry:

Závit UNC: Unifikovaný hrubý závitZávit UNC:   Unifikovaný hrubý závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: OxidaceDruh povlaku:   Oxidace

Norma závitníku: ~ DIN 371Norma závitníku:   ~ DIN 371

Lícování závitů: 2BXLícování závitů:   2BX

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P3.1Cement. a nitr. oceli <1200N/mm23-5
M5.1Nerezavějící oceli 450-800N/mm24-7
M5.2Nerezavějící oceli 600-1000N/mm23-5



Rozměry výrobků:

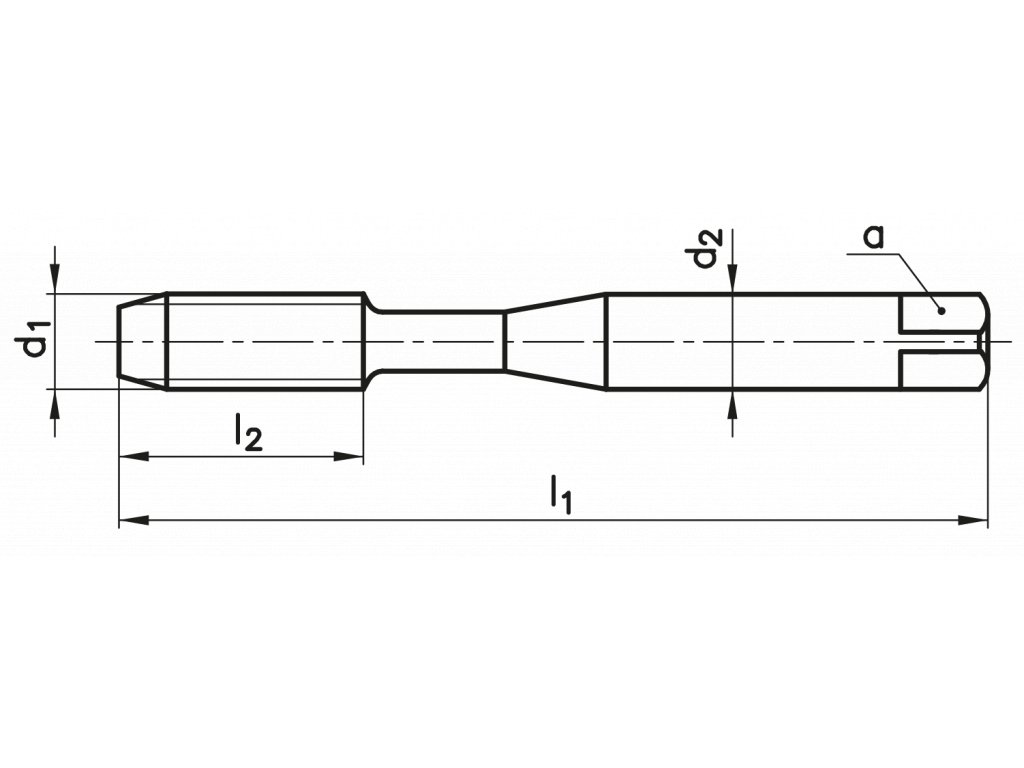

2294: kreslenka
d1Ptoll1l2d2aotvor
UNC 5402BX5653,52,72,6
UNC 6322BX567432,85
UNC 8322BX6374,53,43,5
UNC 10242BX70864,93,9
UNC 12242BX801064,94,5
UNC 1/4202BX801075,55,2
UNC 5/16182BX901386,26,6
UNC 3/8162BX9015978

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Unifikovaný hrubý závit UNC
Norma: DIN ≈371
Povrchová úprava: OX
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1)
Lícování: 2BX
Obraběný materiál: Cement. a nitr. oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2
