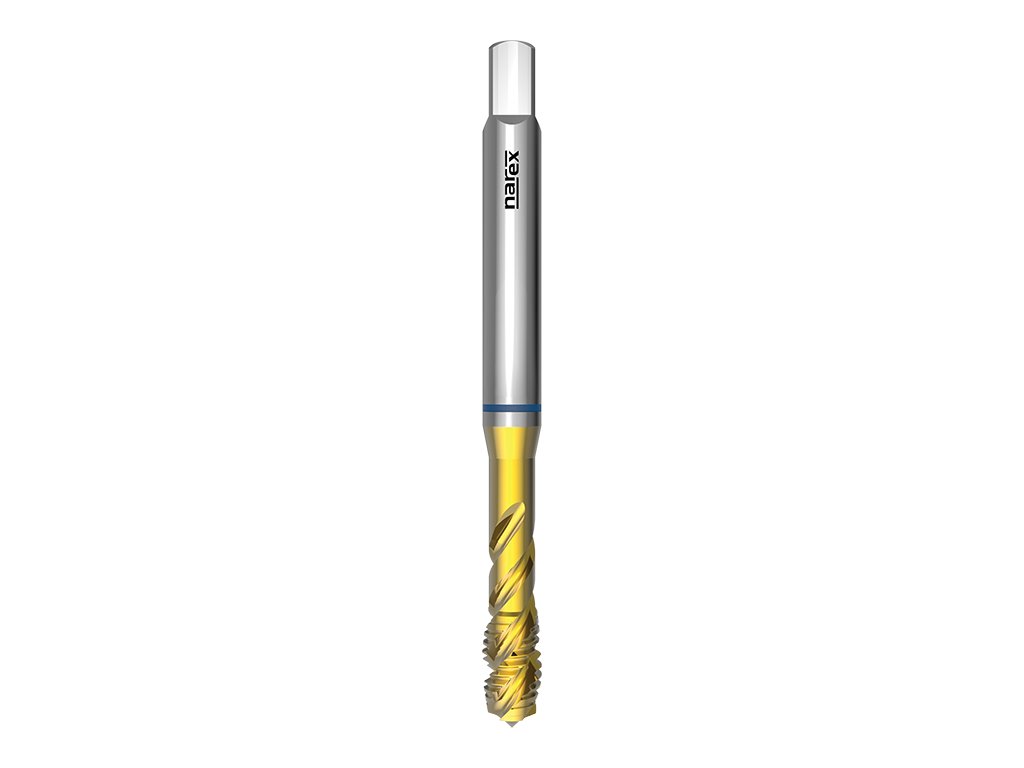

2264 - Strojní závitník se šroubovitou drážkou 40°

Kód: 041535832003000
od 624 Kč od 516 Kč bez DPH

Zvolte variantu

Katalogové číslo: 2264

Strojní závitník se šroubovitou drážkou pro unifikovaný hrubý závit , DIN 371, povlak TiN, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, nástrojové oceli, tvárnou litinu, čistou měď a její slitiny s dlouhou vinutou



Závit UNC: Unifikovaný hrubý závitZávit UNC:   Unifikovaný hrubý závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: ~ DIN 371Norma závitníku:   ~ DIN 371

Lícování závitů: 2BXLícování závitů:   2BX

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: UNC 5x40 2BX
Skladem | 041535832002000
656 Kč
542 Kč bez DPH
Rozměr: UNC 6x32 2BX
Skladem | 041535832003000
624 Kč
516 Kč bez DPH
Rozměr: UNC 8x32 2BX
Skladem | 041535832004000
630 Kč
521 Kč bez DPH
Rozměr: UNC 10x24 2BX
Skladem | 041535832005000
670 Kč
554 Kč bez DPH
Rozměr: UNC 12x24 2BX
Skladem | 041535832006000
774 Kč
640 Kč bez DPH
Rozměr: UNC 1/4x20 2BX
Skladem | 041535832007000
750 Kč
620 Kč bez DPH
Rozměr: UNC 5/16x18 2BX
Skladem | 041535832009000
784 Kč
648 Kč bez DPH
Rozměr: UNC 3/8x16 2BX
Momentálně nedostupné | 041535832011000
893 Kč
738 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 2264

Strojní závitník se šroubovitou drážkou pro unifikovaný hrubý závit , DIN 371, povlak TiN, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, nástrojové oceli, tvárnou litinu, čistou měď a její slitiny s dlouhou vinutou



Parametry:

Závit UNC: Unifikovaný hrubý závitZávit UNC:   Unifikovaný hrubý závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Typ VA: Závitník pro nerezavějící oceliTyp VA:   Závitník pro nerezavějící oceli

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: ~ DIN 371Norma závitníku:   ~ DIN 371

Lícování závitů: 2BXLícování závitů:   2BX

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P3.1Cement. a nitr. oceli <1200N/mm26-8
P3.3Nástrojové oceli <1200N/mm26-8
M5.1Nerezavějící oceli 450-800N/mm28-14
M5.2Nerezavějící oceli 600-1000N/mm26-10
K6.2Tvárná a temper. litina 7-10
N9.1Měď čistá8-12
N10.2Slitiny mědi s dlouhou třískou 10-15



Rozměry výrobků:

2264: kreslenka
d1Ptoll1l2d2aotvor
UNC 5402BX5653,52,72,6
UNC 6322BX567432,85
UNC 8322BX6374,53,43,5
UNC 10242BX70864,93,9
UNC 12242BX801064,94,5
UNC 1/4202BX801075,55,2
UNC 5/16182BX901386,26,6
UNC 3/8162BX9015978

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN ≈371
Povrchová úprava: TiN
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 2BX
Obraběný materiál: Cement. a nitr. oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Tvárná a temper. litina, Měď čistá, Slitiny mědi s dlouhou třískou
