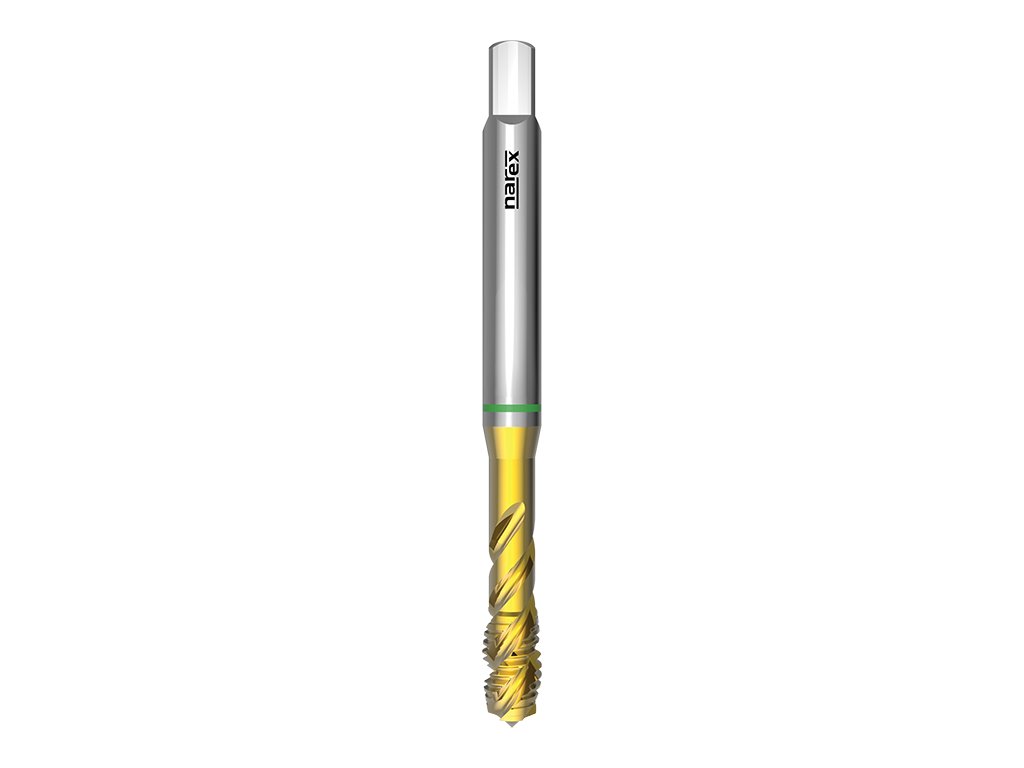

2210 - Strojní závitník se šroubovitou drážkou 40°

Kód: 041535124030000
od 513 Kč od 424 Kč bez DPH

Zvolte variantu

Katalogové číslo: 2210

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 371, povlak TiN, vhodný pro univerzální použití



Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ UNI: Závitník pro univerzální použitíTyp UNI:   Závitník pro univerzální použití

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)


Detailní informace

Rozměr: M 3x0,5 6H
Skladem | 041535124030000
513 Kč
424 Kč bez DPH
Rozměr: M 4x0,7 6H
Skladem | 041535124040000
513 Kč
424 Kč bez DPH
Rozměr: M 5x0,8 6H
Skladem | 041535124050000
524 Kč
433 Kč bez DPH
Rozměr: M 6x1 6H
Momentálně nedostupné | 041535124060000
549 Kč
454 Kč bez DPH
Rozměr: M 8x1,25 6H
Momentálně nedostupné | 041535124080000
638 Kč
527 Kč bez DPH
Rozměr: M 10x1,5 6H
Momentálně nedostupné | 041535124100000
749 Kč
619 Kč bez DPH

Detailní popis produktu

Katalogové číslo: 2210

Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 371, povlak TiN, vhodný pro univerzální použití



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ UNI: Závitník pro univerzální použitíTyp UNI:   Závitník pro univerzální použití

Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3Materiál závitníku:   Vanadová vysoce výkonná rychlořezná ocel HSSE V3

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Úhel šroubové drážky: 40°Úhel šroubové drážky:   40°

Typ otvoru: Neprůchozí (délka závitu L < 2xd1)Typ otvoru:   Neprůchozí (délka závitu L < 2xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P2.1Automatové oceli <800N/mm28-10
P2.2Konstrukční oceli <800N/mm28-10
P3.1Cement. a nitr. oceli <1200N/mm24-6
P3.2Zušlechtěné oceli <1200N/mm24-6
P3.3Nástrojové oceli <1200N/mm24-6
M5.1Nerezavějící oceli 450-800N/mm26-10
M5.2Nerezavějící oceli 600-1000N/mm24-7
K6.1Šedá litina8-12
K6.2Tvárná a temper. litina 7-10
N8.1Legovaný hliník Si<10%12-20
N8.2Legovaný hliník Si>10%12-20
N10.2Slitiny mědi s dlouhou třískou 12-20



Rozměry výrobků:

2210: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H5653,52,72,5
M 40,76H6374,53,43,3
M 50,86H70864,94,2
M 616H801064,95
M 81,256H901386,26,8
M 101,56H100151088,5

Doplňkové parametry

Kategorie: Strojní závitníky
Produktová řada: Produktová řada NAREX Ždánice
Typ závitu: Metrický závit ISO
Norma: DIN 371
Povrchová úprava: TiN
Typ otvoru: neprůchozí (délka závitu L < 2xd1), neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1), neprůchozí (délka závitu L < 1,5xd1), neprůchozí (délka závitu L < 2,5xd1)
Lícování: 6H
Obraběný materiál: Automatové oceli <800N/mm2, Konstrukční oceli <800N/mm2, Cement. a nitr. oceli <1200N/mm2, Zušlechtěné oceli <1200N/mm2, Nástrojové oceli <1200N/mm2, Nerezavějící oceli 450-800N/mm2, Nerezavějící oceli 600-1000N/mm2, Šedá litina, Tvárná a temper. litina, Legovaný hliník Si<10%, Legovaný hliník Si>10%, Slitiny mědi s dlouhou třískou
